Подключение оборудования

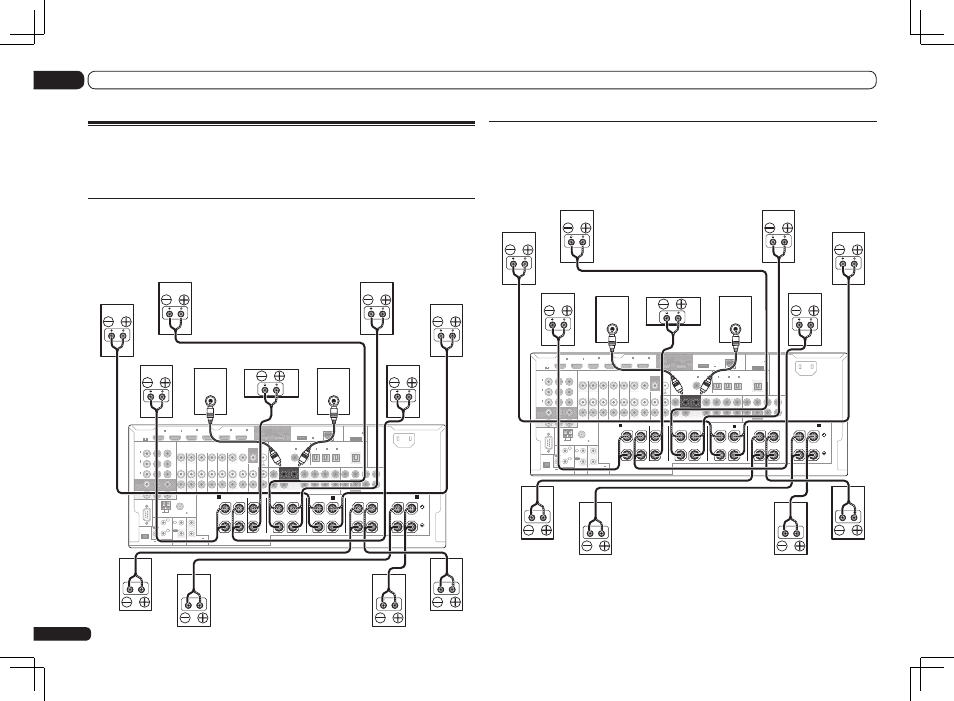

[B] 7.2-канальная система объемного звучания и подключение
Speaker B
!
Выберите ‹7.1ch + Speaker B› в меню Speaker System.
Для этого, см.
Настройка акустической системы
в инструкциях по эксплуатации на CD-ROM.
!
При подключении только одного заднего громкоговорителя объемного звучания,
подключите его к терминалам SURROUND BACK L (Single).
RS-232C
ZONE 2
IN
IN
IN
IN
DVR/BDR
OUT
OUT
ZONE 3
OUT
TV/SAT VIDEO
IN
PHONO
GND
SIGNAL
CD IN
DVD
OUT 1
(CONTROL)
OUT 2
PRE OUT
MULTI CH IN
SUBWOOFER
1
2
COMPONENT VIDEO
Y
P
B
P
R
ASSIGNABLE
MONITOR
OUT
ZONE2
OUT
(DVD)
IN
1
(DVR/
BDR)
IN
2
(VIDEO)
IN
3
FRONT
CENTER
SURROUND SURR BACK F HEIGHT
F WIDE
L
R
CENTER
FRONT
SURROUND SURR BACK
(
CD)
(
DVD)
COAXIAL
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR)
(
TV/SAT)
OPTICAL
ASSIGNABLE
IN
1
IN
2
IN
3
OUT
(
VIDEO)
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
CU-RF100
DC OUTPUT
for WIRELESS LAN
(10/100)
LAN
(OUTPUT
5 V
0.6 A MAX)
FRONT
CENTER
SURROUND
SURROUND BACK
R
L
R
L
R
L
R
L
R
L
(Single)
(Single)
SPEAKERS
FRONT WIDE /
B
FRONT HEIGHT
A
A
AC IN
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT
IN 1
IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR
OUT
HDMI
BD IN
(VIDEO)
IN
1
IN
2
IN
4
(DVD)
IN
5
(DVR/BDR)
IN
6
ASSIGNABLE
1 6
SUBWOOFER
LINE LEVEL
INPUT
LINE LEVEL
INPUT
Громкоговоритель
B - правый
Громкоговоритель
B - левый
Передний верхний
правый
Передний верхний
левый
Передний
правый
Центральный
Низкочастотный
громкоговоритель
2
Низкочастотный
громкоговоритель
1
Передний
левый
Левый
объемного
звучания
Правый задний
объемного звучания
Левый задний
объемного звучания
Правый
объемного
звучания
Установка акустической системы
Как минимум необходимы только передние громкоговорители (правый и левый). Учтите,
что боковые громкоговорители объемного звучания всегда нужно подключать в паре,
однако при желании можно подключить только один задний громкоговоритель объемного
звучания (к терминалу левого заднего громкоговорителя объемного звучания).
[A] Подключение 9.2-канальной системы объемного звучания
(передние верхние/передние боковые)
!
При необходимости, выберите ‹9.1ch FH/FW› в меню Speaker System.
Для этого, см.
Настройка акустической системы
в инструкциях по эксплуатации на CD-ROM.
!
При подключении только одного заднего громкоговорителя объемного звучания,
подключите его к терминалам SURROUND BACK L (Single).
