Инструкция по эксплуатации Pioneer SC-1223-K
Страница 22
22
03
Подключение оборудования

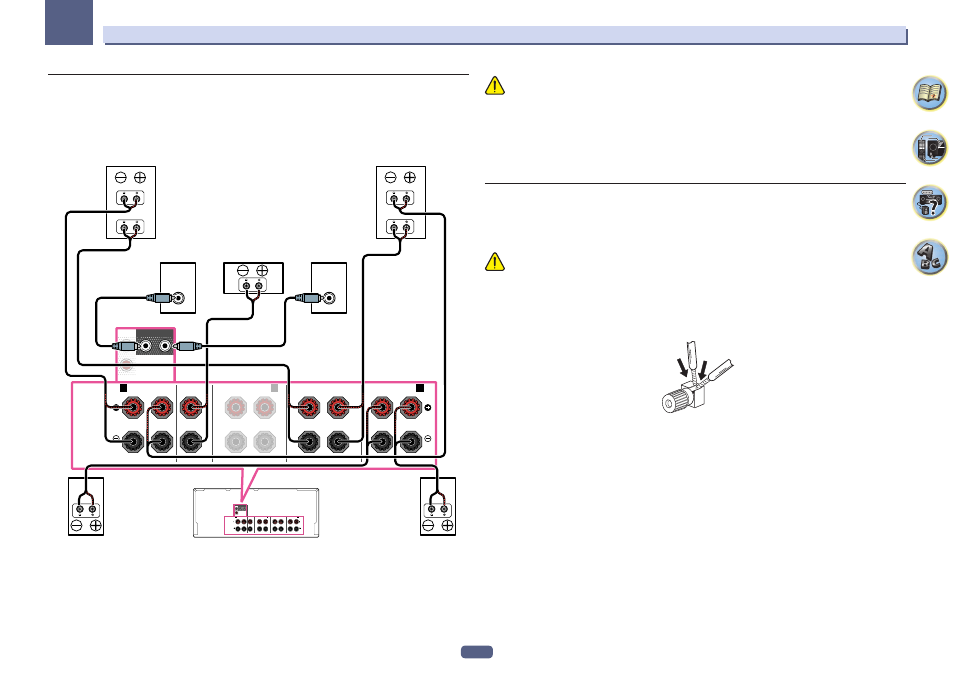

Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении высокочастотной головки и низкочастотной
головки громкоговорителей к различным усилителям для лучшего срабатывания кроссовера. Для этого
используемые громкоговорители должны быть совместимы с двухполосным усилением (иметь отдель-
ные терминалы для высоких и низких частот), и повышение качества звучания будет зависеть от типа
используемых громкоговорителей.
PRE OUT
SUBWOOFER
1
2
(Single)
FRONT
SPEAKERS
FRONT
CENTER
A
A
R
L
SURROUND
R
L
SURROUND BACK
R
L
FRONT HEIGHT / FRONT WIDE /
B
R
L
PRE OUT
SUBWOOFER
1
2
(Single)
FRONT
SPEAKERS
FRONT
CENTER
A
A
R
L
SURROUND
R
L
SURROUND BACK
R
L
FRONT HEIGHT / FRONT WIDE /
B
R
L
LINE LEVEL
INPUT
LINE LEVEL
INPUT
High
Low
High
Low
Центральный
Низкочастотный
громкоговоритель 2
Передний правый
Передний левый
Громкоговоритель, совместимый с
двухполосным усилением
Громкоговоритель, совместимый с
двухполосным усилением
Правый объемного звучания
Левый объемного звучания
Низкочастотный
громкоговоритель 1
ПРЕДУПРЕЖДЕНИЕ
!
Большинство громкоговорителей с терминалами High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При двухполосном усилении громкоговорителей данные пла-
стины необходимо удалить во избежание серьезных повреждений усилителя. Для получения допол-
нительной информации см. руководство для громкоговорителя.
!
Если используемые громкоговорители имеют съемный разделительный фильтр, убедитесь в том,
что при подключении двухполосного усиления он не снят. Это может привести к повреждению
громкоговорителей.
Двухпроводное подключение громкоговорителей
Громкоговорители также могут подключаться с помощью двухпроводного подключения, если они под-
держивают двухполосное усиление.
!
При использовании данных подключений, настройка Speaker System не производит никакого
эффекта.
ПРЕДУПРЕЖДЕНИЕ
!
Не подключайте различные громкоговорители к одному и тому же терминалу таким образом.
!
Также, при выполнении двухпроводного подключения, учитывайте меры предосторожности для двух-
полосного усиления, показанные выше.
%
Для двухпроводного подключения громкоговорителя подключите два кабеля
громкоговорителя к разъему громкоговорителя на ресивере.
