Подключение к ресиверу AV
Этот проигрыватель можно подключить к A/V
ресиверу с помощью многоканальных
аналоговых выходов или одного из цифровых
выходов.
Для совместимости со всеми дисками, кроме
этих соединений, необходимо также
подключить 2-канальные аналоговые выходы.
Возможно, может также потребоваться
подключить видеовыход к ресиверу AV.
Можно использовать любой из имеющихся на
проигрывателе видеовыходов (на иллюстрации
показано подключение для стандартного
(композитного) видеосигнала).

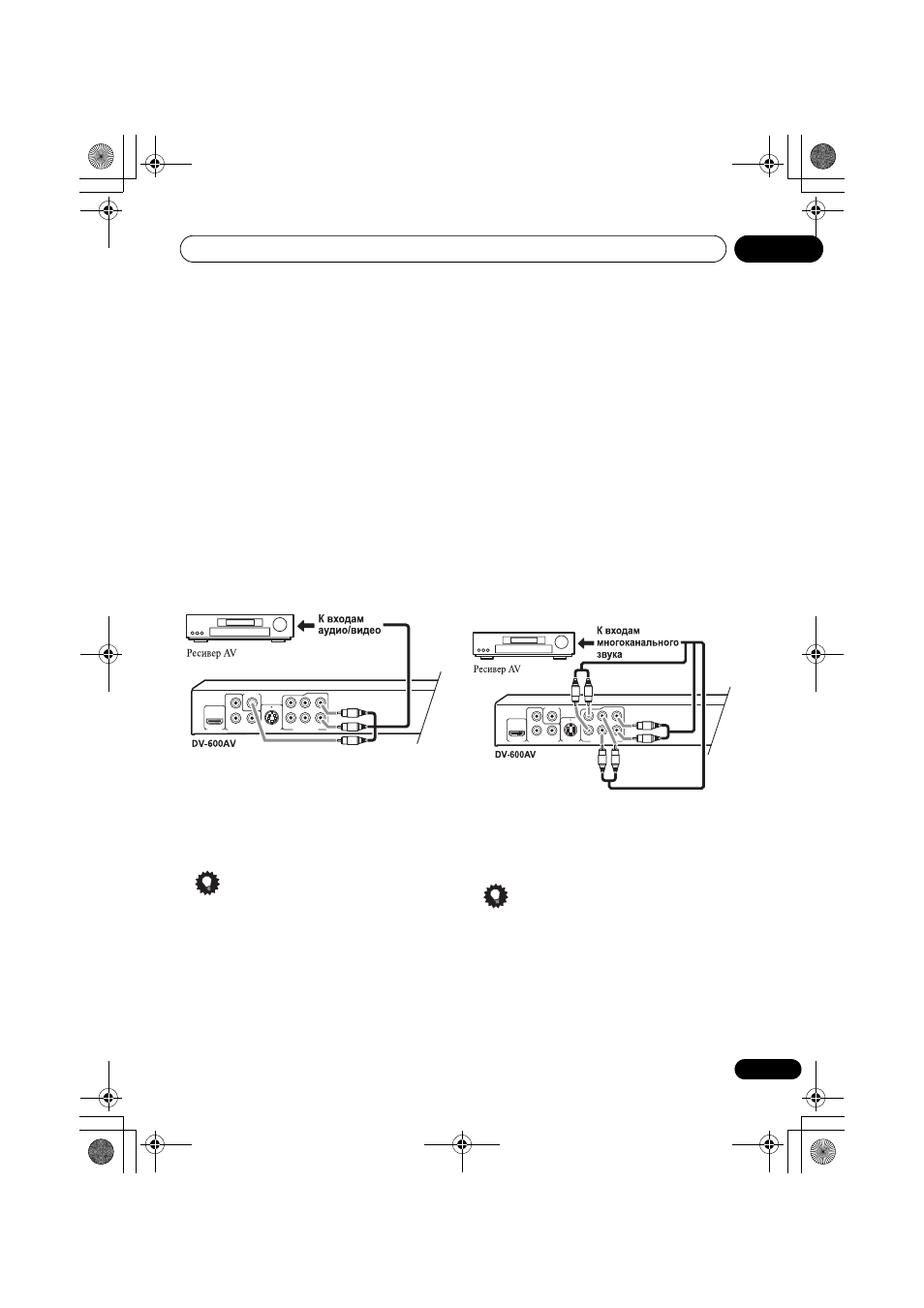

1
Подключите аналоговые гнезда
AUDIO OUT (5.1ch)/AUDIO OUT L/R и
гнезда VIDEO OUT проигрывателя к
соответствующему набору аудио/
видеовходов на ресивере AV.
2
Подключите видеовыход A/V
ресивера к видеовходу телевизора.
Для подключения к ресиверу AV также при
желании можно использовать разъем SCART
AV, S-video (только DV-600AV) или разъемы
компонентного видео.
Совет
• Обычно при подключении DVD-
проигрывателя к A/V ресиверу и
подключении A/V ресивера к телевизору
необходимо использовать видеокабель
одного и того же типа.
Подключение многоканальных
аналоговых выходов
(Только DV-600AV)
Если ваш A/V ресивер оборудован 5,1-
канальными аналоговыми входами,
рекомендуется подключать к ним
проигрыватель с помощью многоканальных
аналоговых выходов. Это позволит
воспроизводить все типы дисков, включая
диски Dolby Digital и DTS DVD-Video, а также
диски с высокой частотой дискретизации и
многоканальным звуком DVD-Audio и SACD.
•
Подключите выходы
многоканального звука проигрывателя
к входам многоканального звука A/V
ресивера.
Удобно использовать три аудиокабеля: один
для канала FRONT, другой для канала
SURROUND, третий для каналов CENTER и
SUBWOOFER.
Для подключения к ресиверу AV также при
желании можно использовать разъем SCART
AV, S-video (только DV-600AV) или разъемы
компонентного видео.
Совет
• После соединения и включения в меню
“Начальная установка” необходимо
изменить настройку Колич-во каналов
со значения по умолчанию 2-канал. на
значение 5,1-канал.. См. также раздел
Колич-во каналов на стр. 47.
