Краткое руководство
7
Ru
3

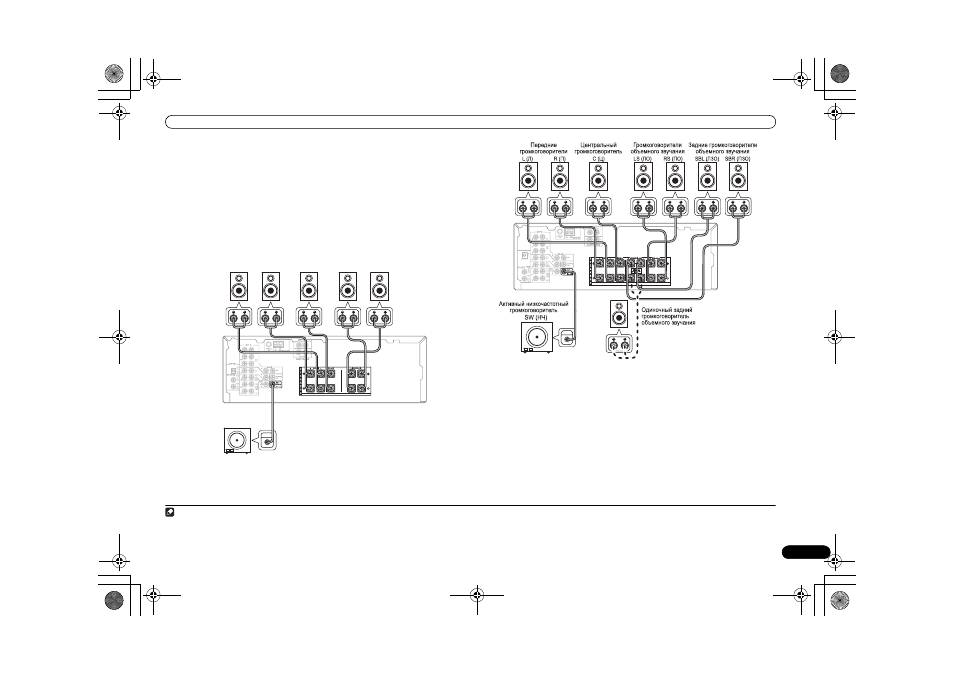

Подключите громкоговорители.
Здесь приведена полная схема установки громкоговорителей (шесть громкоговорителей для
модели VSX-415, и восемь – для модели VSX-515), но план установки может различаться в
зависимости от помещения. Просто подключите имеющиеся громкоговорители, как показано
ниже.
1
Ресивер будет работать при подключении только двух стереофонических
громкоговорителей (на схеме – передние громкоговорители), но рекомендуется подключать не
менее трех громкоговорителей, а для наивысшего качества звучания лучше использовать
полную схему.
Убедитесь, что правый громкоговоритель подключен к правому разъему, а левый
громкоговоритель - к левому. Также убедитесь, что положительный и отрицательный (+/–)
разъемы ресивера совпадают с соответствующими разъемами громкоговорителей. Можно
использовать громкоговорители с номинальным сопротивлением от 6 до 16
Ω (если
предполагается использование громкоговорителей с сопротивлением менее 8
Ω, см. раздел
Изменение сопротивления громкоговорителей на стр. 39).
4
Подключите ресивер и включите его, затем включите проигрыватель DVD,
низкочастотный громкоговоритель и телевизор.
Убедитесь, что в качестве источника видеовхода телевизора выбран ресивер. При
возникновении затруднений обратитесь к руководству, прилагаемому к телевизору.
Убедитесь также, что на дисплее ресивера отображается индикация DVD/LD, означающая, что в
качестве источника входа выбран диск DVD. Если индикация отсутствует, нажмите кнопку DVD
на пульте дистанционного управления, чтобы выбрать в качестве источника входа диск DVD.
5
Нажмите кнопку QUICK SETUP (БЫСТРАЯ НАСТРОЙКА) на передней панели, чтобы
задать настройку громкоговорителя, размер помещения и положение слушателя.
Выберите настройки с помощью регулятора MULTI JOG и нажмите кнопку ENTER (ВВОД) для
подтверждения выбора. Сведения о параметрах см. в разделе Использование быстрой
настройки на стр. 8.
Примечание
1 Только для модели VSX-415
• Если низкочастотный громкоговоритель не используется, то выберите для параметра настройки громкоговорителей значение "большой" (см. раздел Настройка громкоговорителей на стр. 26).
Только для модели VSX-515
• Если низкочастотный громкоговоритель не используется, то выберите для параметра настройки громкоговорителей значение LARGE (Большой) (см. раздел Настройка громкоговорителей на стр. 31).
• Если используется только один задний громкоговоритель объемного звучания, подключите положительный провод к контакту (+) правого канала, а отрицательный провод – к контакту (–) левого канала, как
показано.
INPUT
Передние
громкоговорители
L (Л)
R (П)
C (Ц)
LS (ЛО)
RS (ПО)
Громкоговорители
объемного звучания
Центральный
громкоговоритель
Активный низкочастотный
громкоговоритель
SW (НЧ)
VSX-415
INPUT
VSX-515
