Preparación
05
18
Sp
Nota
• No haga las siguientes conexiones:
– utilizando dos o más interruptores
– conectando el televisor y la antena a través de un STB
– utilizando una antena motorizada
Encaminamiento de los cables
Cuando se montan los altavoces en el panel del televisor de pantalla plana:
Nota
• Utilice las abrazaderas para cables suministradas como sea
necesario.
• Cuando ordene los cables de altavoz, asegúrese de atarlos en
un fardo de modo que no queden sujetos a ninguna presión.
Fijación de las abrazaderas para cables a la
unidad principal
Utilice las abrazaderas para cables como sea necesario para
encaminar los cables de conexión. Los diagramas a continuación
muestran la ubicación de los agujeros en la parte trasera del
televisor de pantalla plana.
(PDP-LX6090H)
(PDP-LX5090H)

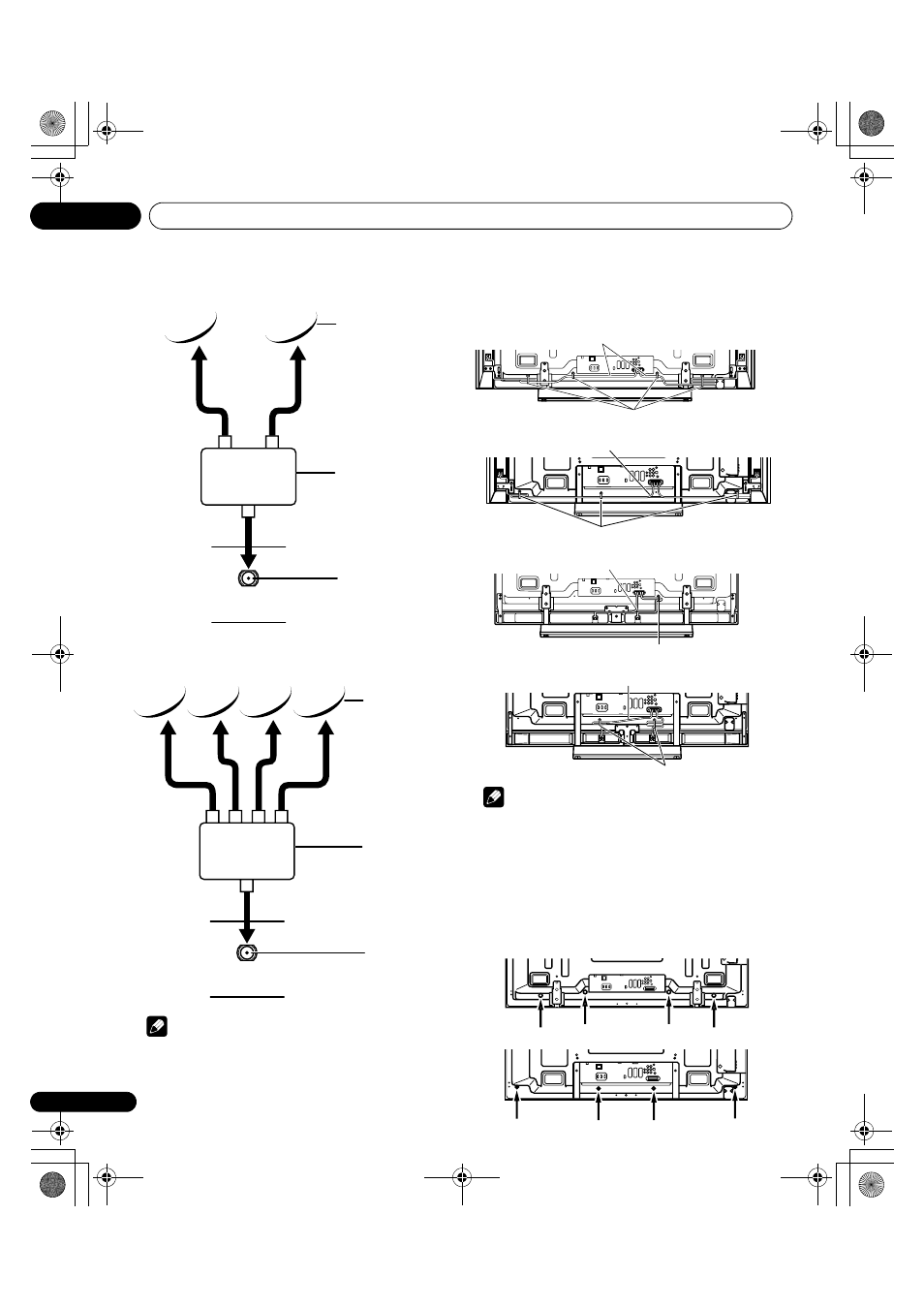

Utilización de ráfaga de tonos
Terminal de entrada
SAT (Satélite)
Antena de satélite
SW (Ráfaga de tonos)
Utilizando interruptor DiSEqC
Terminal de
entrada
SAT (Satélite)
Antena de
satélite
SW (DiSEqC)
(PDP-LX6090H)
Cable de altavoz
Abrazadera para cables
(Altavoz lateral)
T
W
T
W
Cable de altavoz
(Altavoz lateral)
Abrazadera para cables
(PDP-LX5090H)
Cable de altavoz
(Altavoz inferior)
Abrazadera para cables
(PDP-LX6090H)
Cable de altavoz
(Altavoz inferior)
Abrazadera para cables
(PDP-LX5090H)
T
W
T
W
