Voorbereiding
05
21
Du
Nede
rlands
Opmerking
• Zorg ervoor dat de bedrading niet afgeklemd wordt of iets
dergelijks wanneer u de bedrading legt of bundelt.
• Hoe langer een klem of binder gebruikt wordt, hoe hoger de
kans dat deze kapot gaat. Een oude klem of binder kan
gemakkelijker beschadigd raken bij het verwijderen en kan dan
mogelijk niet opnieuw gebruikt worden.
• Gebruik de kabelklemmen indien nodig.
• Pas op dat de bedrading niet strak komt te staan.

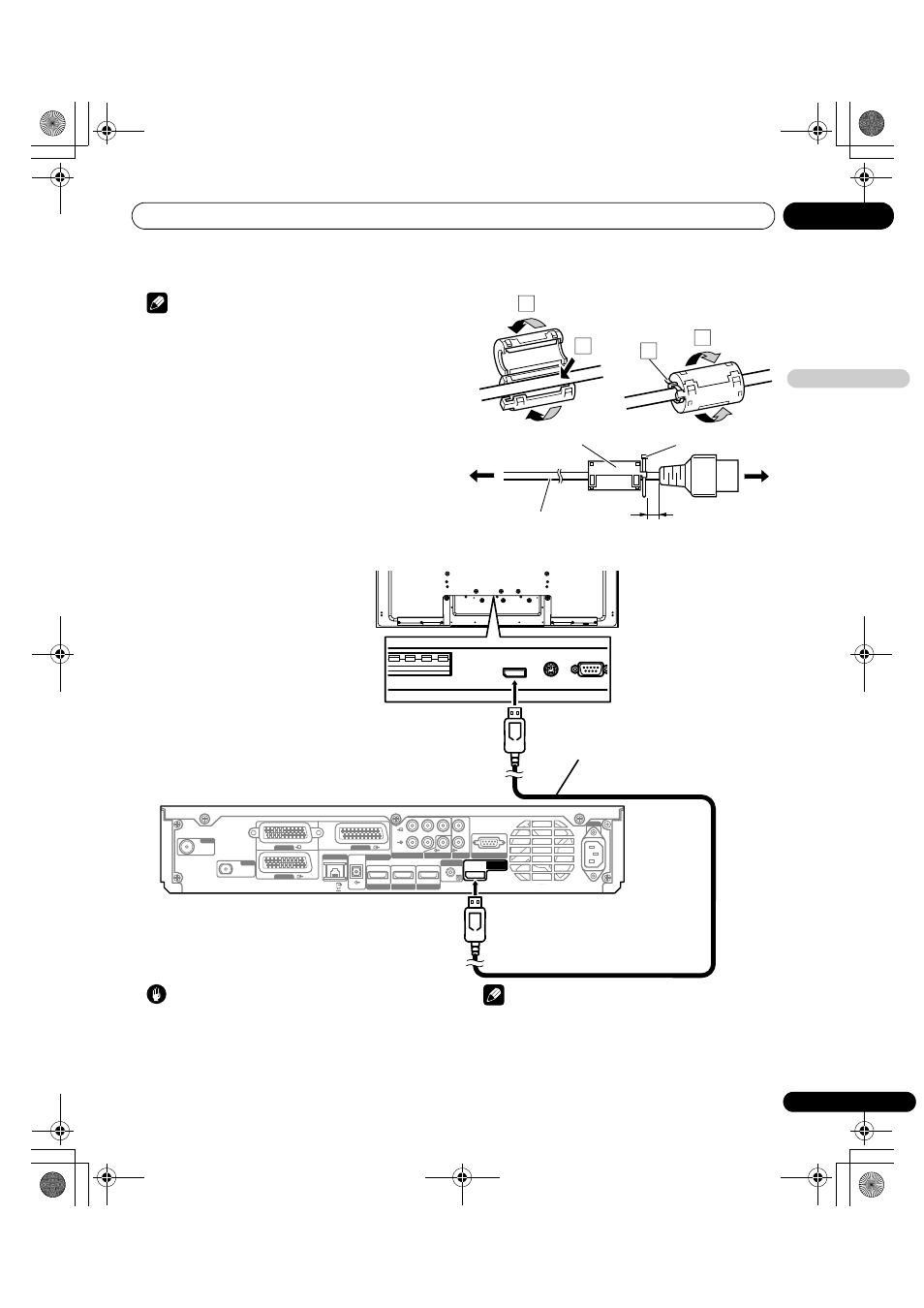

Bevestigen van de ferrietkern
Bevestig een ferrietkern aan het uiteinde van de netsnoeren voor
het scherm en de Media Receiver zoals u kunt zien op de
afbeelding. Gebruik de meegeleverde draadbinder om te
voorkomen dat de ferrietkern verschuift langs het snoer.
Als u dit niet doet, zal de flat screen TV niet voldoen aan de CE eisen.
Pas op
• Gebruik de SYSTEM kabel niet om andere apparatuur op het
beeldscherm aan te sluiten.
Opmerking
• De SYSTEM kabel heeft aan beide uiteinden hetzelfde soort
stekker.
• Sluit in geen geval een HDMI kabel aan op de SYSTEM CABLE
aansluiting.
• Wanneer u de SYSTEM kabel wilt verwijderen, dient u de
vergrendeling op de stekker in te drukken.
1
2
3
4
Ferrietkern
Naar het
stopcontact
Netsnoer
Zo dichtbij mogelijk
Draadbinder
Naar het
scherm en de
Media Receiver
AC IN
SERVICE ONLY
SAT
ANT
AUDIO OUT
SUB WOOFER OUT
INPUT 2
L
L
R
AUDIO
P
R
COMPONENT VIDEO
P
B
Y
R
SYSTEM
CABLE
CONTROL
LAN (10 / 100)
INPUT 3
INPUT 1
INPUT 4
HDMI
INPUT 3
HDMI
INPUT 1
DIGITAL OUT
OPTICAL
HDMI
OUT
INPUT 2
De SYSTEM kabel aansluiten op de Media Receiver
De SYSTEM kabel aansluiten op het scherm
Media Receiver (achterkant)
SYSTEM kabel
Scherm (achterkant)
De SYSTEM kabel aansluiten
