3
Система 10 Stompbox
Установка и эксплуатация
ATW-R1500 приемник включает в себя импульсный источник
питания, который автоматически адаптируется к изменениям
напряжения сети.
Универсальный нательный передатчик ATW-T1001EX UniPak®
имеет как высоко-импедансный вход для инструментов, так и
низко-импедансный вход со смещенным соединением для
использования с динамическими и электретными
конденсаторными микрофонами.
В передатчике используются вставляемые батарейки AA и у него
имеются переключатели Питание/Oтключение микрофона и
регулировка входного Баланса (уровня).
Установка приемника
Расположение
Для оптимальной работы приемник должен быть размещен на
расстоянии не менее 1 м от стены или металлической
поверхности, чтобы минимизировать отражения. Держите
приемник подальше от источников помех, таких как другое
цифровое оборудование, микроволновые печи, а также от
крупных металлических объектов.
Держите приемник Системы
10 Stompbox на расстоянии 9 м от беспроводных точек
доступа. Работающие передатчики должны находиться на
расстоянии не менее 1 м от приемника, но будут продолжать
работать на расстоянии до 18 м от приемника, находящегося в
зоне прямой видимости.
Выходная связь
На боковой панели находятся два переключаемых
сбалансированных выходных разъема TRS ¼ дюйма. Каждый из
выходов может быть подключен к гитарному усилителю, тюнеру или
педали эффектов.
Электрические соединения
Подсоедините вилку постоянного тока на адаптере переменного
тока к входу питания постоянного тока на задней панели приемника.
Затем подключите адаптер к стандартной 120 В 60 Гц или 230 В 50
Гц (в зависимости от местоположения) розетке переменного тока.
Приемник также может использоваться в сочетании с блоком
педалей эффектов с общим источником питания, однако каждый
выход должен быть «изолирован» во избежание возникновения
помех.
(Имейте в виду, что приемник не имеет выключателя питания Выкл.
/Вкл. Приемник будет под напряжением, пока адаптер питания
подсоединен и подключен к розетке переменного тока. Выньте шнур
питания из розетки, когда система не используется, как для
обеспечения безопасности, так и для экономии энергии.)
Управление и функции приемника ATW-R1500

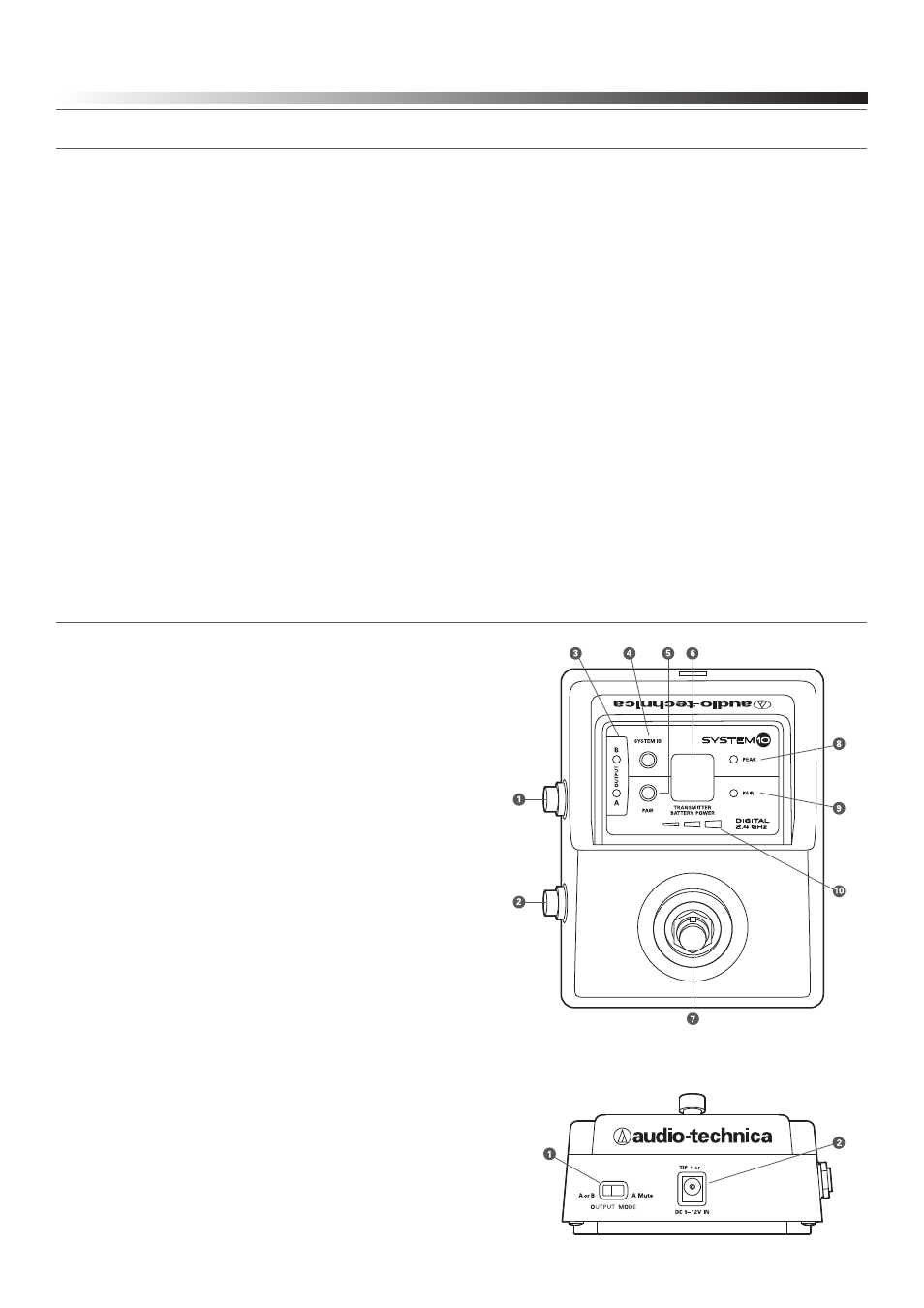

Рисунок A — Управление и функции верхней панели
1. Аудиовыход B: Переключаемый сбалансированный линейный
разъем TRS ¼ дюйма.
Может быть подключен к входу гитарного усилителя, тюнера
или педали эффектов.
2. Аудиовыход A: Переключаемый сбалансированный линейный
разъем TRS ¼ дюйма. Может быть подключен к входу гитарного
усилителя, тюнера или педали эффектов.
3. Индикаторы входов A/B: Горят зеленым цветом, если выход
включен, горят красным цветом, если вход выключен или
выключен звук.
4. Переключатель выбора идентификации системы: Нажмите,
чтобы переключать идентификационные номера системы, либо
отменить сопряжения. (Система имеет числовой
идентификационный номер, присваиваемый сопряженному
передатчику и приемнику для идентификации.)
5. Выключатель сопряжения: Нажмите и удерживайте, чтобы
начать или отменить процесс сопряжения.
6. Дисплей идентификации системы: Отображает
идентификационный номер системы.
7. Ножной переключатель: Нажмите для переключения между
выходами.
8. Индикатор пиковых значений ЗЧ (звуковой частоты): загорается
только, когда искажение звука присутствует при максимальном
входном сигнале.
9. Индикатор пары: Горит зеленым цветом, чтобы указать
присутствие сопряженного передатчика. Также мигает зеленым
цветом, чтобы указать, что режим сопряжения активирован.
10. Индикатор заряда батарейки передатчика.
Рисунок B — Управление и функции задней панели
1. Селектор режима вывода: Используется для переключения
между режимом A или B и режимом выключения звука A.
2. Входной разъем питания: Универсальный вход (центр + или -) 9
В - 12 В постоянного тока. Вставьте вилку постоянного тока с
прилагаемого подключенного адаптера переменного тока.
