136
Краткий справочник

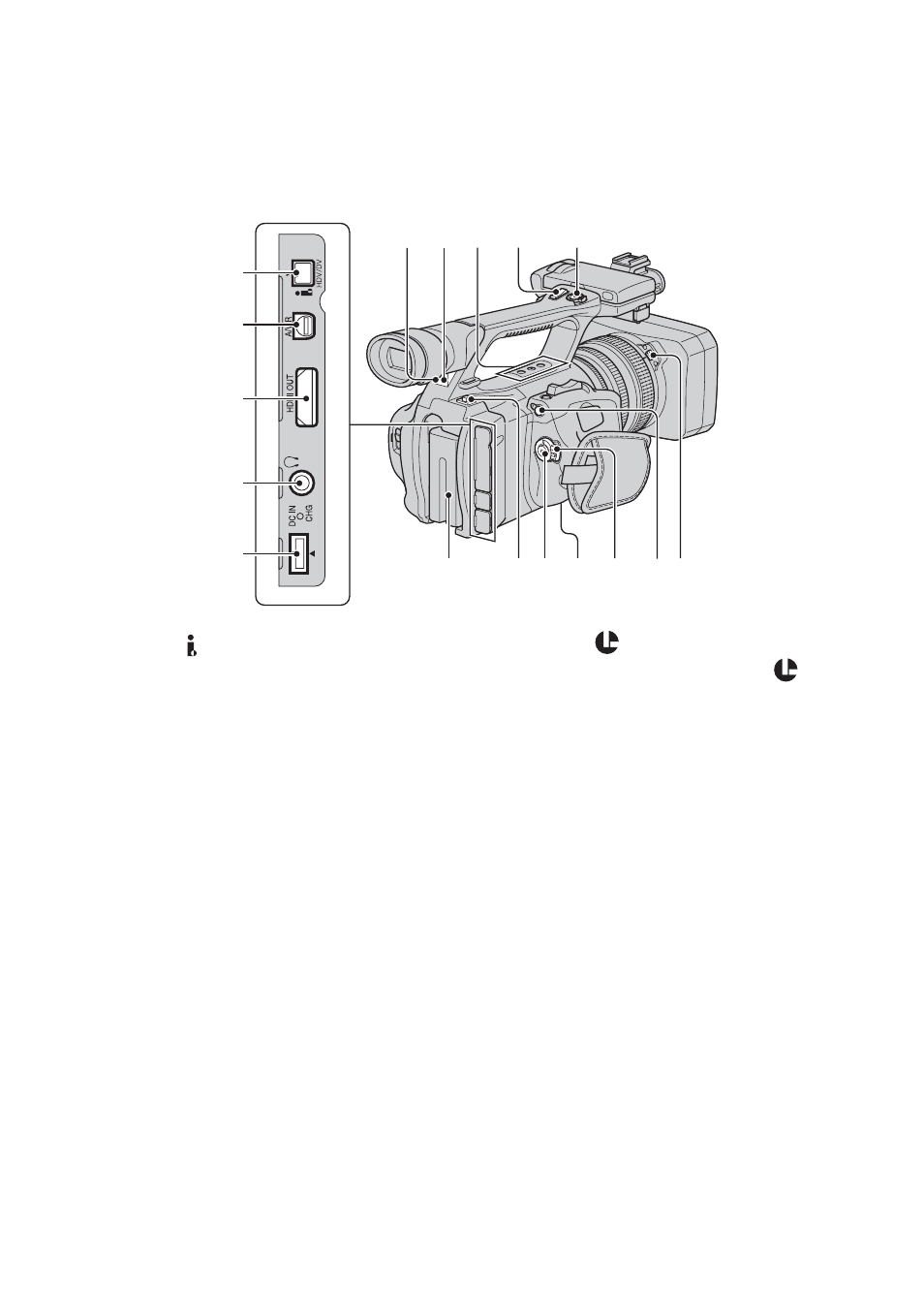

Идентификация частей и элементов
управления
В скобках приведены страницы для справки.
A Гнездо
(60)
B Дистанционный соединитель A/V
C Гнездо HDMI OUT (60)
D Гнездо
i
(наушники)
При использовании наушников на
динамик видеокамеры звук не
выводится.
E Гнездо DC IN (16)
F Датчик дистанционного
управления (на задней части
видеокамеры) (140)
G Индикатор записи (на задней части
видеокамеры) (27)
При приближении к концу ленты в
кассете или исчерпании заряда
аккумуляторной батареи
индикатор записи мигает.
H Кнопки ASSIGN (4/5/6)* (46)
I Рычаг трансфокации на ручке (31)
J Кнопка REC START/STOP (27)
K Кнопка PUSH (снятие бленды
объектива) (15)
L Гнездо
LANC
Гнездо управления LANC
используется для управления
движением ленты в
видеооборудовании и
периферийных устройствах,
подключенных к этому гнезду.
M Переключатель POWER (20)
N Гнездо для штатива
Убедитесь в том, что длина винтов
штатива не превышает 5,5 мм. В
противном случае не удастся
надежно закрепить штатив, что
может привести к повреждению
видеокамеры.
O Кнопка REC START/STOP (27)
P Кнопка BATT RELEASE (снятие
батареи) (17)
Q Аккумуляторная батарея (16)
* На кнопке ASSIGN 5 имеется рельефный
выступ для удобного поиска этой кнопки
на ощупь.
9
6 7 8
qa
qs
q;
qh
1
4
5
2
3
qd
qg qf
qj
