Русский

РУ
ССКИЙ
Подключение сабвуфера к выходу колонки центрального блока
совстроенным усилителем
Подключите сабвуфер к фронтальным или
задним кабелям выхода центрального блока.
Примечание:
Изучите инструкции по эксплуатации к подключенным
компонентам, как центральный блок, а также данную
инструкцию по эксплуатации.
Фронтальная колонка
Задняя колонка
Центральный блок
KSC-SW10
Примеры

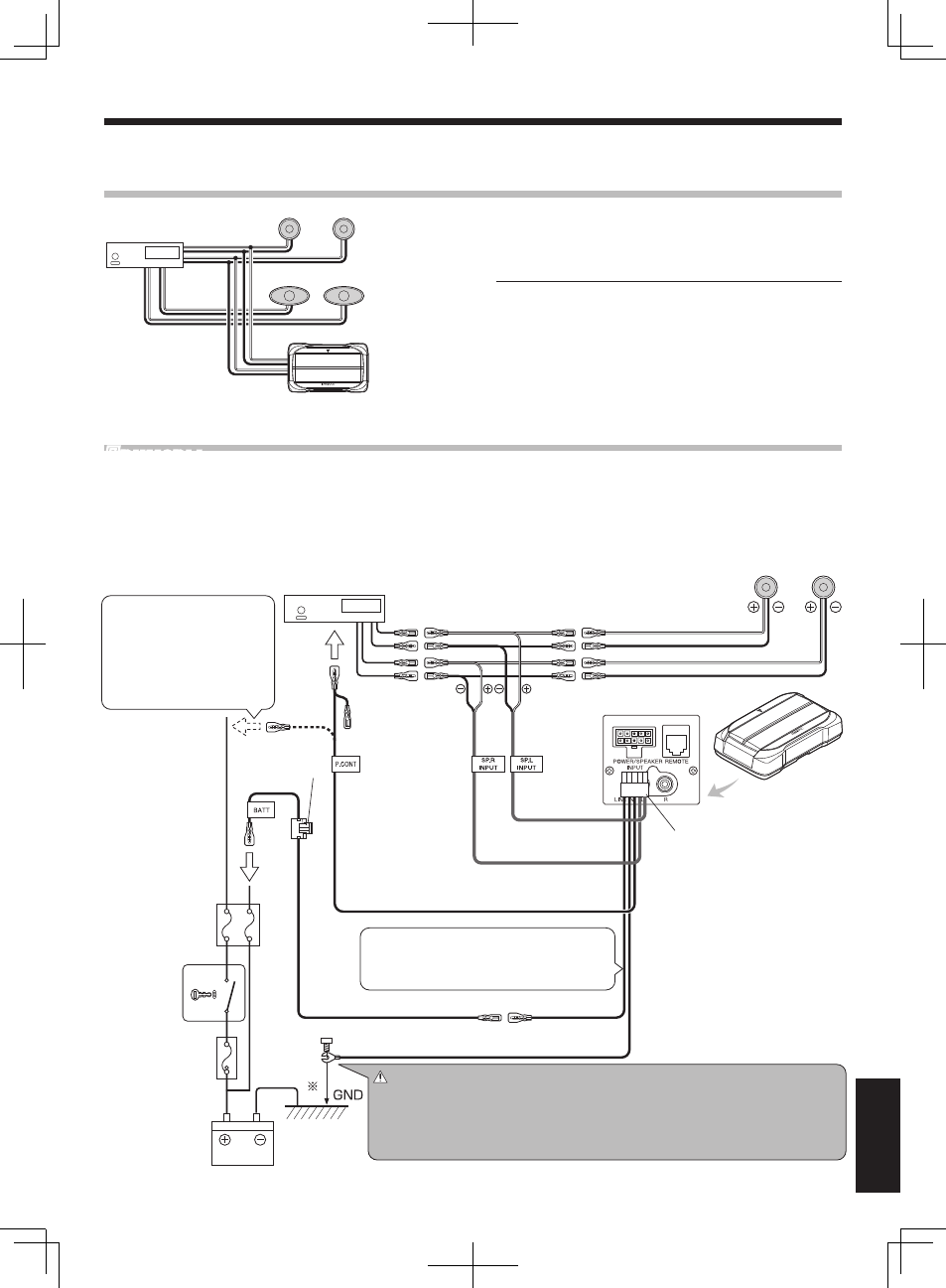

На следующей схеме отображено типичное подключение для эффективного прослушивания стереофонической
системы автомобиля. Подключите систему с учетом примера.
Если отсутствует терминал
управления питанием на
центральном блоке, подключите
синий/белый провода к
дополнительной линии
(линия на позиции АСС
переключателя ключа зажигания).
Центральный блок
Фронтальная или задняя
колонка
Влево Вправо
6 10-контактный
соединительный провод
Белый
Белый/Черный
Серый
Серый/Черный
Синий/Белый
Желтый Желтый
Черный
Внимание:
Подключите терминал заземления черного провода напрямую через винт к неокрашенной
металлической части автомобиля. При установке питания на ON без подключения данного тер-
минала может привести к поломке стереофонической системы. Обязательно подключите его.
Также, окрашенные металлические панели, др., не заземлены, и не будут срабатывать соответс-
твующим образом. Будьте внимательны.
Аккумулятор
Блок
предохранителей
машины
(Основной
предохранитель)
Блок
предохранителей
машины
Переключатель
ключа
зажигания
Предохранитель
10А
При зудящем шуме от колонок при
работающем двигателе, прикрепите фильтр
линейного шума (продается отдельно) на
провод питания.
