Инструкции по эксплуатации и монтажу
Силовой привод ARI-PREMIO-Plus

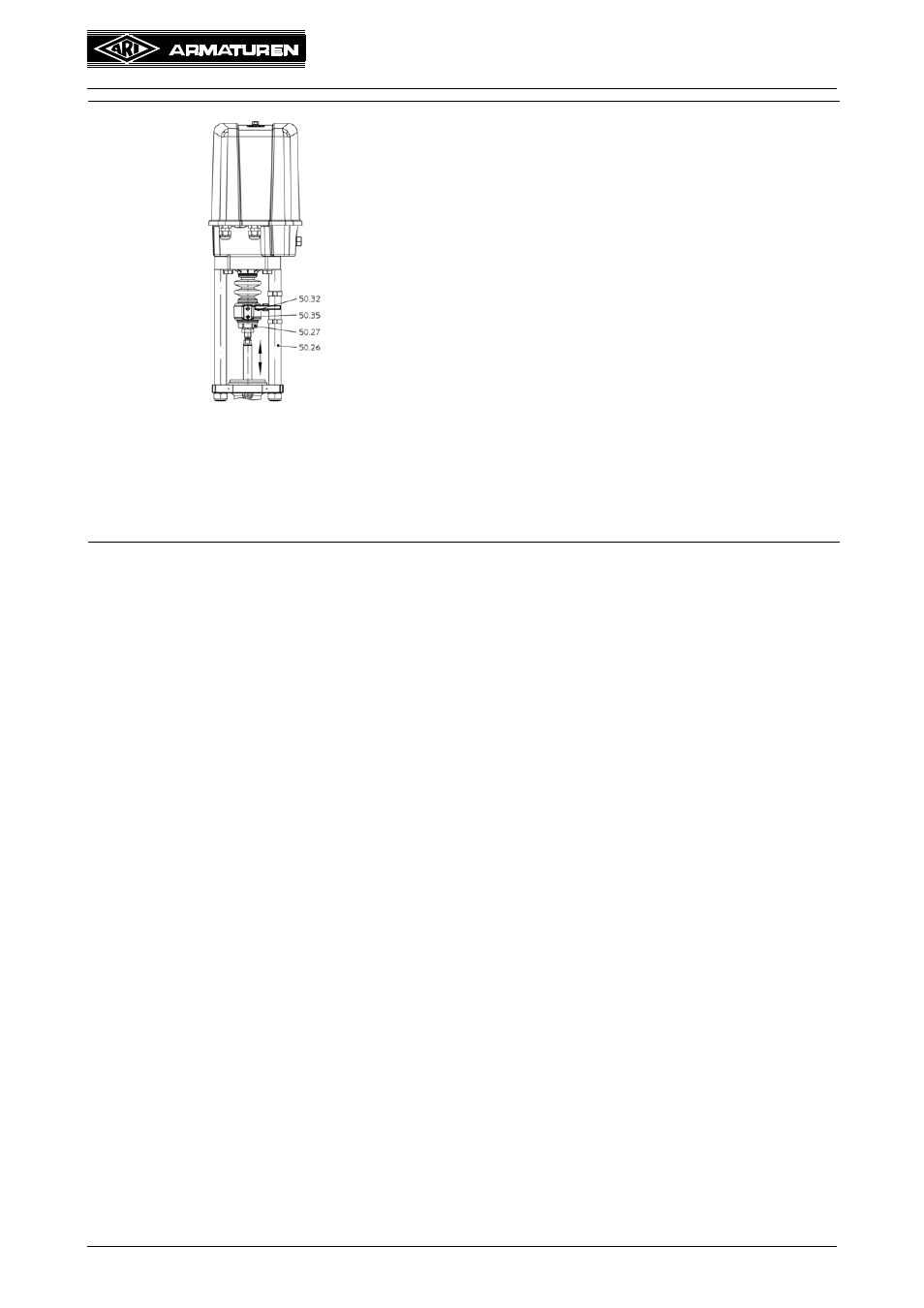

Рис. 9-F
Рис. 9-F:
- До упора завернуть муфту (поз. 50.27) в
устройство защиты от перекашивания
(поз.50.32) и зафиксировать ее на месте с
помощью винта со шлицем M6 (поз. 50.35).
- Перевести клапан вниз до упора.
- Сжать зажимы с 2 проушинами (поз. 50.26) в
местах, соответствующих ходу, таким образом,
чтобы они не проскальзывали; таким образом,
нижний зажим в самом нижнем положении
клапана будет располагаться непосредственно
под устройством защиты от перекашивания
(поз. 50.32), а верхний зажим – в самом верхнем
положении клапана, непосредственно над
устройством защиты от перекашивания.
- Выполнить перемещение клапана в каждом из
положений и проверить надежность достижения
этих положений.
- Сложить поворотную рукоятку маховика (поз.
50.12.1).
- Выполнить электрические подключения (см.
