– 9 –
CAUTION:
SPEAKER IMPEDANCE
6
~
16 OHMS.
SPEAKERS
RIGHT
LEFT
2
3
1
Антенна AM (MW/LW)

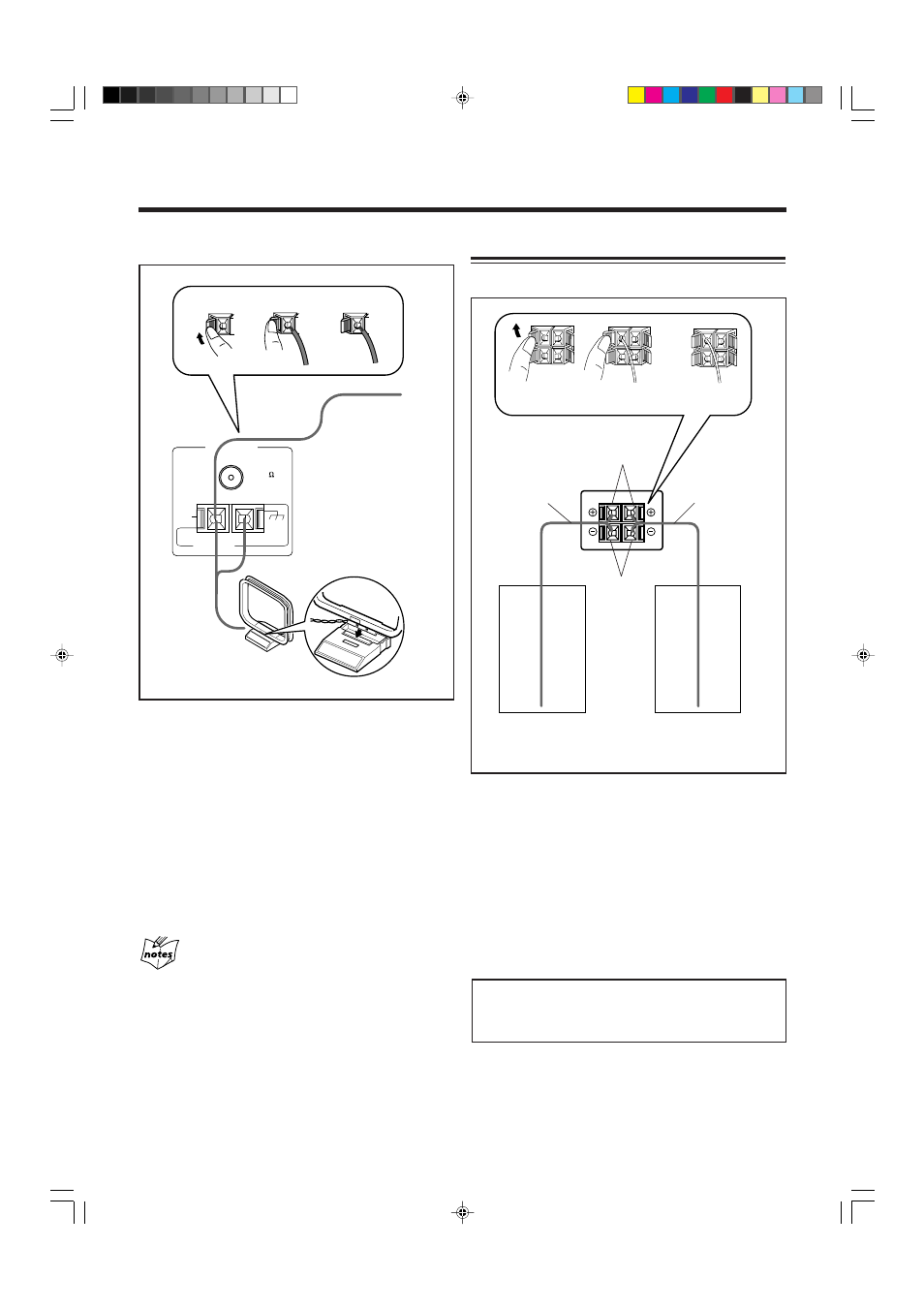

Подключение громкоговорителей
Вы можете подключить пару передних громкоговорителей.
Правый
громкоговортель
Левый
громкоговоритель
Черный
Красный
Кабель
громкоговорителя
Кабель
громкоговорителя
Провод с виниловым
покрытием (не
входит в комплект)
Рамочная антенна
AM (MW/LW)
(входит в комплект)
2
3
1
ANTENNA
AM LOOP
FM 75
COAXIAL
GND
AM
EXT
1
Подключите рамочную антенну АМ (MW/
LW) к разъемам AM LOOP, как показано на
иллюстрации.
2
Поворачивайте рамочную антенну АМ
(MW/LW) для достижения наилучшего
качества приема.
Подключение внешней антенны АМ (MW/LW)
При низком качестве приема подключите одиночный
провод с виниловым покрытием (не входит в комплект) к
разъему AM EXT и вытяните его горизонтально. (Рамочная
антенна АМ (MW/LW) должна оставаться подключенной.)
Для улучшения качества приема FM и АМ (MW/LW)
• Убедитесь в том, что антенна не соприкасается с какими-либо
другими разъемами и соединительными кабелями.
• Располагайте антенны подальше от металлических деталей
устройств, соединительного кабеля и кабеля питания
переменного тока.
1
Нажмите на зажим разъема громкоговори-
теля, расположенный на задней части
устройства, и удерживайте его в таком
положении.
2
Вставьте конец кабеля громкоговорителя в
разъем.
Соблюдайте полярность разъемов громкоговорителей:
Красный (+) в красный (+), а черный (–) в черный (–).
3
Отпустите зажим разъема громкоговорителя.
ВАЖНАЯ ИНФОРМАЦИЯ: Используйте только
громкоговорители с тем же сопротивлением, что
указано на разъемах громкоговорителей на задней
части устройства.
