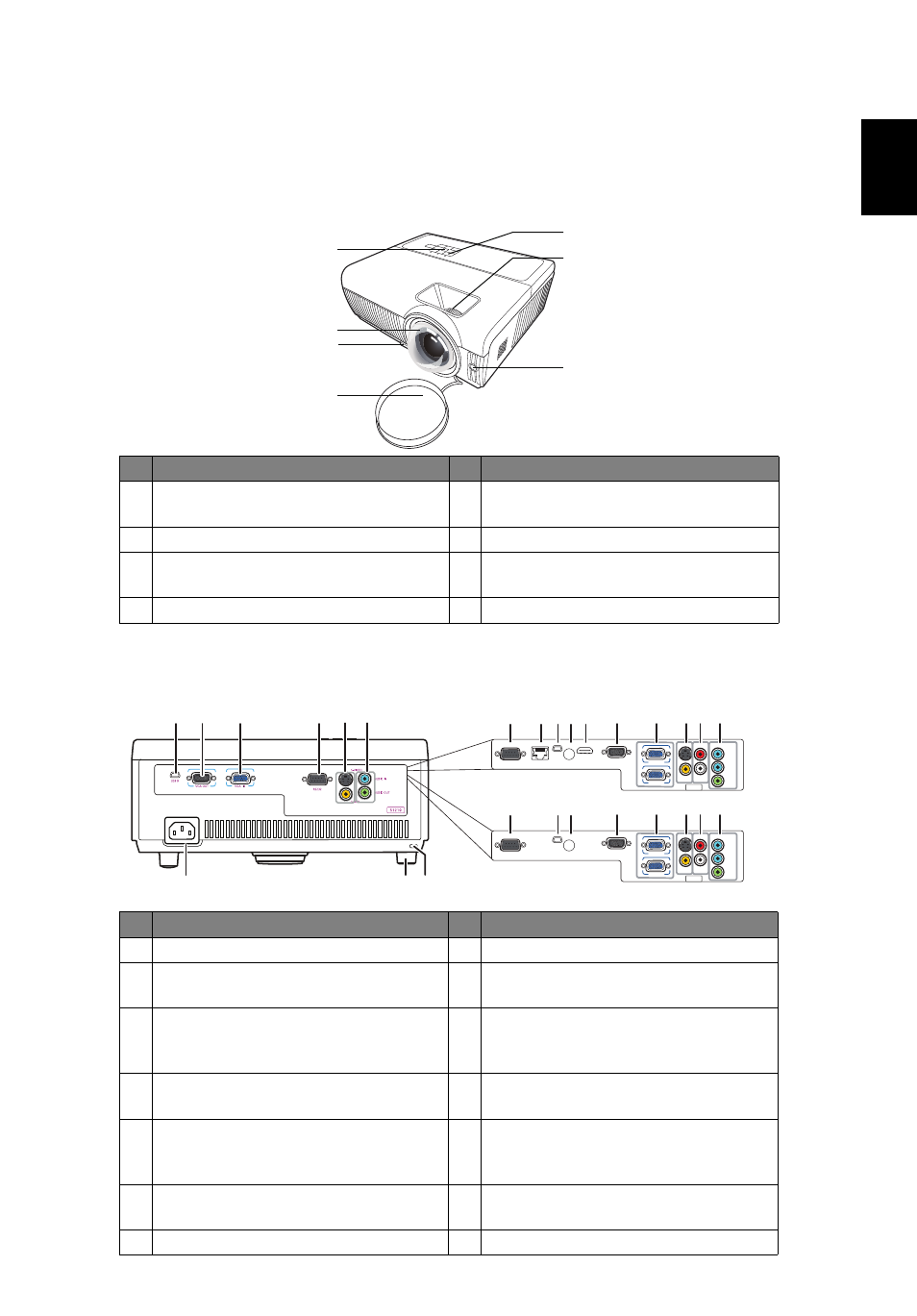

Краткое описание проектора
Внешний вид проектора
Передняя, верхняя панель
Задняя панель
#
Описание
#
Описание
1
Панель управления
5
Кнопка питания и индикатор
питания
2
Объектив проектора
6
Кольцо фокусировки
3
Кнопка подъемника
7
Приемник дистанционного
управления
4
Крышка объектива
#
Описание
#
Описание
1
USB-разъем
8
Регулировка наклона
2
Разъем выхода для сквозного
подключения монитора
9
Гнездо замка Kensington™
3
Разъем входа аналогового
сигнала ПК, HDTV, компонентного
видеосигнала
10 Локальная сеть (порт RJ45 для 10/
100 Мбит/с)
4
Разъем RS232
11 Приемник дистанционного
управления
5
Входной разъем S-Video
Входной разъем полного
видеосигнала
12 Входной разъем HDMI
6
Входной разъем аудио
Выходной разъем аудио
13 Разъем аудиовхода (Л/П)
7
Гнездо питания
1
2
4
7
3
5
6
AUDIO-R
AUDIO-L
AUDIO
IN 1
AUDIO
IN 2
AUDIO
OUT
VGA IN 1
VGA IN 2
VGA OUT
HDMI
USB B
LAN
RS232
S-VIDEO
VIDEO
AUDIO-R
AUDIO-L
AUDIO
IN 1
AUDIO
IN 2
AUDIO
OUT
VGA IN 1
VGA IN 2
VGA OUT
USB B
RS232
S-VIDEO
VIDEO
10 1
12
11
2
3
5 13 6
4
S1213Hn
1 11
2
3
5 13 6
4
S1213
2
3
4
5
6
8
7
9
1
(S1110/T200/XS-S10/S1210/T210/XS-
X10/S1310W/T220/XS-W10)
(S1210Hn/S1213Hn/T212DT/XS-X13HG/
S1310WHn/S1313WHn)
(S1213/T212/XS-X13/
S1313W)
