02
10
Ru
Глава 2
Соединения
Легкость подключения
Внимание
• Перед установкой или изменением любых соединений отключите питание и отсоедините
сетевой шнур от розетки переменного тока.
• Описанная здесь процедура установки является базовой и позволяет воспроизводить диски,
используя только кабели, входящие в комплект поставки проигрывателя. При такой
установке стереофонический звук воспроизводится через акустические системы телевизора.
• Этот проигрыватель оборудован технологией защиты от копирования. Не подключайте
данный проигрыватель к телевизору через видеомагнитофон, используя кабели AV, так как
изображение с проигрывателя может некорректно отображаться на экране телевизора. (по
этой же причине проигрыватель, возможно, не будет поддерживать некоторые комбинации
телевизор/видеомагнитофон; для получения дополнительных сведений обратитесь к
изготовителю.)

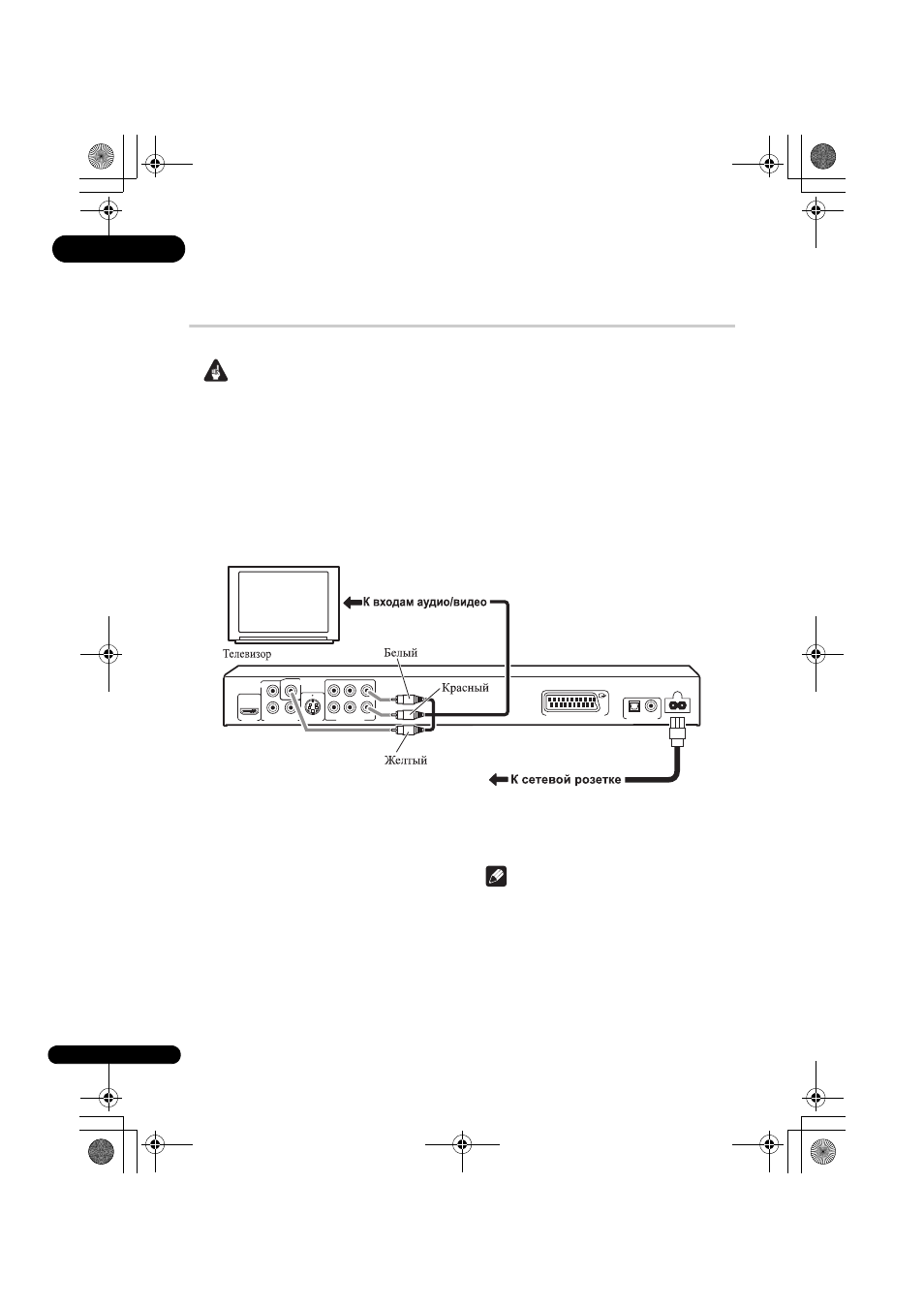

1
Подключите разъемы VIDEO OUT и
AUDIO OUT L/R
с соответствующим
входам аудио/видео на телевизоре.
С помощью прилагаемого кабеля аудио/видео
подключите красный и белый штекеры к
аудиовыходам, а желтый штекер - к
видеовыходу. Убедитесь, что левый и правый
аудиовыходы подключены к
соответствующим входам для обеспечения
надлежащего стереозвука.
Ниже приводится информация по
использованию компонентного кабеля или
кабеля S-video или кабеля SCART для
видеосоединения.
2
Подключите прилагаемый кабель
питания к гнезду AC IN, а затем вставьте
его в розетку электропитания.
Примечание
• Перед отключением проигрывателя от
розетки электропитания сначала
выключите его с помощью кнопки
STANDBY/ON
-на передней панели или
на пульте дистанционного управления, и
дождитесь, пока на дисплее проигрывателя
не погаснет индикация
-OFF-
.
• По вышеупомянутым причинам не
подключайте этот проигрыватель к
отключаемым источникам питания,
имеющимся на некоторых усилителях и
ресиверах AV.
AV CONNECTOR (RGB) TV/AV Receiver
AC IN
DIGITAL AUDIO OUT
OPTICAL
COAXIAL
P
R
P
B
Y
COMPONENT VIDEO OUT
VIDEO OUT
S-VIDEO OUT
AUDIO OUT (5.1ch)
SL
SR
HDMI OUT
SW
C
L
R
