При правильном подключении индикатор LNK/ACT должен иметь постоянную или мигающую индика-
цию зелёного цвета.
6.2.6 ПОДКЛЮЧЕНИЕ SNMP ПОРТА
Подключить медный патчкорд к интерфейсу SNMP и к Ethernet порту ПК или коммутатора центра
управления.
При правильном подключении индикатор LNK/ACT должен иметь постоянную или мигающую индика-
цию зелёного цвета.
6.2.7 ПОДКЛЮЧЕНИЕ КОНСОЛЬНОГО ПОРТА
Подключить консольный кабель разъёмом RJ45 к консольному порту конвертора.
Подключить консольный кабель разъёмом DB-9F к COM порту управляющего ПК
Запустить программу Hyper Terminal на управляющем ПК со следующими параметрами:

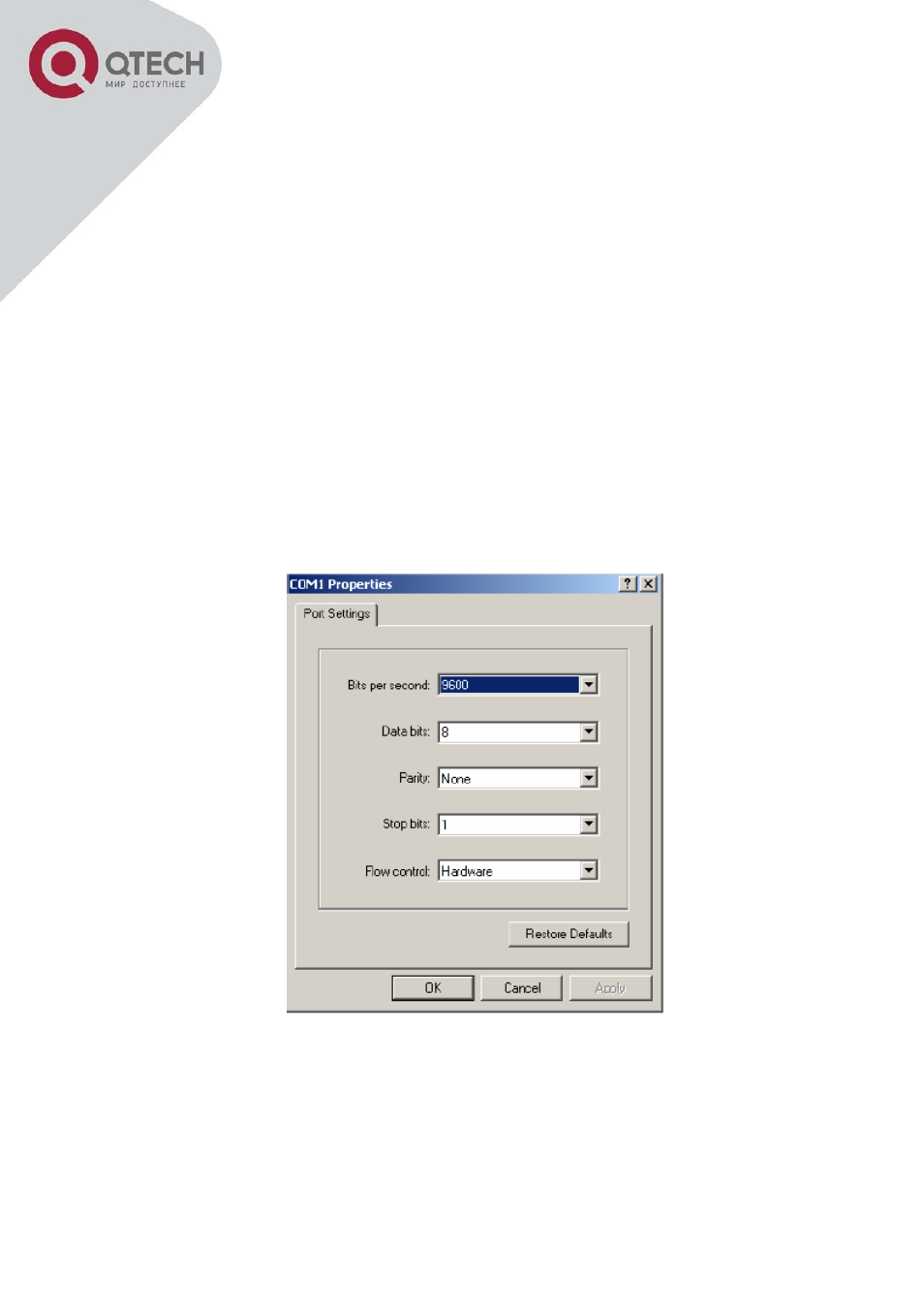

Рисунок 6.2.7.1 – параметры COM порта
