102
Перемычки и разъемы
Разъемы на задней стороне задней панели системы
с 12 салазками

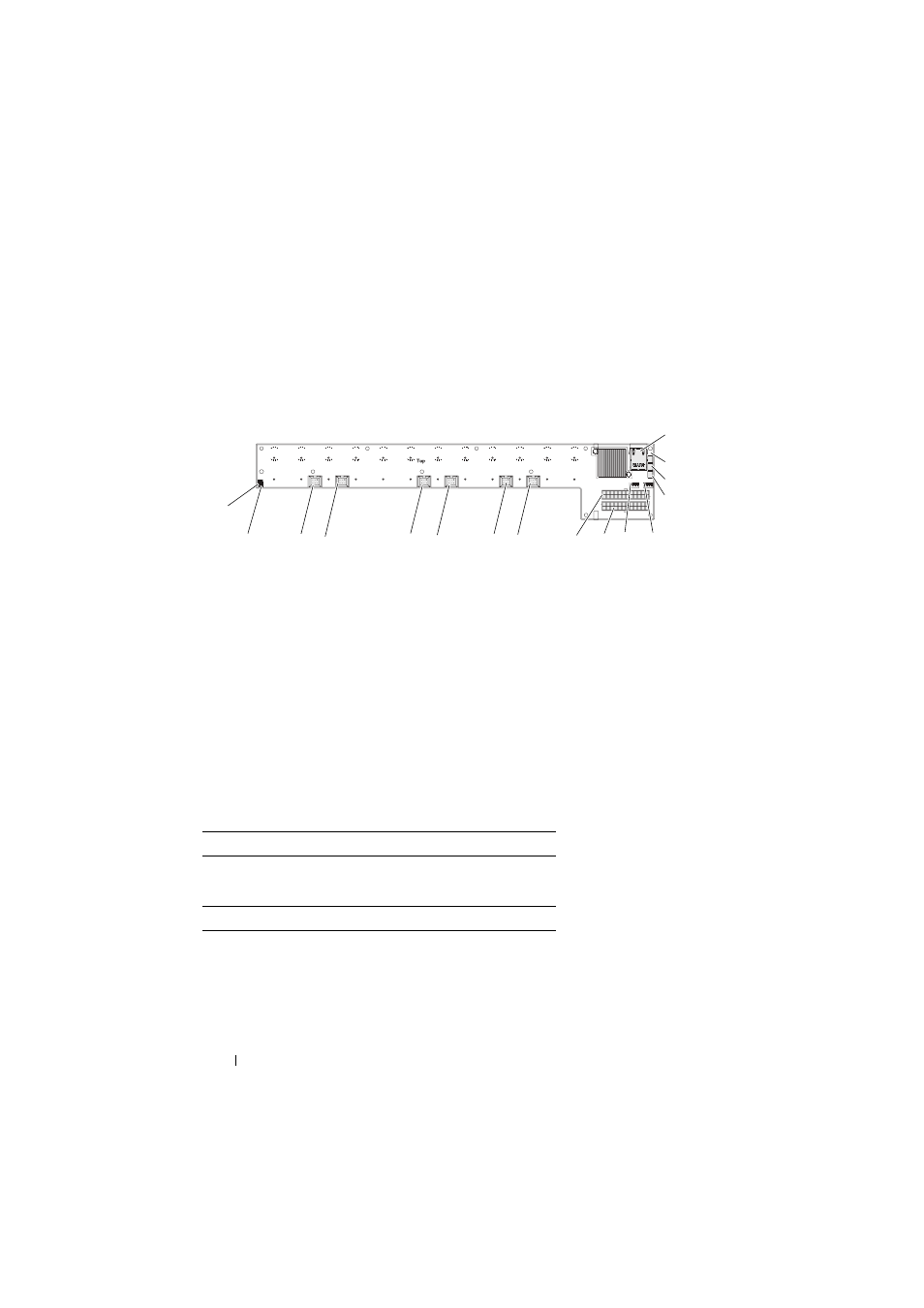

Рис. 5-5 показывает разъемы на задней стороне задней панели.
Рис. 5-5.
Задняя сторона задней панели системы с 12 салазками
1
Перемычка MD2
2
Перемычка MD1
3
Разъем для вентилятора 1
4
Разъем для вентилятора 4
5
Разъем для вентилятора 2
6
Разъем для вентилятора 5
7
Разъем для вентилятора 3
8
Разъем для вентилятора 6
9
Разъем для блока питания 1
10
Разъем для блока питания 2
11
Разъем для вентилятора 7
12
Разъем для вентилятора 8
13
Разъем PMBus 2
14
Разъем PMBus 1
15
Боковой разъем
16
Сетевой разъем
Таблица 5-2.
Положение перемычек на задней панели системы
с 12 салазками
MD2
MD1
Режим
0
1
Обычный
1
1
JTAG
1
0
Загрузка
1
2
3
4
5
6
7
8
11 12
13
14
9
10
15
16
