Подключение A-Link
8
Environmental Monitoring Unit. Установка и быстрое начало работы
Подключение к
устройствам
Чтобы подключить блок Environmental Monitoring Unit
к устройствам, мониторинг которых необходим:
1. Установите с помощью микропереключателей адрес
на каждом устройстве.
2. Подключите первое устройство к любому порту с меткой
A-Link на задней панели блока, используя последовательный
кабель CAT5 (или аналогичный).
3. Подключите дополнительные устройства, используя
последовательные кабели.
4. Подсоедините терминатор APC (OW 04161) к двум
оставшимся портам A-Link либо на задней панели блока, либо
на последних подключенных устройствах.
See also
См. также
Для получения информации о настройках см.
руководства, входящие в комплект отдельных
изделий.

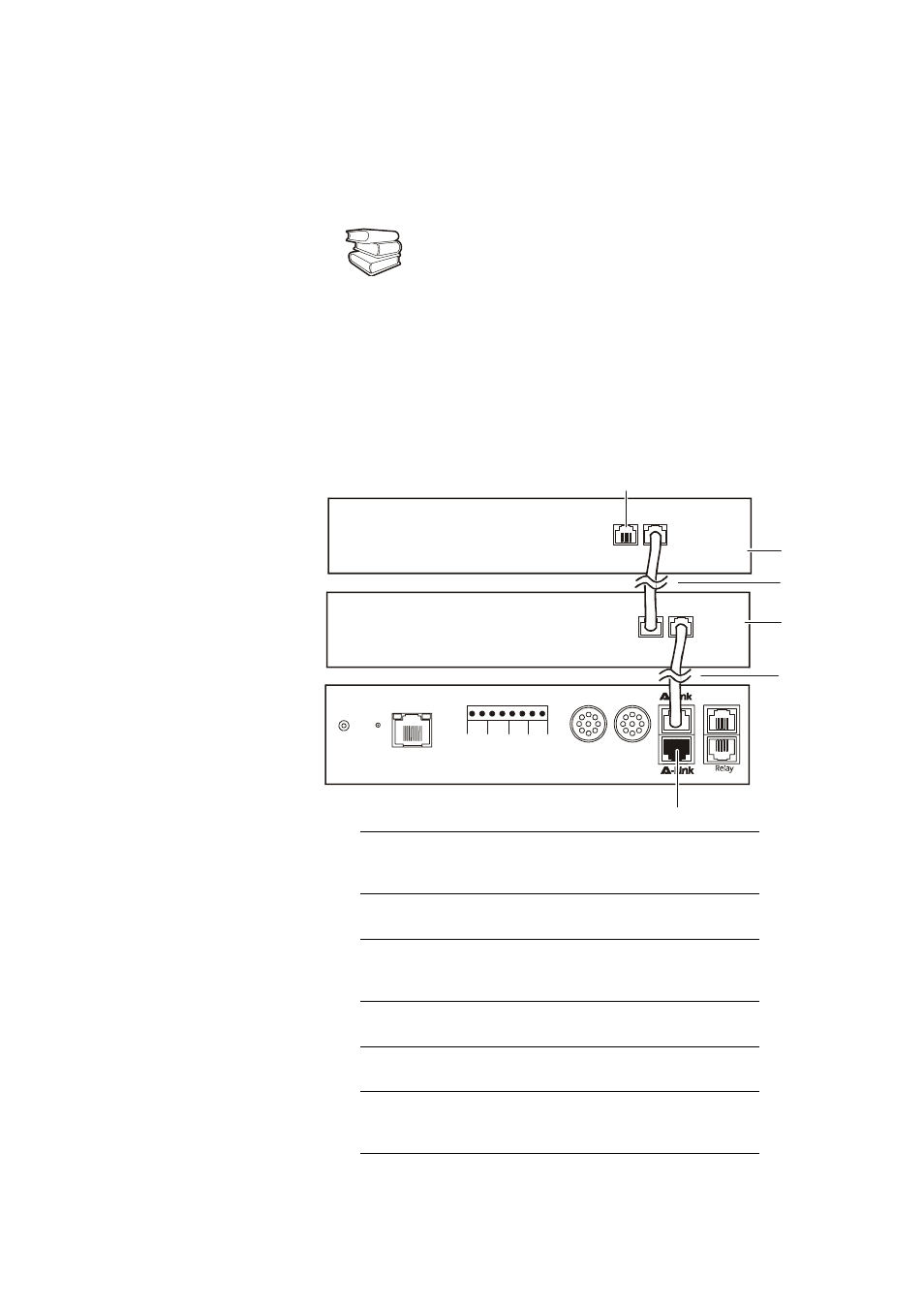

1
Этот порт может использоваться для подключения к
другому устройству или для установки терминатора
APC (если это устройство подключено последним).
2
Дополнительное устройство, которое будет
контролироваться блоком.
3
Кабель CAT5 (или аналогичный), подключаемый к
предыдущему дополнительному устройству при
каскадном подключении устройств.
4
Дополнительное устройство, которое будет
контролироваться блоком.
5
Кабель CAT5 (или аналогичный), подключаемый к
блоку.
6
Этот порт может использоваться для подключения к
другому устройству или для установки терминатора
APC.
