56
-RU
МЕРЫ ПРЕДОСТОРОЖНОСТИ
• Обязательно отсоедините кабель от отрицательного (−) полюса
аккумулятора перед установкой устройства CDE-178BT/
iDE-178BT/CDE-175R. Это сведет к минимуму вероятность
повреждения устройства в случае короткого замыкания.
• Провода с цветовой кодировкой должны подключаться в
соответствии с данной диаграммой. Неправильные соединения
могут стать причиной неисправности устройства или
повреждения электрооборудования автомобиля.
• При подключении к электрооборудованию автомобиля
необходимо иметь представление об установленных на заводе
компонентах (например, бортовом компьютере). Не
подключайтесь к этим проводам для подачи питания данному
устройству. При подключении устройства CDE-178BT/
iDE-178BT/CDE-175R к блоку плавких предохранителей
убедитесь в том, что предохранители, предназначенные для
контуров устройства CDE-178BT/iDE-178BT/CDE-175R,
рассчитаны на соответствующую токовую нагрузку.
Несоблюдение этого требования может привести к
повреждению устройства и/или автомобиля. При появлении
сомнений обращайтесь к своему дилеру Alpine.
• В устройстве CDE-178BT/iDE-178BT/CDE-175R используются
штепсельные RCA-разъемы для подключения к другим
устройствам (например, к усилителю), оснащенным
RCA-разъемами. Для подключения к другим устройствам может
потребоваться переходник. В этом случае обращайтесь за
помощью к своему авторизованному дилеру Alpine.
• Минусовые выводы динамиков должны подключаться к
минусовой клемме. Никогда не соединяйте между собой кабели
левого и правого каналов динамиков и не подключайте их к
корпусу автомобиля.
ВАЖНО

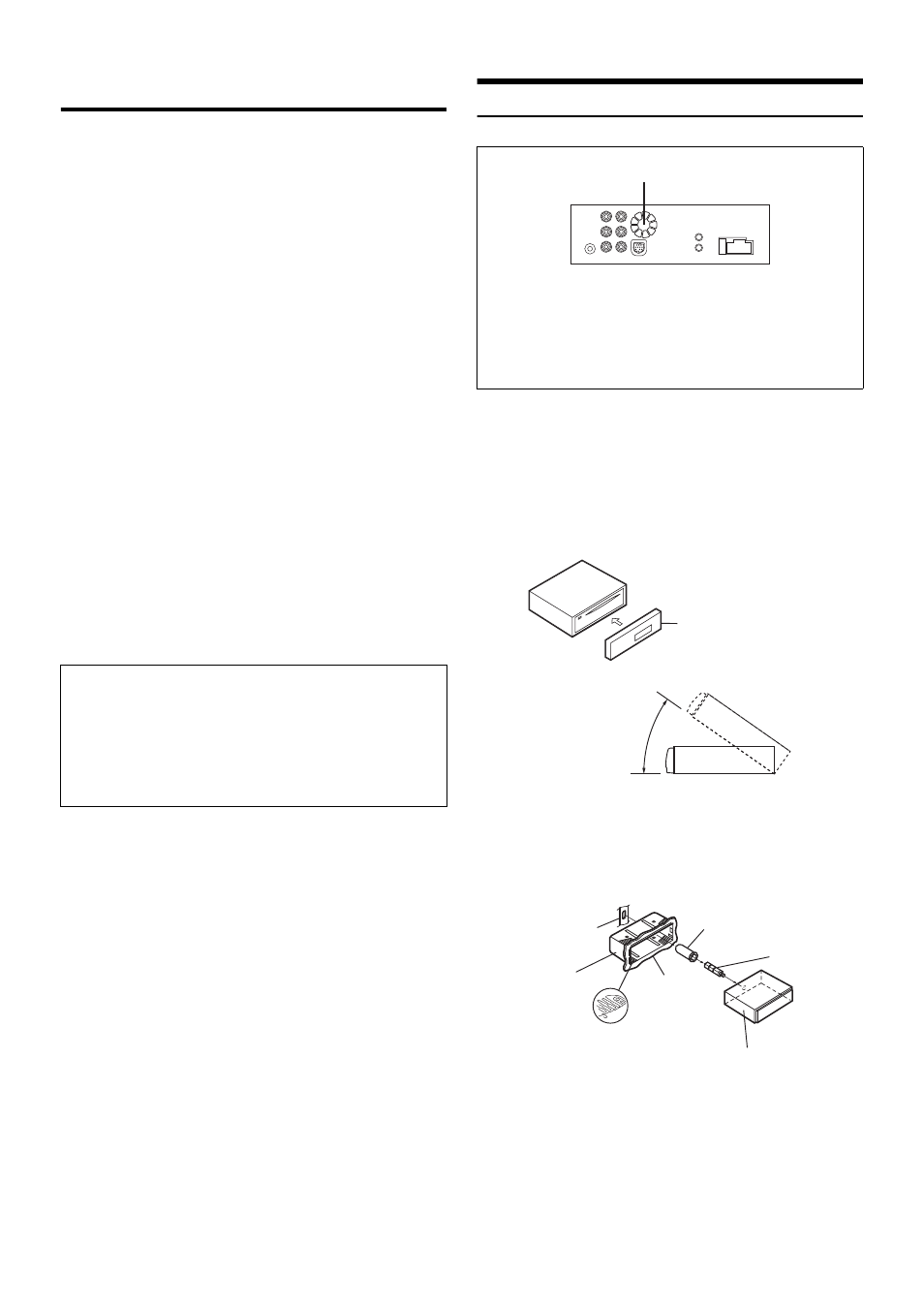

Установка
ОСТОРОЖНО
При установке данного устройства в автомобиле не снимайте
переднюю панель.
Если съемная передняя панель удалена во время установки,
то, возможно, вы нажали слишком сильно и деформировали
металлическую пластину, удерживающую панель на месте.
Основной блок должен быть установлен с наклоном не более
35 градусов по отношению к горизонтальной плоскости.
1
Выдвиньте монтажную корзину из основного блока
(см. в разделе “Демонтаж” на стр. 57). Вставьте
монтажную корзину в приборную панель и
зафиксируйте его с помощью нажимных пластин.
* Если установленная монтажная корзина не закреплен в
приборной панели, то эту проблему можно устранить за
счет небольшого расширения нажимных пластин.
Запишите серийный номер своего устройства в
предоставленном далее месте и сохраните его для
дальнейшего использования. Серийный номер указан
(выгравирован) на нижней части устройства.
СЕРИЙНЫЙ НОМЕР: [
]
ДАТА УСТАНОВКИ: [
]
КТО УСТАНАВЛИВАЛ: [
]
МЕСТО ПРИОБРЕТЕНИЯ: [
]
Осторожно
Избегайте блокирования вентилятора или теплоотвода
устройства, что препятствует циркуляции воздуха. В
случае блокирования тепло будет накапливаться в
устройстве, что может привести к возгоранию.
Задняя панель устройства
Вентиляционное отверстие
Съемная передняя
панель
Не более 35°
Резиновый колпачок
(в комплекте)
Кронштейн
Шестигранный болт
(в комплекте)
Монтажная корзина
(в комплекте)
Приборная
панель
Нажимные пластины
*
Устройство
