3.4 Подключение оборудования
NMEA2000
Дисплей может принимать данные от устройств NMEA2000,
подключенных в сеть SeaTalk
ng
через переходной кабель
SeaTalk
ng
в Devicenet.
Важно: Нельзя соединять 2 магистральных кабеля разных
сетей, за исключением, если используется шлюз между двумя
магистральными кабелями.

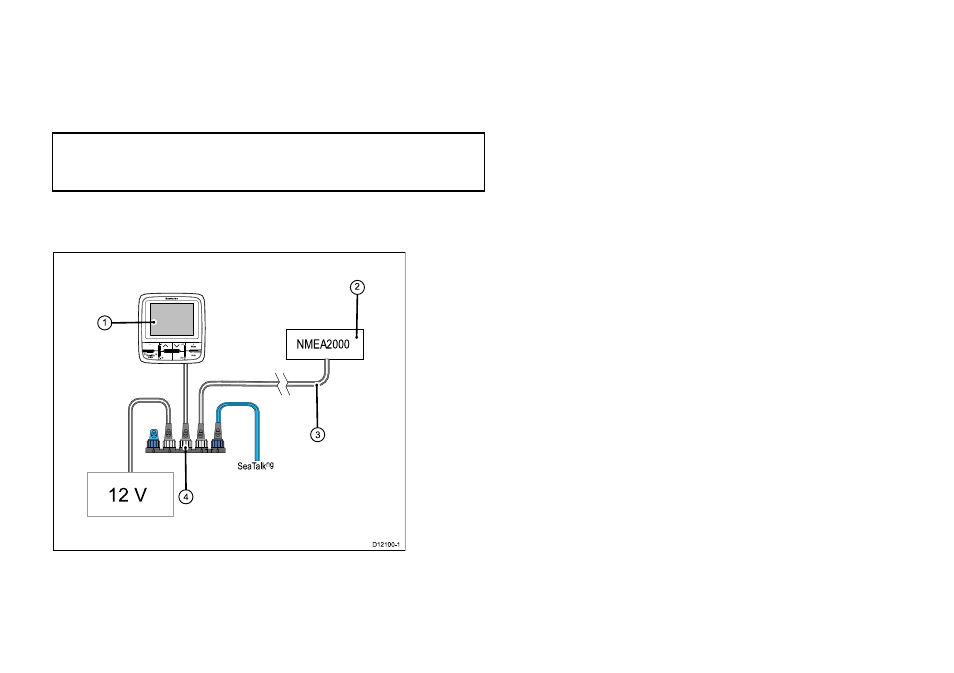

Подключение оборудования NMEA2000 к сети SeaTalk
ng
1
2 V
NMEA2000
SeaTalk
ng
4
2
3
D12100-1
1
1.
p70 дисплей управления автопилотом.
2.
Оборудование NMEA2000.
3.
Переходной кабель SeaTalk
ng
в DeviceNet.
4.
Сеть SeaTalk
ng
.
Кабели и подключения
29
