5
Ру
сский

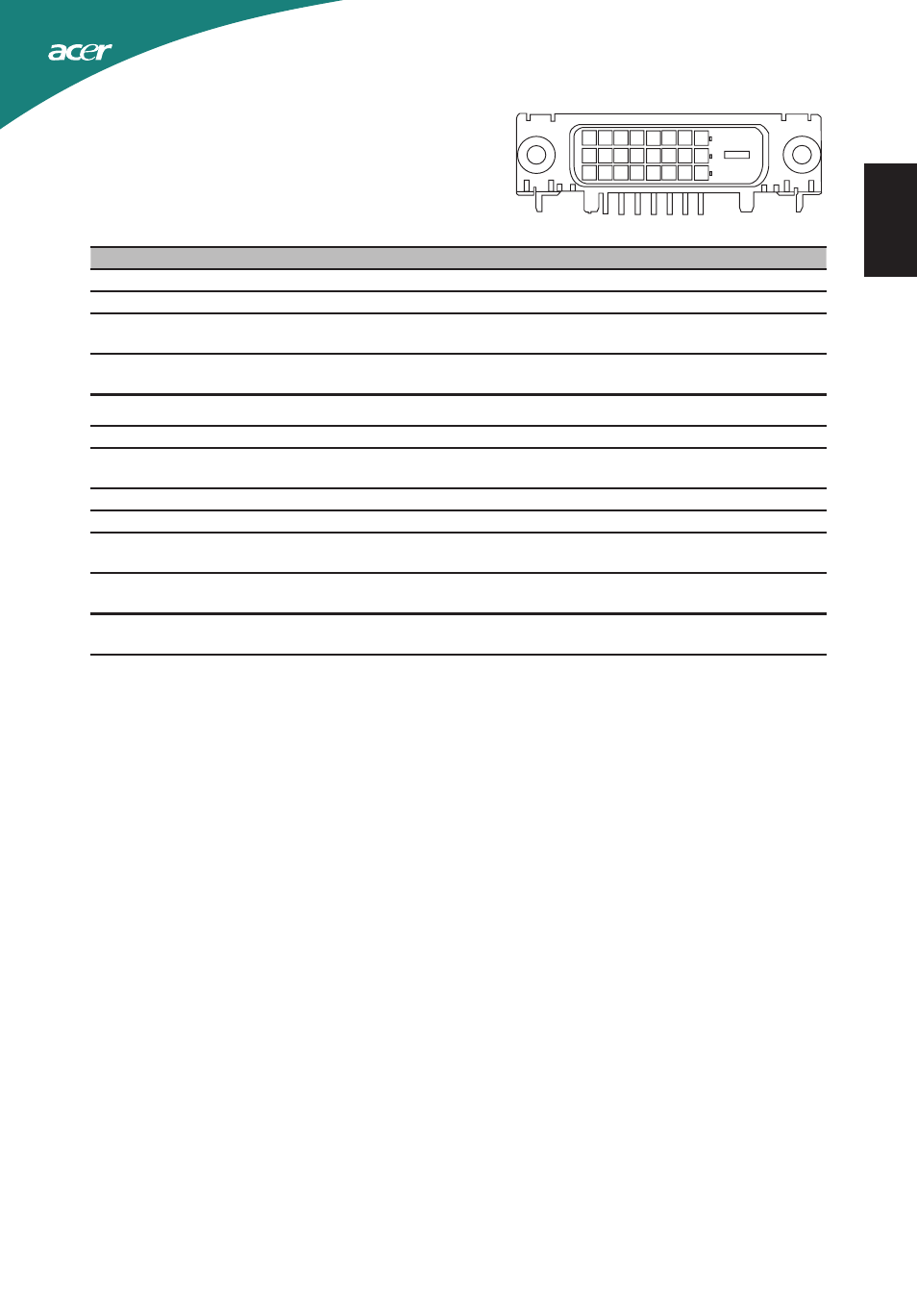

24-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание
КОНТАКТ № Описание
1
Канал передачи данных TMDS 2+
13
NC
2
Канал передачи данных TMDS 2-
14
Питание +5 В
3
Экранированный канал передачи
данных TMDS 2/4»
15
Обнаружение DVI
4
NC
16
Определение "горячего"
подключения
5
NC
17
Канал передачи данных DDC 0-
6
Синхронизация DDC
18
Канал передачи данных DDC 0+
7
Канал передачи данных DDC
19
Экранированный канал передачи
данных TMDS 0/5
8
NC
20
NC
9
Канал передачи данных TMDS 1-
21
NC
10
Канал передачи данных TMDS 1+
22
TMDS, синхронизация,
экранирование
11
Экранированный канал передачи
данных TMDS 1/3
23
Положительная синхронизация
DDC TMDC +
12
NC
24
Отрицательная синхронизация
DDC TMDC
