Техническое обслуживание
86
7

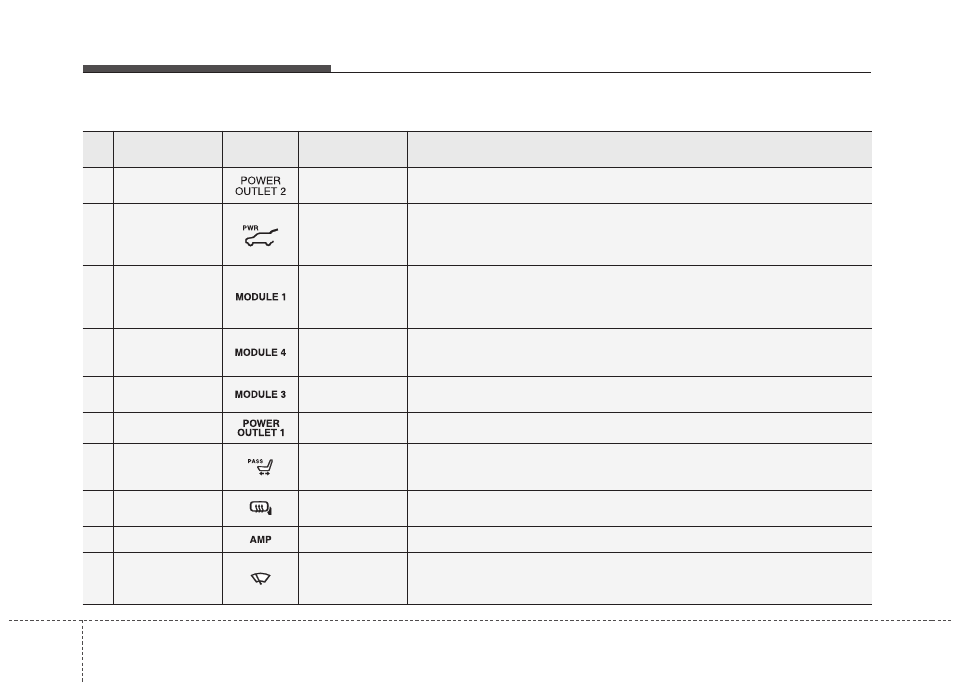

Панель приборов (панель предохранителей со стороны водителя)
No.
Номинал
предохранителя
Символ
Название
предохранителя
Защищаемый компонент
1
20A
РОЗЕТКА
ПИТАНИЯ 2
Розетка питания консоли, задняя розетка питания
2
30A
КРЫШКА
БАГАЖНИКА С
ЭЛЕКТРОПРИВО
ДОМ
Крышка багажника с электроприводом
3
10A
МОДУЛЬ 1
Блок управления эл. ключа, BCM, аудиосистема, усилитель, JBL AMP, головное
аудиовизуальное устройство с навигацией, преобразователь пост. тока
(аудиосистема/усилитель) Потолочная лампа консоли, система помощи при
парковке, переключатель наружного зеркала с электроприводом
4
10A
МОДУЛЬ 4
Блок реле и предохранителей М/О (реле 12), переключатель стоп-сигнала,
многофункциональный диагностический разъем, устройство активной воздушной
заслонки, датчик предупреждения о состоянии топливного фильтра (D4FD)
5
7.5A
МОДУЛЬ 3
Блок управления эл. ключа, BCM, панорамный люк на крыше, датчик дождя, модуль
управления CCS водителя/пассажира, блок реле ICM (реле омывателя фар)
6
15A
РОЗЕТКА
ПИТАНИЯ 1
Передняя розетка питания
7
20A
СИДЕНЬЕ
ПАССАЖИРА С
ЭЛ. ПРИВОДОМ
Ручной переключатель со стороны пассажира
8
10A
ОБОГРЕВАТЕЛЬ
ЗЕРКАЛА
Наружное зеркало с электроприводом со стороны водителя/пассажира,
ЭБУД/PCM, блок управления кондиционера
9
25A
УСИЛИТЕЛЬ
Усилитель, JBL AMP, преобразователь постоянного тока в постоянный (усилитель)
10
25A
ОЧИСТИТЕЛЬ
ВЕТРОВОГО
СТЕКЛА
Блок реле ICM (реле датчика дождя), многофункциональный переключатель,
блок реле и предохранителей моторного отсека (реле 7), электродвигатель
очистителя ветрового стекла
