3 выбор места для установки, 1 размещение котла, Размещение котла – Инструкция по эксплуатации DE DIETRICH CABK PLUS
Страница 15
15
04/02/2013 - 7605655-001-01
CABK - CABK PLUS

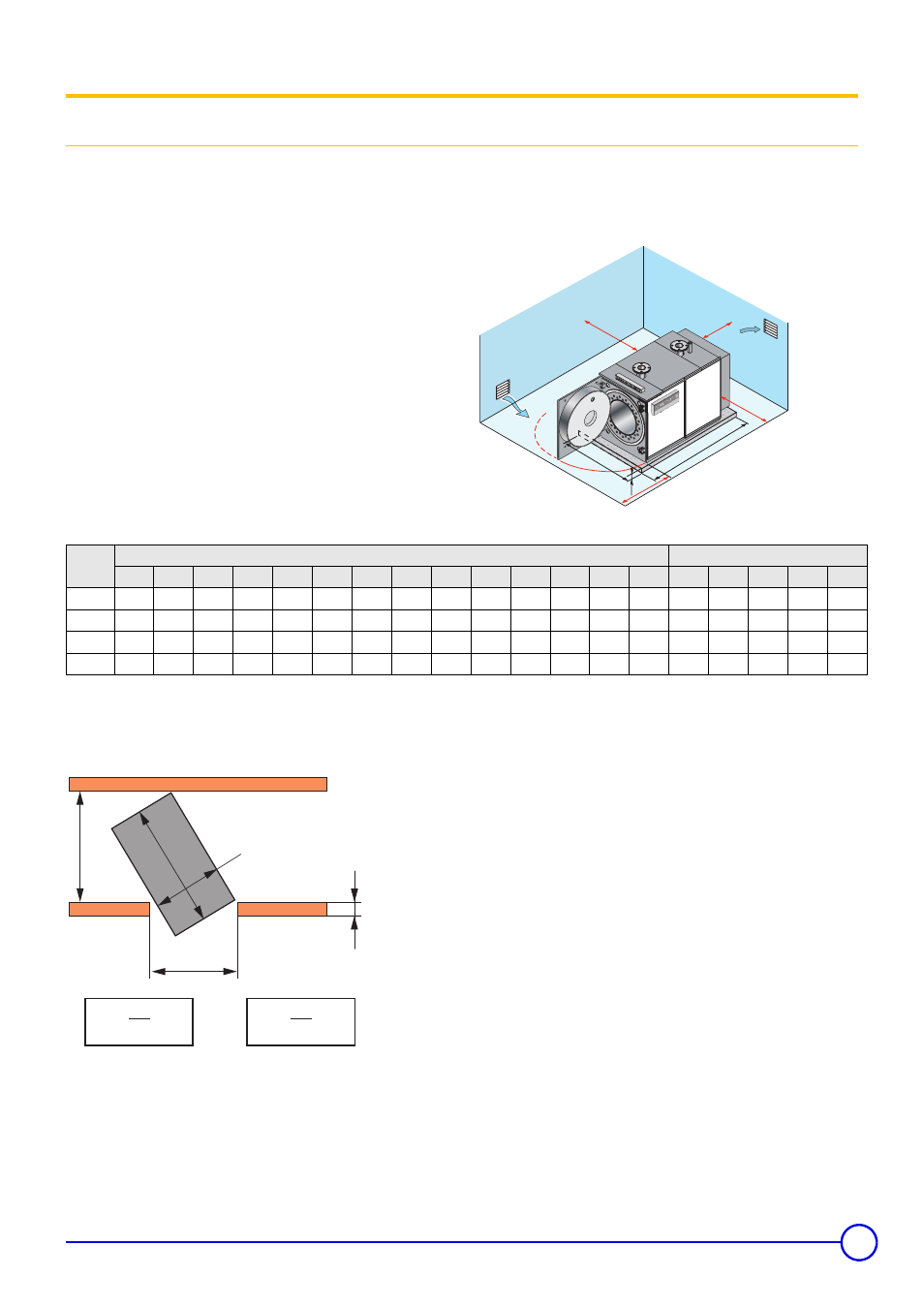

4.3 Выбор места для установки
4.3.1
Размещение котла
Установка котла должна выполняться квалифицированным
специалистом с соблюдением требований действующих
национальных и местных правил и норм. Неправильная
установка может причинить вред имуществу или людям. В этом
случае производитель не может быть привлечён к
ответственности.
Рекомендуется установить котёл как можно ближе к
подсоединению к дымовой трубе.
Для чистки дымособорника котла необходимо оставить за
котлом свободное пространство не менее 800 мм. Проверить,
что дверца открывается на 90°. Пространство между ней и
стеной должно быть не меньше длины горелки.
Котёл можно установить прямо на пол, если в нём проложены
балки.
Котёл необходимо установить на плоское и горизонтальное
бетонное основание, способное выдержать вес котла,
заполненного водой.
Основание должно выступать не менее, чем на 100 мм с каждой
стороны котла.
После установки котёл стоять ровно и горизонтально, чтобы не
возникали вибрации и паразитные шумы.
Минимальная ширина двери и коридора для
обеспечения прохода котла
mini
0,8m
X
Y
B
A
0,1 m
M003085-A
mini *
0,8m
l
0
30
6A
CABK-
CABK PLUS-
8
10
12
15
18
20
25
30
35
40
50
60
70
80
100
130
160
200
250
A (м)
0.9
0.92
0.92
0.94
1.0
1.0
1.0
1.05
1.05
1.22 1.325 1.325 1.325 1.325 1.75
2.05
2.05
2.20
2.70
B (м)
1.045 1.19
1.19
1.23
1.23
1.41
1.41
1.66
1.66 1.687 1.687 1.687 1.925 1.925 2.10
2.63
2.63
2.70
3.04
X (м)
0.6
0.6
0.6
0.6
0.6
0.75
0.75
0.75
0.75
1.0
1.0
1.0
1.0
1.0
1.0
1.2
1.2
1.4
1.5
Y (м)
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
1.5
2.0
2.0
2.0
2.0
2.0
2.2
2.3
2.3
2.5
3.0
K : Ширина коридора
T : Ширина двери
150
K=
x B
A
T
T=
x B
A
K
B
K
T
A
M003086-A
