15 EB 9527-3 RU
Не использовать регулирующую арма-
туру, которая постоянно изменяет состо-
яние рабочей среды (например, вентили
с ручным управлением или терморегу-
ляторы) на входе блока диафрагмы.
Рабочее состояние должно насколько
возможно соответствовать заданным ус-
ловиям. Вместе с тем желательно уста-
навливать арматуру, поддерживающую
рабочее состояние устройства постоян-
ным (например, регуляторы давления)
на входе схемы.
2.4.1
Принадлежности
На линиях перепада давления рекомен-
дуется ставить и запорный вентиль, и,
дополнительно, уравнительный вен-
тиль. Они предназначены для пере-
крытия двух линий перепада давления,
а также для замыкания накоротко инди-
катора при проверке установки нуля.
2.4.2
Вентильный блок
В качестве дополнительных принадлеж-
ностей SAMSON предлагает вентиль-
ный блок из трех вентилей (см. Рис. 4).
Вентильный блок прифланцован непо-
средственно к нижней стороне блока из-
мерений dP.
При измерении расхода жидкостей и га-
зов вентильный блок SAMSON можно
также устанавливать выше блока из-
мерений dP, чтобы должным образом
совместить подсоединения, то есть (+)
к (+) и (–) к (–). Однако подсоединение
манометра при обратной компоновке бо-
лее не может быть использовано, и его
нужно заделывать, используя кольцевое
уплотнение и резьбовую крышку G ½-LH.
Вариант с концевыми выключателями
Уравнительный
вентиль
Отверстия для герметизирующих
проволок
Диагностическое
соединение
Вентили запорные (–)
Подсоединение
манометра
Подсоединение соеди-
нительных линий
Вентиль запорный (+)
1 Вентили запорные
2 Уравнительный вентиль

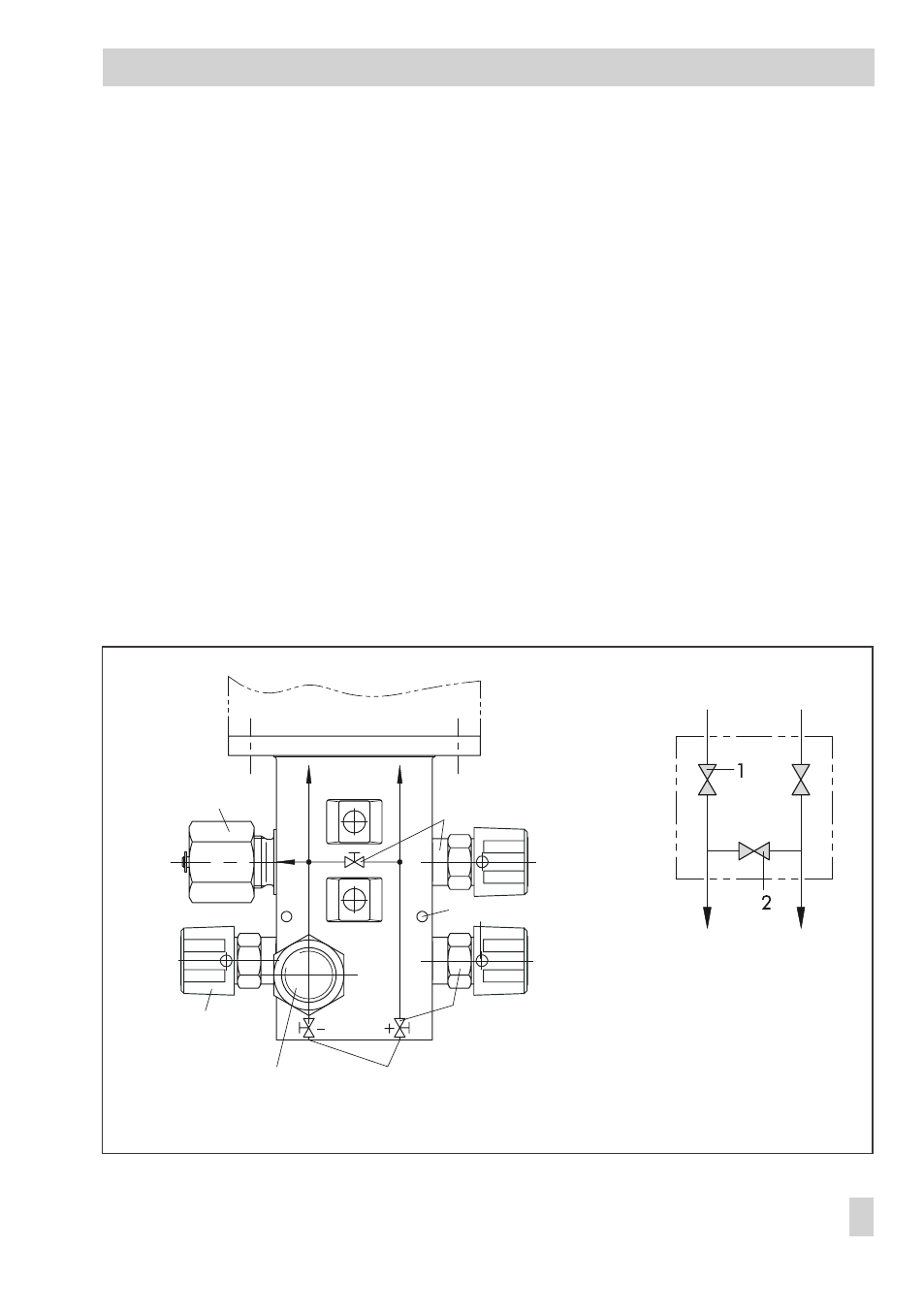

Рис. 4 · Вентильный блок SAMSON
Рис. 5 · Схема с запорными и
уравнительными вентилями
для измерения расхода
Media 6
Измерение уровня жидкости
Измерение расхода
от точки измерения
к индикатору
