Техническое обслуживание – Замена деталей
Для проведения ремонтных
работ демонтируйте клапан
из трубопровода. Давление в
трубопроводе должно быть
сброшено
и трубопровод
должен быть сдренирован и
осушен.
В
случае необходимости
перед пуском трубопрповод с
клапаном можно испытать на
нейтральных средах.
3.1
Плунжерное уплотнение
1. Ключом на 26 открутите от клапана
полностью привод, включая
верхнюю часть клапана.
Очистите корпус клапана, уделяя
особое внимание седлу.
2.
Открутите контргайку (2.1), используя
3- милимметровую шестигранную
отвертку, удерживая плунжер/шток
привода в неподвижном состояния с
помощью ключа на 8.
3.
Снимите уплотнительное кольцо PTFE
(2.2)
и плунжерный диск (2.3).
4.
Тщательное очисите все детали и
замените уплотнительное кольцо
PTFE.
5. Соберите детали в обратном порядке,
заменив прокладку корпуса (3.1) в
верхней части клапана.
Моменты затяжки, требуемые для
верхней части клапана, указаны в
таблице, рис.4.
DN Моменты
затяжки
G ½…G ¾ “
15…20 40 Нм
G 1…G 1 ¼ “
25…32 80 Нм
1 Корпус
2 Плунжер с штоком
плунжер/привода
2.1 Контргайка
2.2 PTFE уплотнение
2.3 Плунжерный диск
3 Верхняя часть клапана
3.1 Прокладка корпуса

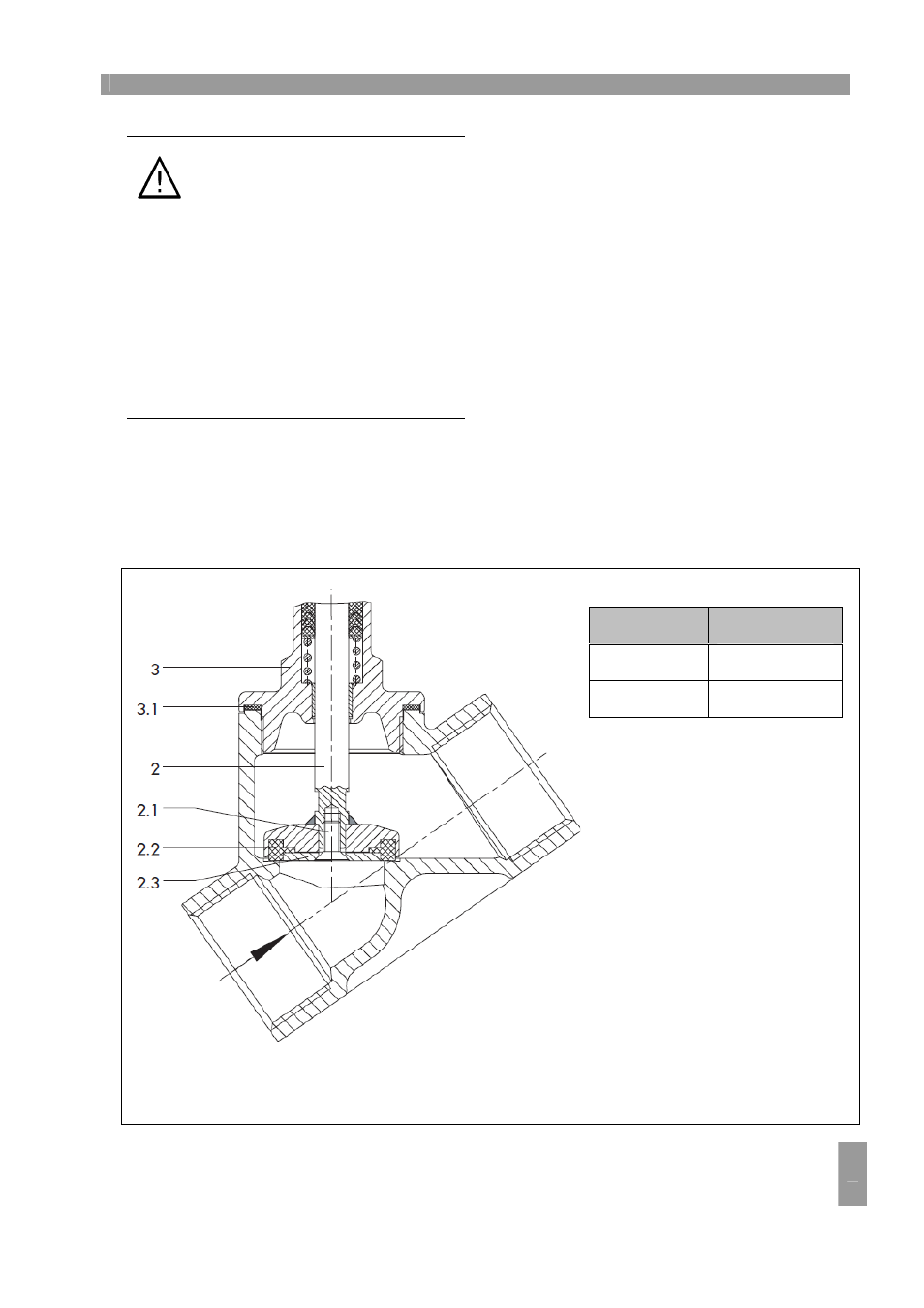

Рис.4 Замена плунжерного уплотнения
