- 17 -
Монтаж на клапан

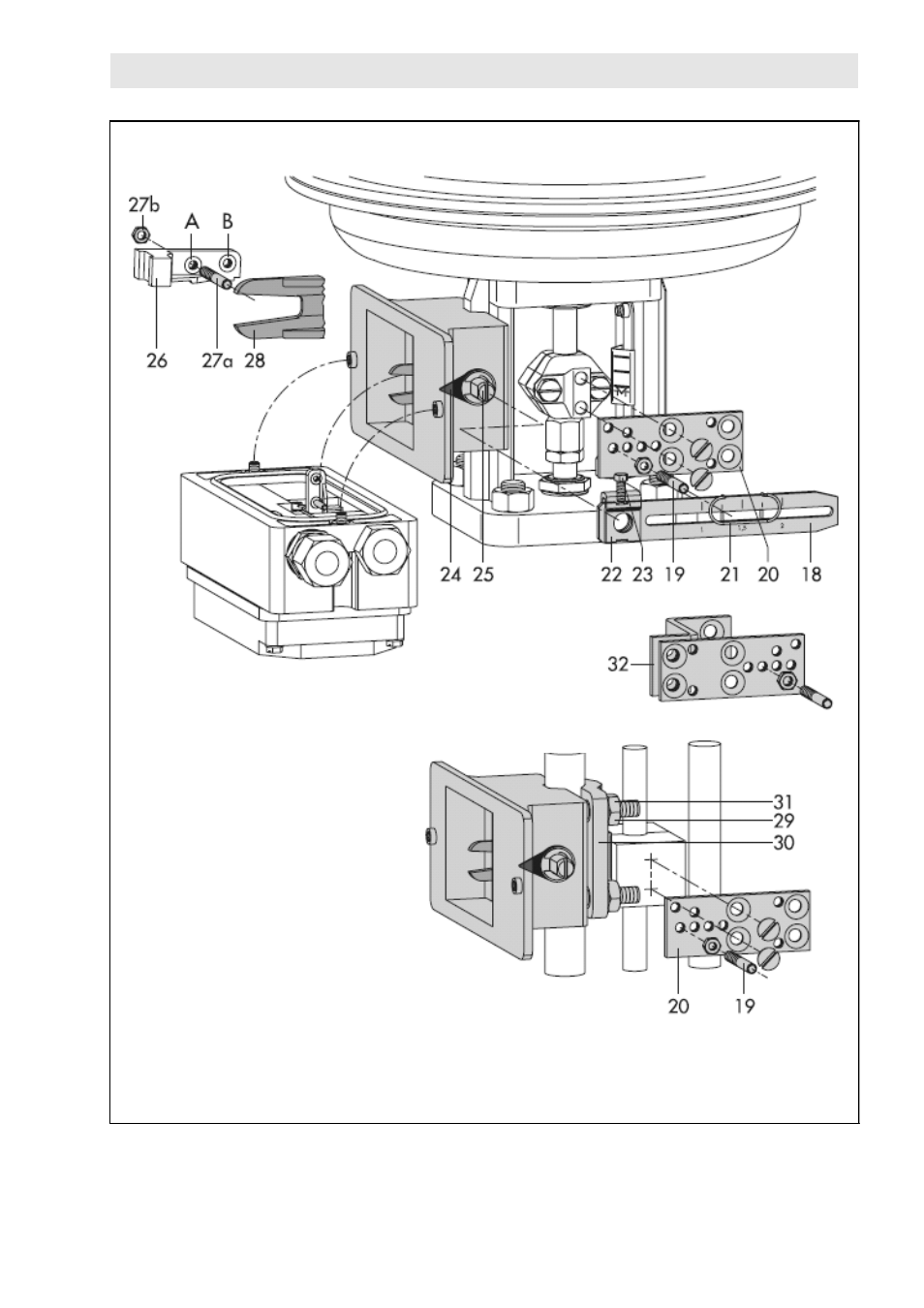

Рис.7 • Монтаж согласно IEC 60534-6 (NAMUR)
EB 8355-2 RU
расположение
деталей при монтаже
установка
на ребре NAMUR
установка на стержне
18. Рычаг N1, N2
19. Штифт
20. Плата
21. Скоба
22. Зажимная плата
23. Винт
24. Указатель
25. Вал
26. Рычаг позиционера
27а Передаточный штифт
27b Контргайка
28. Уголок
29. Штифтовые винты
30. Плата
31. Гайки
32. Монтажный уголок
