3
Устройство и принцип
действия
Электронный сигнализатор конечных
положений 3738-20 может изменять
настройку
соленоидного
клапана
и
сигнализатора конечных положений без
изменения величины сигнала.
Основные возможности электронного сиг-
нализатора конечных положений:
•
Объединение функций соленоида и
сигнализатора конечных положений в
одном корпусе
•
2-х проводная система от присоеди-
нения сигнализатора конечных поло-
жений А без использования вспомога-
тельной энергии
•
Бесконтактное измерение угла вра-
щения магниторезистивным сенсором
•
Встроенная диагностика с функцией
тестирования частичным ходом (PST)
•
подходит для применения в систе-
мах повышенной безопасности SIL 2
è SIL 3.
Рис. 3 и
Электронный сигнализатор конечных
положений приспособлен для монтажа
на поворотных приводах. Угол поворота
измеряется
бесконтактно
магнитом,
установленным на валу привода при
помощи винта. AMR сенсор, располо-
женный в устройстве вместе с измери-
тельной электроникой (1), может опре-
делить изменение магнитного поля и,
как результат, отследить вращение при-
вода.
Поворотный привод управляется соле-
ноидом (7), который преобразует ди-
скретный сигнал, посылаемый управля-
ющим
прибором
(6), в дискретный
управляющий сигнал.
Сигнализатор конечных положений для
положения безопасности (контакт A, 13)
и сигнализатор конечных положений
для рабочего положения (контакт B, 14)
посылает сигнал, когда клапан дости-
гает установленного положения. Пере-
ключающие точки на контактах могут
быть настроены по контуру вращения
привода. Контакт C (15) обозначает
момент, когда достигнут предел тести-
рования частичным ходом.
Контакт-сигнализатор ошибок STAT (16)
обозначает изменения статуса и воз-
никшие ошибки.
Сигнализатор с внешним соленоидом
(Рис. 4) приспособлен для больших при-
водов. Принцип действия такой же.
EB 8390 RU
7
Устройство и принцип действия

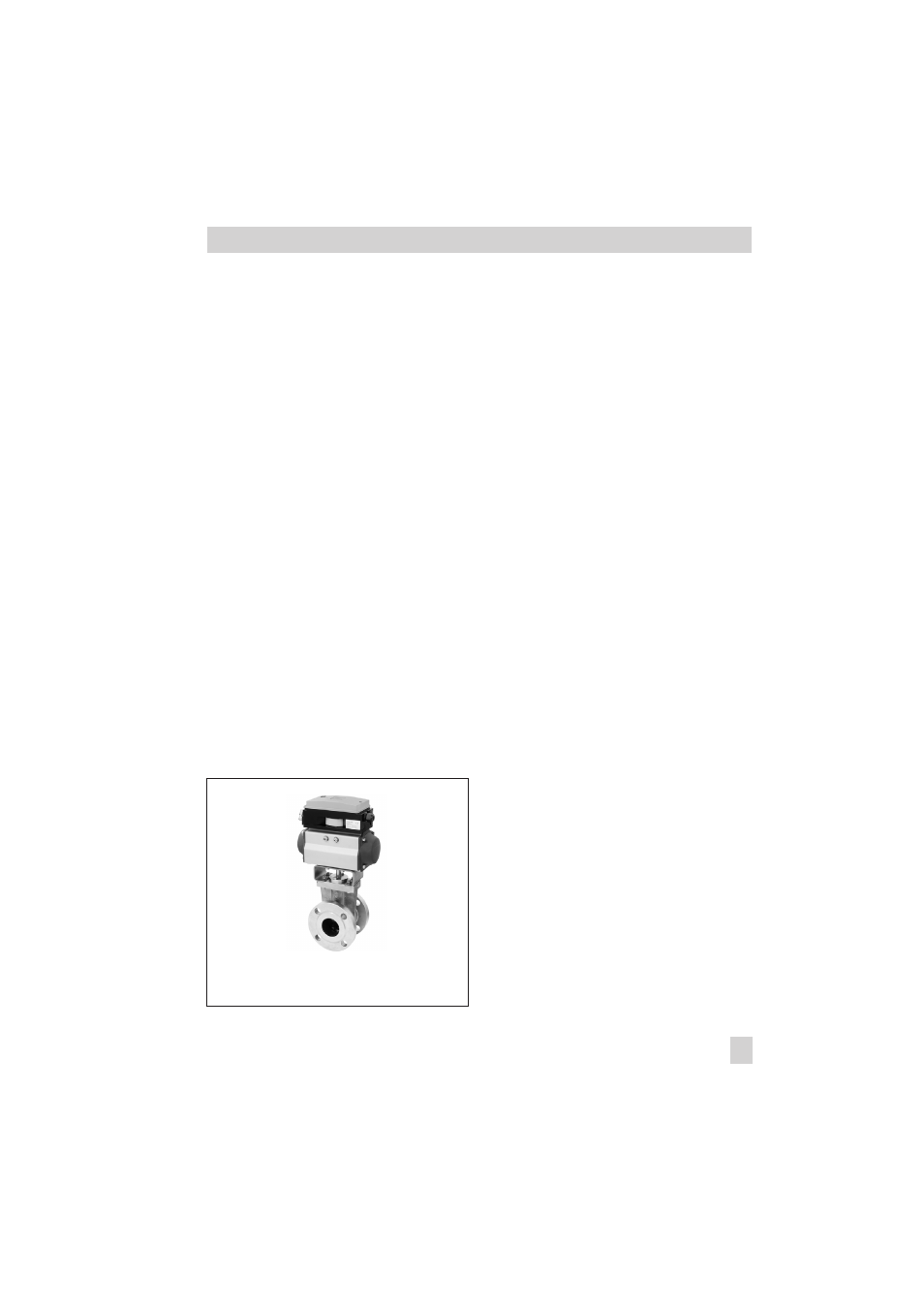

Рис. 2 · Клапан с установленным
сигнализатором конечных положений
(со встроенным соленоидом)
