3. Монтаж
Положение при монтаже:
-
с приводом тип 3274 стоячее и висящее,
горизонтально - только влево
-
с приводом тип 5802 – любое
- с приводом тип 5824 – стоячее или
горизонтальное.
Клапаны можно применять для смесительного
или распределительного режимов. При этом
непременно следует соблюдать направления
втекания и вытекания среды в местах
соединений А, В и АВ, отмеченные символами
на шильдике корпуса клапана.
Некоторые
примеры монтажа клапана
приводятся на рис.6.
При выборе места монтажа необходимо
учитывать, что клапан после окончательной
установки
технологического оборудования
должен оставаться легко доступным для
технического обслуживания.
Трубопроводы
перед монтажом следует
тщательно промыть.
Для того, чтобы увлекаемые средой твердые
частицы,
сварная окалина или другие
загрязнения, не нарушали надежной работы и,
прежде всего, плотный затвор клапана, на его
входе
устанавливается грязеуловитель
(например, SAMSON тип 2 NI).
Корпус клапана должен монтироваться без
механических напряжений.
При необходимости установить опоры для
трубопроводов вблизи мест присоединения
клапана.
3.1 Грязеуловитель
Грязеуловитель устанавливается перед
входом клапана.
Направление потока среды должно совпадать
со стрелкой на его корпусе.
Фильтрующая сетка должна быть обращена
вниз. Предусмотреть при монтаже достаточно
места для легкой замены фильтрующего
элемента.
3.2 Дополнительные монтажные
работы
Рекомендуется перед грязеуловителем, и
после клапана установить ручные отсечные
вентили для отключения клапана на время
проведения профилактических работ и при
длительных производственных паузах.
Смесительный клапан для
смесительного режима
Смесительный клапан для
распределительного режима
прямой ток
обратный ток
прямой ток
обратный ток
Распределительный клапан для
смесительного режима
Распределительный клапан для
распределительного режима
прямой ток
обратный ток
прямой ток
обратный ток

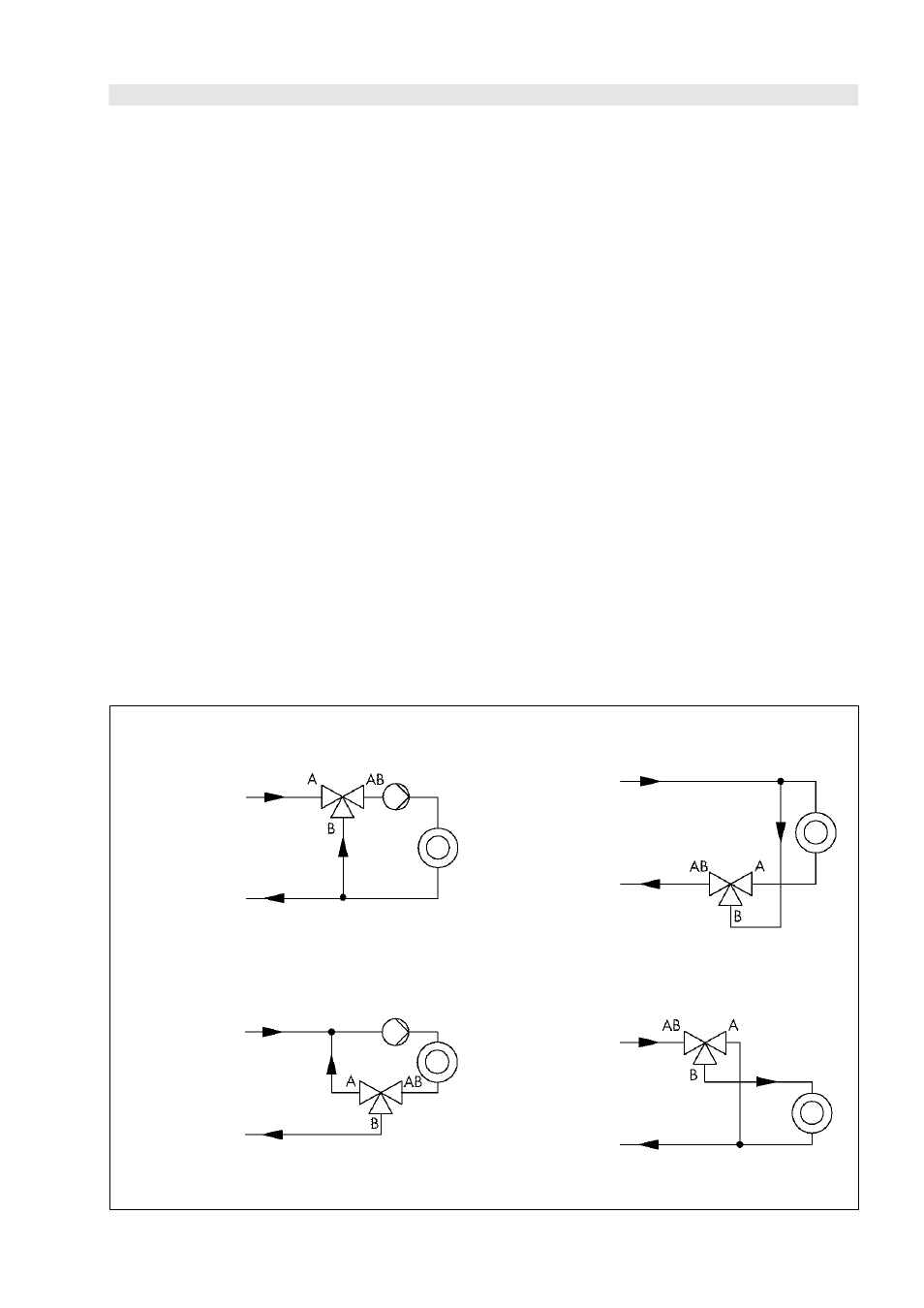

Рис. 6 • Примеры установки
