C4603M-C-RU (11/09)
9
НАСТРОЙКА СЕТИ
1. Выбрать протокол DHCP или статический адрес.
•
DHCP: Выбрать DHCP, если вы хотите, чтобы сеть автоматически присваивала IР-адрес устройству
NSM5200. Перейти к «Настройке пула», чтобы продолжать настройку конфигурации элемента пула.
•
Статический: Выбрать статический адрес, если вы хотите присвоить IР-адрес вручную. Кроме того,
для устройства NSM5200 потребуется задать уникальный IР-адрес, маску подсети и адрес шлюза.
ПРИМЕЧАНИЕ: Если вы вручную измените IР-адрес и щелкните на кнопке «Сохранить», то на
короткое время появится сообщение «Перезапуск сервисов, подождите...», после чего появится
диалоговое окно «Перезагрузка NSМ» (см. рис. 4). После рассмотрения информации о перезагрузке
щелкните на кнопке «ОК», чтобы закрыть диалоговое окно.

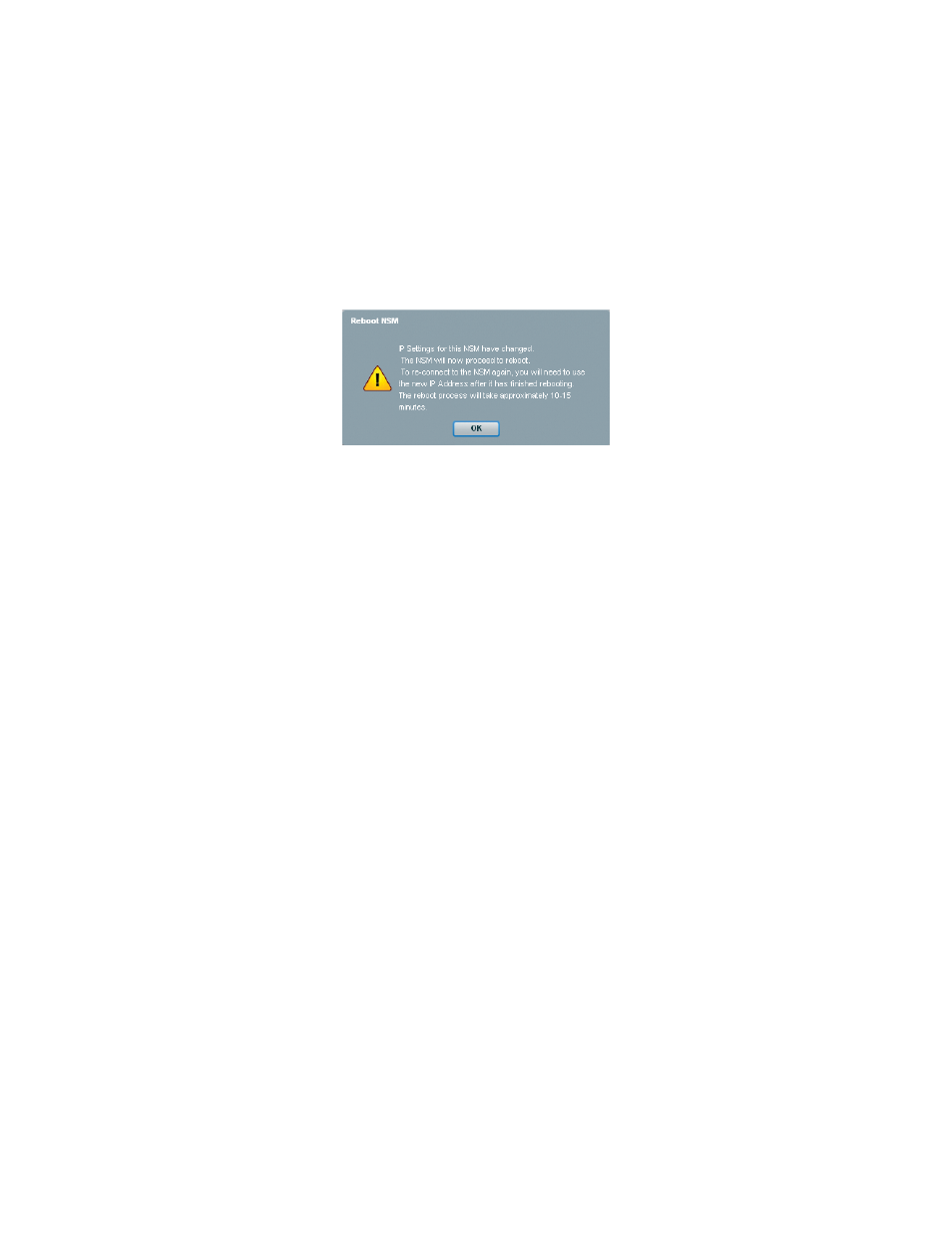

Рис. 4. Диалоговое окно перезагрузки NSМ
НАСТРОЙКА ПУЛА
1. Выбрать соответствующий часовой пояс, который будет использоваться этим устройством.
2. Имя пула: Ввести удобное в пользовании наименование для этого пула.
3. Сервер NTP: Напечатать IР-адрес сервера NТР, используемого для синхронизации времени в сети. Если в
качестве сервера NТР используется менеджер системы Endura, то следует ввести его IР-адрес.
ПРИМЕЧАНИЕ: Сервер NТР должен работать в то время, когда вы присваиваете IР-адрес устройству
NSM5200.
4. Менеджер прерываний SNMP: Если используется система мониторинга сети по упрощенному протоколу
сетевого менеджмента (SNМР), то следует указать IР-адрес менеджера прерываний SNМР, куда будут
направляться прерывания, генерируемые этим протоколом.
5. Адрес по протоколу IP для передачи функций при отказе: Введите статический IР-адрес,
зарезервированный для этого пула. Этот адрес представляет собой виртуальный IР-адрес для устройства
NSM5200. Для этого применяется неиспользованный IР-адрес в сети.
ПРИМЕЧАНИЕ: Этот IР-адрес не должен совпадать с IР-адресами устройств, используемыми для
менеджера или для элементов пула. Если вы используете протокол DHCP, то виртуальный IР-адрес
должен находиться за пределами блока адресов, отведенного для DHCP.
6. Ключ менеджера: Обратите внимание на ключ, генерируемый для пула хранения; этот ключ потребуется
для добавления элементов пула. Для генерирования другого ключа следует щелкнуть на кнопке
«Генерировать ключ».
7. Щелкнуть на кнопке «Сохранить», чтобы сохранить эту настройку.
