Введение

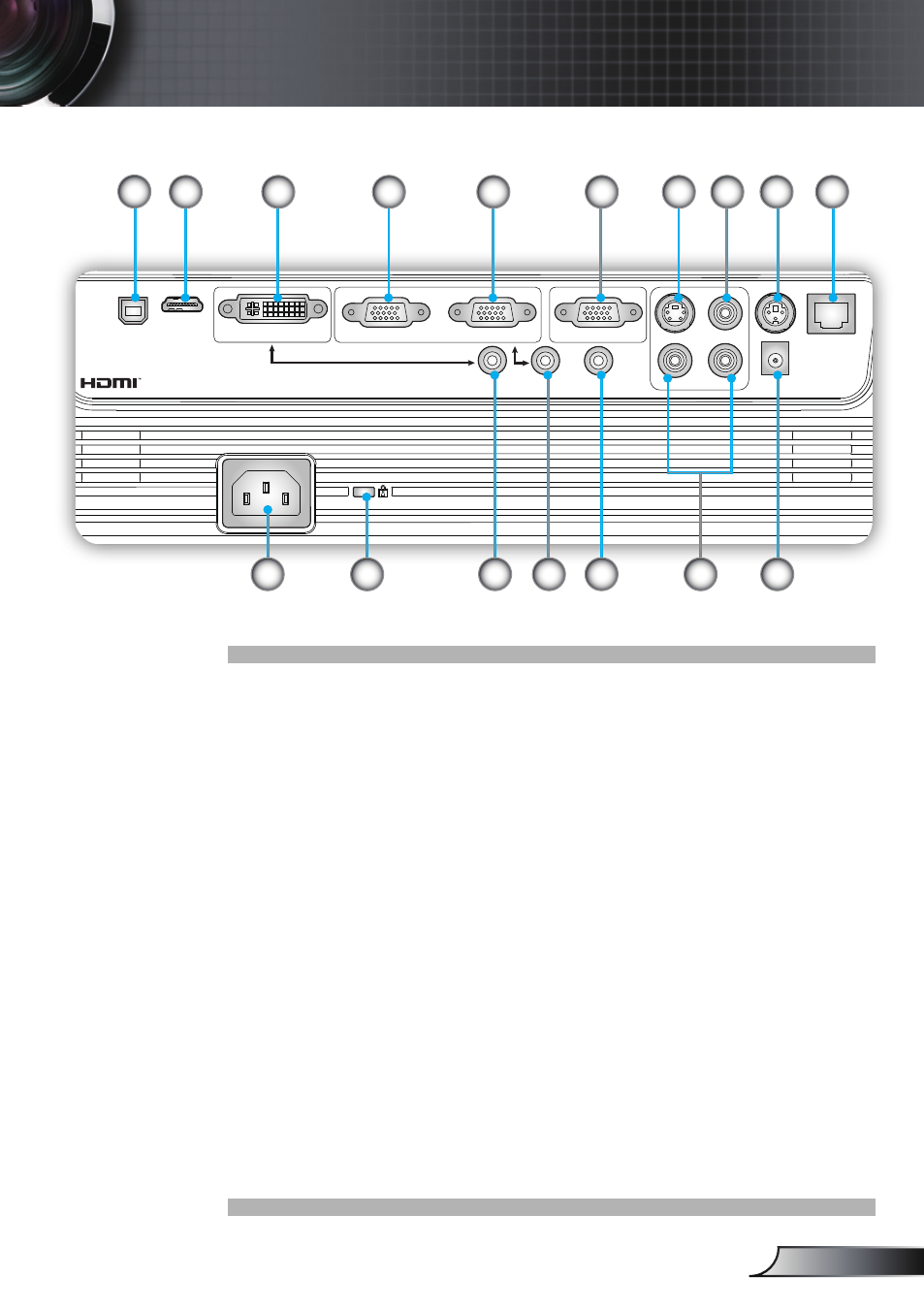

Входные/выходные соединения
1. Разъем USB (подключается к ПК для дистанционного управления
с помощью мыши)
2.
Разъем HDMI
3. Разъем DVI-D (вход цифрового сигнала с ПК (HDCP))
4. Разъем входа сигнала VGA1 и SCART
(вход аналогового сигнала ПК, компонентного видеосигнала,
HDTV и SCART)
5. Разъем входа сигнала VGA2
(аналоговый сигнал ПК, компонентный видеосигнал и HDTV)
6. Разъем выхода сигнала VGA (проходной выход для подключения
монитора)
7. Входной разъем стандарта S-Video
8. Входной разъем комбинированного видеосигнала
9. Разъем RS-232 (3-контактный)
10. Разъем локальной сети RJ45
11. Разъем электропитания
12. Отверстие для установки замка Kensington
TM
13. Входной звуковой разъем 1 (3,5 мм мини-джек) (по умолчанию
для DVI-D)
14. Входной звуковой разъем 2 (3,5 мм мини-джек) (по умолчанию
для VGA)
15. Выходной звуковой разъем (3,5 мм мини-джек)
16. Входной звуковой разъем 3 (L/R RCA) (по умолчанию для S-video
и композитного сигнала)
17. Разъем пускового реле 12В
