Введение

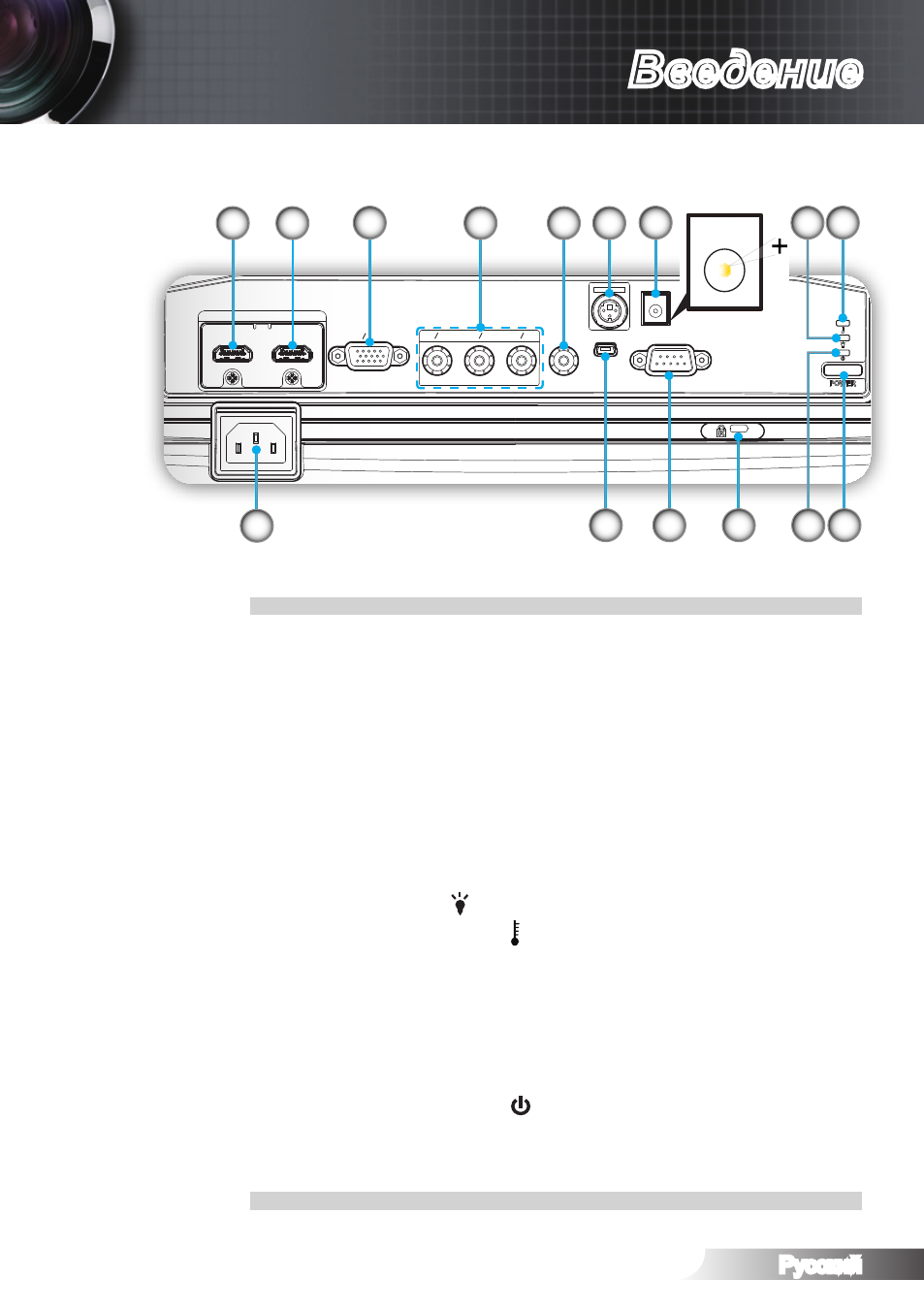

Соединительные разъемы
Входной разъем HDMI1
1.
Входной разъем HDMI2
2.
Разъем VGA-In/YPbPr
3.
(вход аналогового сигнала ПК, компонентного видеосигнала,
HDTV и YPbPr)
Входной разъем компонентного видеосигнала
4.
Входной разъем комбинированного видеосигнала
5.
Выходной разъем 3D-синхронизации (5 В)
6.
Разъем пускового реле (12 В, 250 мА)
7.
Индикатор лампы
8.
(указатель состояния лампы проектора)
Индикатор температуры
9.
(указатель состояния температуры
проектора)
Сетевая розетка
10.
Технический разъем USB
11.
Разъем RS-232 (9-контактный)
12.
Отверстие для установки замка Kensington
13.
TM
Индикатор температуры
14.
(указатель состояния температуры
проектора)
Кнопка питания
15.
HDMI 1
HDMI 2
VGA YPbPr
Y G
Pb B
Pr R
VIDEO
SERVICE
RS-232
12V Trigger
3D SYNC
Out (5V)
POWER
5
9
3
10
12
13
6
7
1
4
11
8
15
12V OUT
14
2
