Инструкция по эксплуатации INTRO AMP-TY01 адаптер TOYOTA
Контроллер усилителя toyota-amp
Контроллер усилителя TOYOTA-AMP
Данное устройство позволяет при замене штатного головного устройства сохранить в
аудиосистеме автомобиля Toyota или Lexus штатный усилитель. Устройство протестировано на Toyota
LandCruiser 100, Toyota LandCruiser 120 Prado, Lexus RX300 (2003-2009).
Адаптер включает усилитель в следующем режиме:
- громкость - максимум,
- тембр - 0,
- баланс - 0,
- фадер - 0,
- входы адаптера рассчитаны на сигнал 1 вольт. Если выходы магнитолы не соответствуют
указанному параметру (1 вольт), возможно изготовление адаптера с измененными параметрами.
Таким образом, регулировки громкости, тембров и баланса осуществляются самой магнитолой.
В том случае, когда вся акустика (передняя и задняя) подключена к усилителю, регулировка фадер не
поддерживается. Если к усилителю подключены фронтальные выходы головного аппарата, т.е.
усилитель работает только на переднюю акустику, а заднюю акустику подключить непосредственно к
выходам на заднюю акустику головного устройства, тогда регулировка фадер будет функционировать.

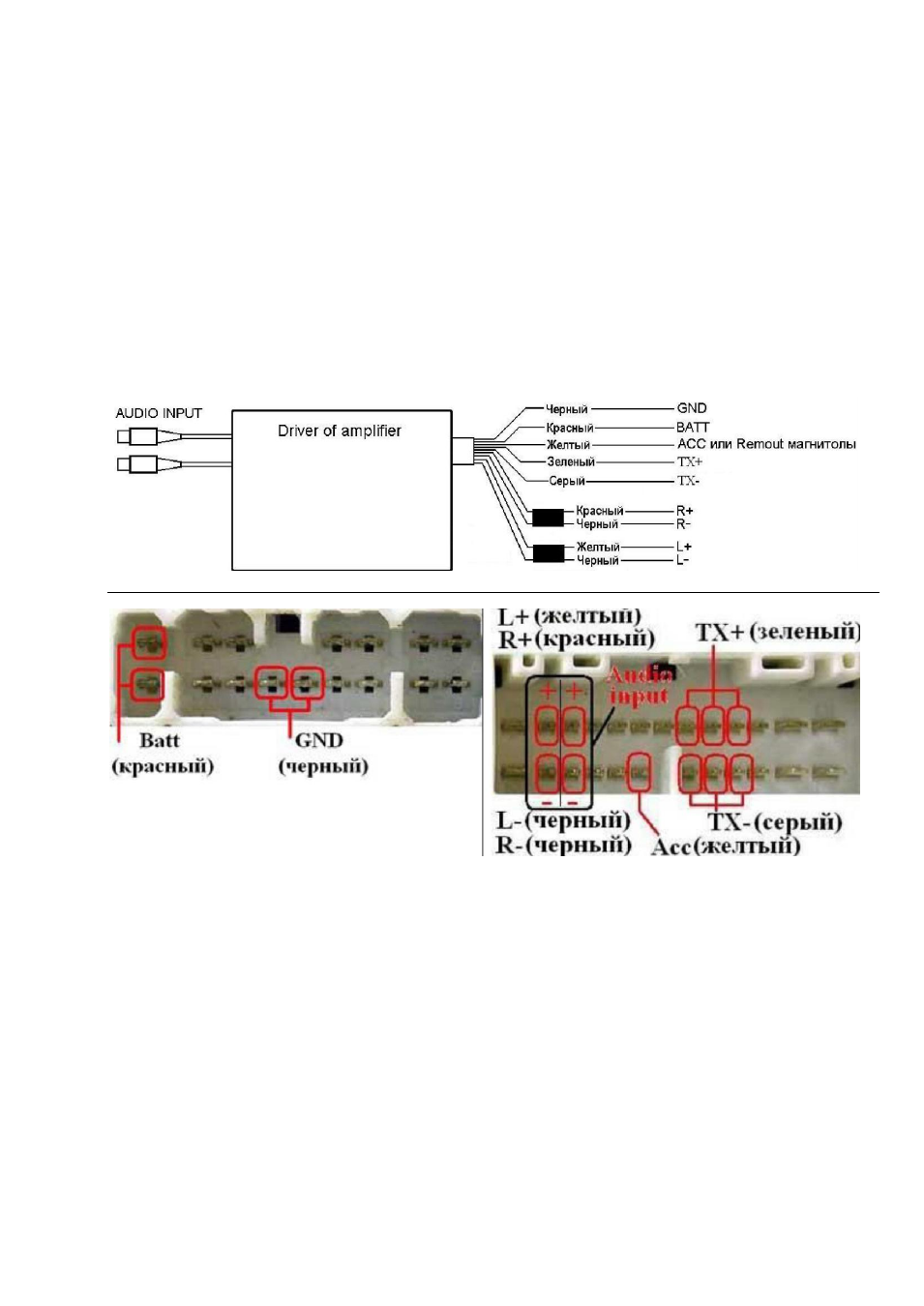

Рис.1. Адаптер Toyota-AMP
Рис.2. Разъем усилителя
Рис.3. Разъем усилителя
Контроллер усилителя однократно активирует штатный усилитель при появлении напряжения на
желтом проводе. Желтый провод контроллера должен быть соединен с проводом "ACC" штатного
усилителя и вместе с последним может быть подключен к контактам "ACC" автомобиля или "Remout"
устанавливаемой магнитолы. В первом случае усилитель будет включаться при включении зажигания,
во втором при включении магнитолы. Выключаться - соответственно.
Контроллер усилителя содержит встроенные звуковые цепи для трансляции звукового сигнала,
выполненные по дифференциальной схеме с симметричными выходами. Также допускается
подключение звуковых выходов магнитолы напрямую к контактам штатного усилителя без
использования встроенных в контроллер звуковых цепей (в соответствии с рисунком ниже). При таком
подключении уровень сигнала уменьшится вдвое.
В редких случаях, когда между контроллером усилителя и штатным усилителем оказывается
длинная соединительная линия, на которую воздействуют импульсные помехи, встроенные в
контроллер операционные усилители могут самовозбуждаться. Проявляется это в виде непостоянных и
немонотонных дополнительных шумов. Устранить такую проблему можно одним из трех способов:
1) Подключить контроллер вблизи штатного усилителя, исключив длинную соединительную
линию.
2) Установить в цепи передачи звука от контроллера к усилителю дополнительные резисторы
номиналом от 300 до 510 Ом (в соответствии с рисунком). Сигналы в этом случае будут проходить через
