Подключение внешних устройств
27
x21SR62/74xDIO.006

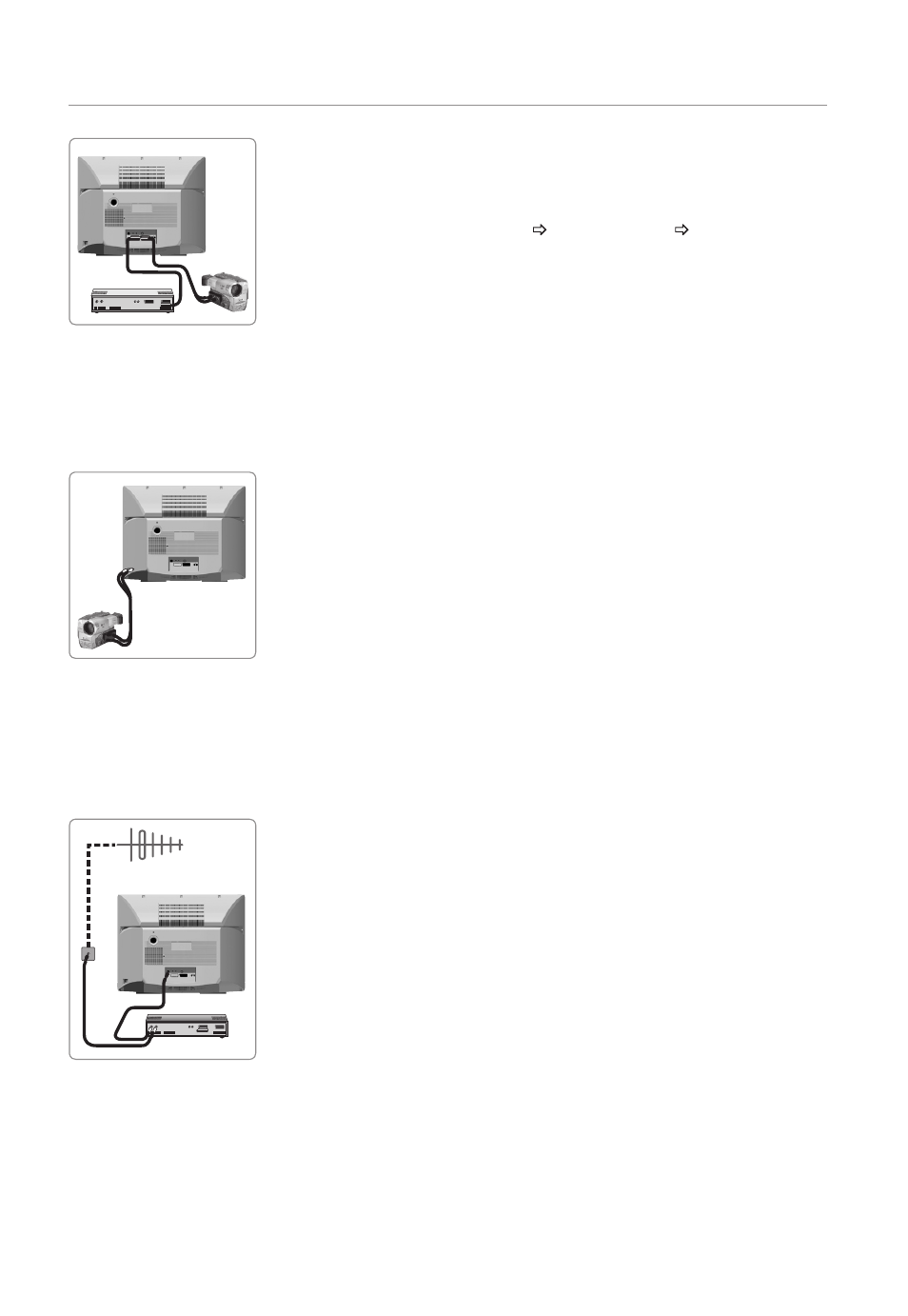

Запись видеосигнала с другого внешнего устройства.
Подключите второе внешнее устройство к разъему AV-2 («тюль-
пан» или «S-VIDEO») согласно инструкциям в разделах «Разъем
AV-2» ниже. В меню ОПЦИИ Установки AV в пункте Выход
AV-1 установите «AV-2».
Не забудьте при этом в меню Установки AV правильно указать тип
входного сигнала («S-Video» или «композитный») в пункте «Вход
AV-2». Включите внешние устройства и осуществите запись. Во
время записи вы можете продолжать смотреть и переключать телевизионные программы.
Для записи звукового сопровождения либо для подключения внешнего усилителя мощности
или ресивера можно воспользоваться разъемом RCA (тюльпан) или «COAXIAL» (цифровой
выход звука DVD)* , расположенным на задней части корпуса.
Разъемы AV2 (RCA и SVIDEO)
Звуковой разъем кабеля от внешнего устройства («тюльпаны» крас-
ного и белого цвета) подключите к разъему «AUDIO». Видеоразъем
кабеля («тюльпан» желтого цвета) подключите к разъему «VIDEO».
Для воспроизведения изображения выберите видеорежим «AV2».
В меню «Установки AV» в пункте «Вход AV2» должно быть уста-
новлено «композитный».
Если внешнее устройство имеет выход «SVIDEO», подключите его
соответствующим кабелем ко входу «SVIDEO».
Такое подключение обеспечивает наилучшее качество изображения. Вход «VIDEO» в этом
случае должен быть отключен! Для воспроизведения изображения выберите видеорежим
«AV2». В меню «Установки AV» в пункте «Вход AV2» должно быть установлено «Sвидео».
Подключение видеомагнитофона по радиочастоте
Радиочастотный выход видеомагнитофона соедините с антенным
гнездом телевизора кабелем, входящим в комплект видеомагни-
тофона. Телевизионную антенну подключите к антенному гнезду
видеомагнитофона.
Настройте телевизор на канал работы видеомагнитофона
(см. главу РУЧНАЯ НАСТРОЙКА). Запомните канал, например, под
номером «0» и присвойте ему имя, например «ВИДЕО».
Для воспроизведения изображения от видеомагнитофона исполь-
зуйте запомненную программу.
