установка посудомоечной машины

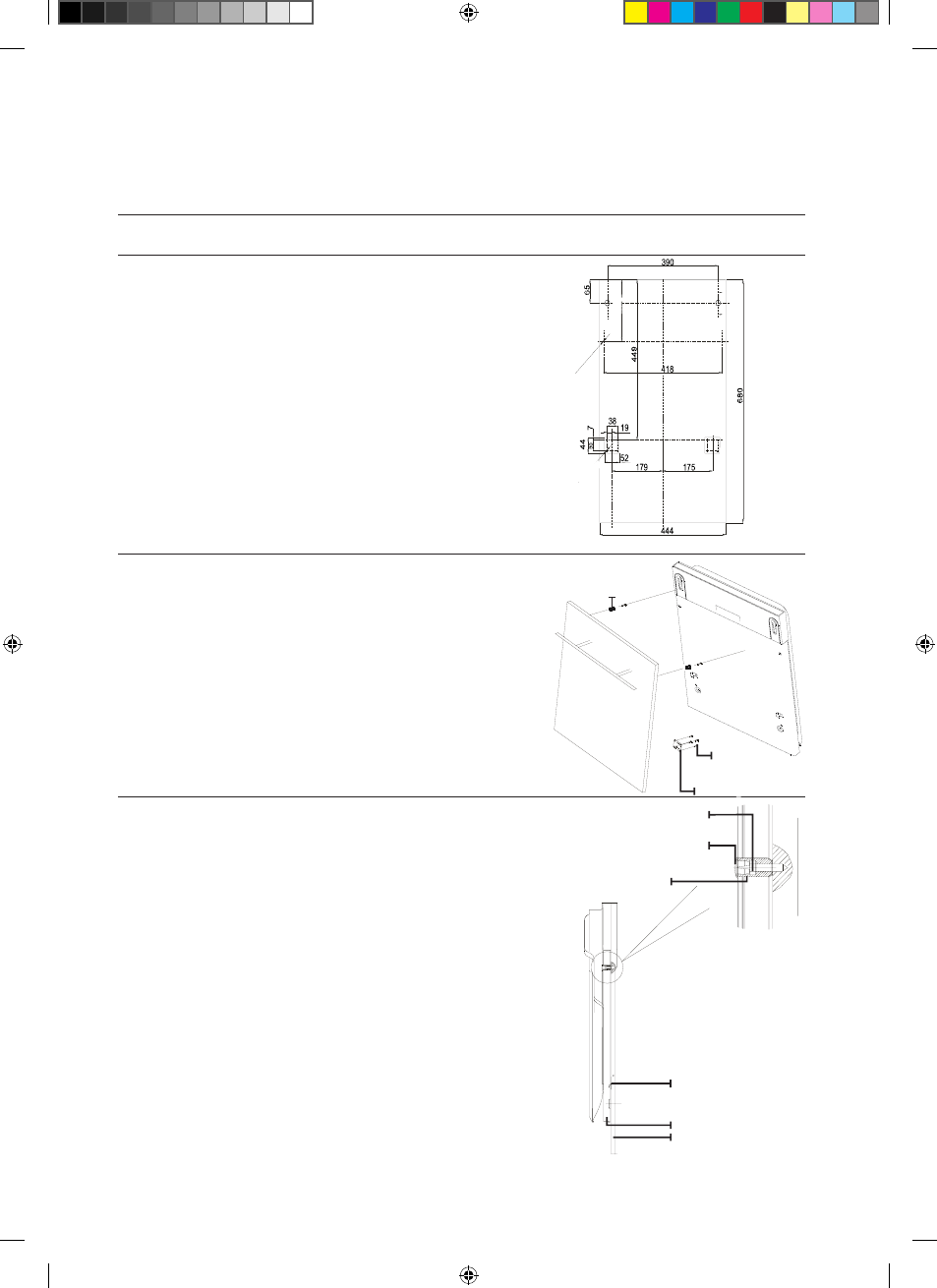

РАЗмЕРЫ ДЕкОРАтИВНОй ПАНЕлИ И ЕЕ УСтАНОВкА
1. Декоративная панель должна быть изготовлена в
соответствии с размерами, указанными на рисунке.
2. Установите крюк на деревянную декоративную панель и
вставьте крюк в паз на внешней дверце посудомоечной
машины.
3. После расположения панели зафиксируйте ее на внешней
дверце с помощью винтов и болтов.
1) Снимите крышку.
2) Заверните винт.
3) Наденьте крышку на место.
установка посудомоечной
машины
Крючок
Винт с потайной
головкой St4
Нижний крюк
Винт 4 X 18
Крюк для декоративной
панели
Крышка
Прокладка для
декоративной панели
Декоративная панель
Внешняя дверца
посудомоечной машины
(единицы:
2
: ш
2
8
: ш
2
глубина
172,5
