Відтворення зображень на екрані телевізора
Підключіть відеокамеру до вхідного гнізда телевізора або відеомагнітофона за
допомогою з’єднувального кабелю A/V або з’єднувального кабелю A/V із гніздом
S VIDEO . Для цього підключіть відеокамеру до електричної розетки за допомогою
адаптера змінного струму, щo дoдaєтьcя (стор. 11). Ознайомтеся також із посібниками
з експлуатації, які дoдаються до пристроїв, що підключаються.
З’єднувальний кабель A/V (дoдається)
Підключення до іншого пристрою через гніздо A/V за допомогою з’єднувального кабелю
A/V.
З’єднувальний кабель A/V із гніздом S VIDEO (дoдається окремо)
Після підключення до іншого пристрою через гніздо S VIDEO за допомогою
з’єднувального кабелю A/V із кабелем S VIDEO (продається окремо) можна отримувати
зображення кращої якості, ніж за використання з’єднувального кабелю A/V. Підключіть
білий і червоний штепселі (лівий і правий аудіоканали) і штепсель S VIDEO (канал
S VIDEO) з’єднувального кабелю A/V до кабелю S VIDEO (продається окремо). Не
потрібно підключатися за допомогою жовтого штепселя. Якщо підключити лише
штепсель S VIDEO, звук не виводиметься.
Встановіть селектор входів телевізора на вхід, до якого буде підключено
відеокамеру.
Докладніші відомості див. у посібнику з експлуатації, який дoдається до телевізора.

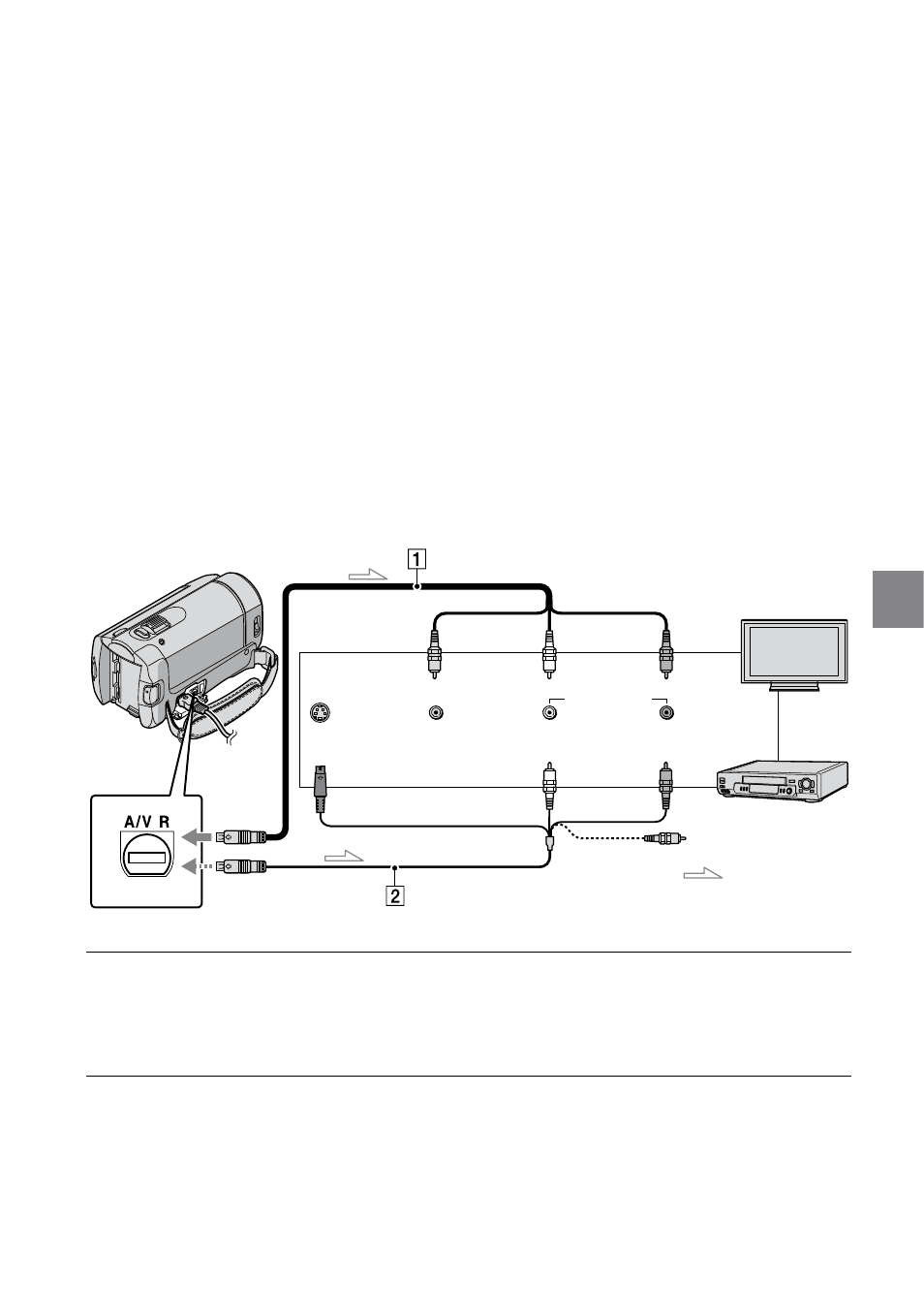

Підключіть відеокамеру до телевізора за допомогою з’єднувального
кабелю A/V (, дoдається) або з’єднувального кабелю A/V із гніздом
S VIDEO (, продається окремо).
Підключіть відеокамеру до вхідного роз’єму телевізора.
Дистанційний з’єднувач A/V
IN
VIDEO
AUDIO
Відеомагнітофони або
телевізори
S VIDEO
(Жовтий)
(Білий)
(Червоний)
(Жовтий)
: Потік
сигналів
