KayakDD-2 Цифровой Эфирный Микшер
Руководство по Инсталляции и Обслуживанию 47
4.11

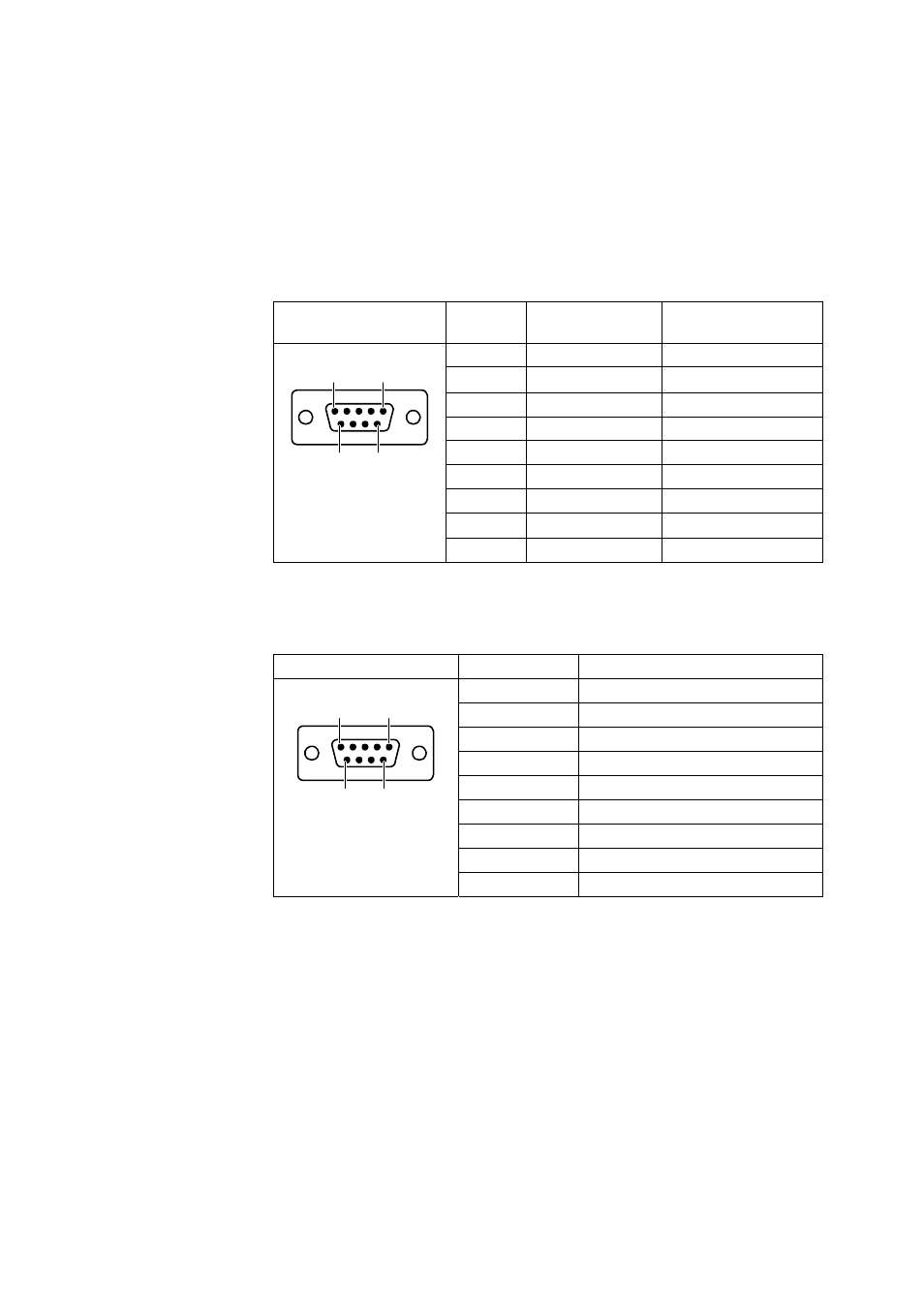

Описание контактов Разъемов
4.11.1
Порт RS 485
Разъем
Контакт
Контроллер
шины
Ответный
1
Корпус
Корпус
2
RxA (
−) TxA
(
−)
3 TxB
(+)
RxB
(+)
4
Общий Сигнала
Общий Сигнала
5
Не используется
Не используется
6
Общий Сигнала
Общий Сигнала
7 RxB
(+)
TxB
(+)
8
TxA (
−) RxA
(
−)
Pin 1
Pin 5
Pin 6
Pin 9
D-9 Female
9
Корпус
Корпус
4.11.2
Порт RS 232
Разъем
Контакт
Сигнал
1
Корпус
2
Передача данных
3
Прием Данных
4
Не используется
5
Общий Сигнала
6
Не используется
7
Готовность передачи
8
Запрос на передачу
Pin 1
Pin 5
Pin 6
Pin 9
D-9 Female
9
Не используется
