2 ACCO-USB
SATEL
2 – разъем RJ-45 для подключения считывателя проксимити карт ACCO-USB-CZ.
3 – разъем USB для подключения конвертера к компьютеру.
4 – разъем DB-9 для подключения магистрали связи RS-485.
2. Подключение конвертера к компьютеру
Конвертер ACCO-USB может быть подключен к компьютеру с установленной
операционной
системой Windows 98/ME/2000/XP/VISTA. Для
подключения
используется USB кабель, поставляемый в комплекте с конвертером. После
подключения, включается зеленый светодиод конвертера, обозначенный PWR.
Система Windows автоматически обнаружит подключение нового устройства и выведет
на экран окно программы мастера установки нового оборудования, который проведет
пользователя через процесс установки драйверов для нового оборудования. Драйверы
конвертера ACCO-USB находятся на прилагаемом к устройству CD диске. Некоторые
версии операционной системы Windows могут предупреждать, что программное
обеспечение не имеет сертификатов соответствия Windows. Установку драйверов
необходимо продолжать, несмотря на эти предупреждения. После установки
драйверов в компьютере, будет доступен дополнительный COM порт. С помощью этого
порта и конвертера ACCO-USB, программа ACCO-SOFT-LT будет соединяться
с модулями, подключенными к магистрали RS-485. В окне менеджера устройств
появятся два новых устройства (USB <--> RS 485 Serial Converter и Acco-USB Serial
Port).
После подключения к компьютеру и установки драйверов конвертер работает, не
требуя обслуживания.
3. Магистраль связи RS-485
Модули контроллера точки прохода ACCO-KP и ACCO-KP-PS, а также конвертера
ACCO-USB необходимо подключать по топологии «шина» (параллельно один за
другим, не рекомендуется подключать модули по топологии «звезда»). Способ
построения магистрали RS-485 показан на рисунке 2.
1 3
A RS485 B
1
A RS485 B
2
A RS485 B
255
A
B
A
B
R
T
R
T

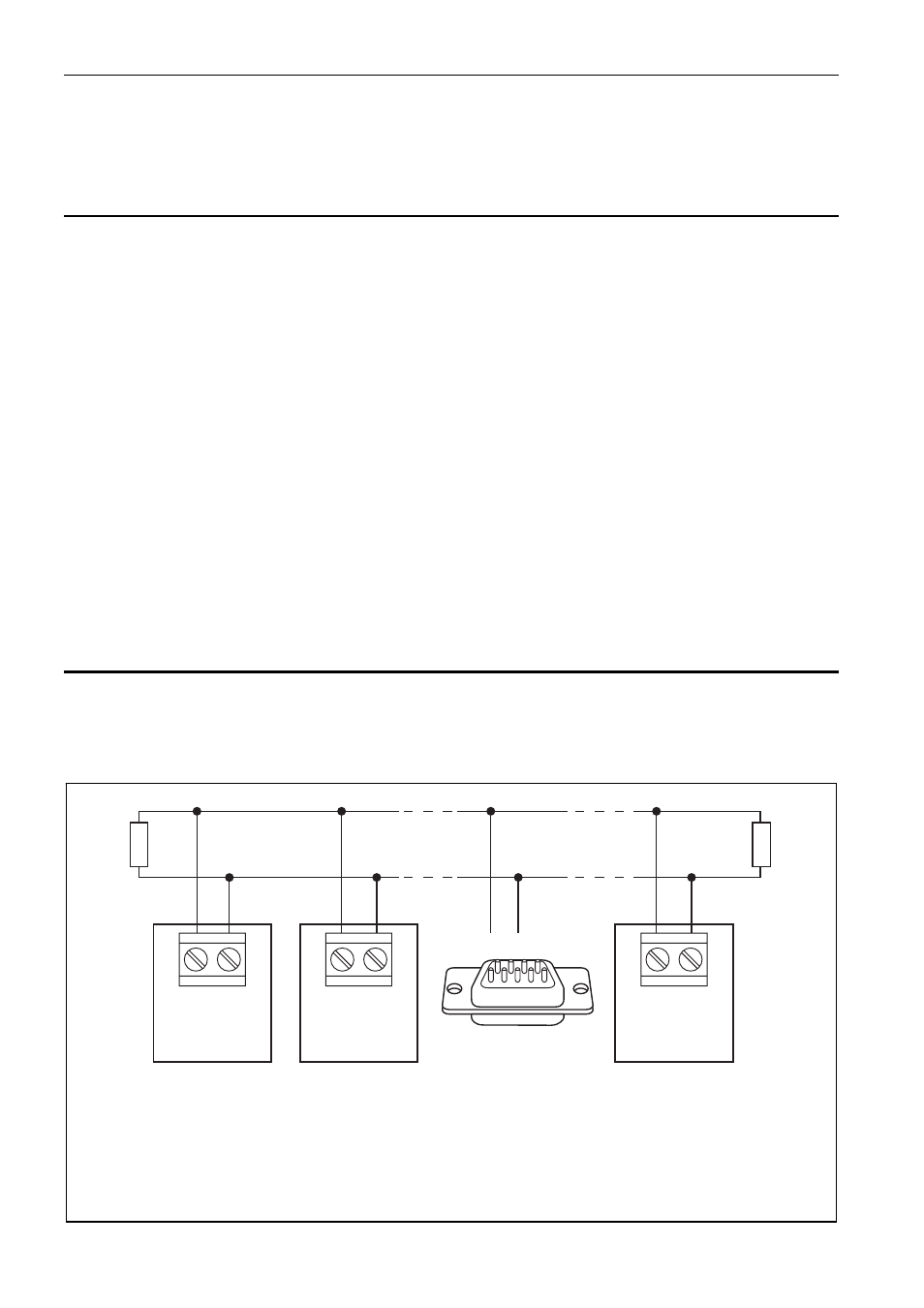

Рис. 2. Схема показывает магистраль связи RS-485 и способ подключения к ней
модулей. Разъем DB-9 «папа», предназначенный для подключения магистрали
RS-485 к конвертеру (входящий в комплект поставки), представлен на рисунке
со стороны точек пайки. Конвертер ACCO-USB может быть подключен
к магистрали в любом месте. В начале и в конце магистрали необходимо
установить резисторы 100 Ω.
