Инструкция по эксплуатации Satel DB9F/RJ-KPL
Db9f/rj-kpl
КОМПЛЕКТ КАБЕЛЕЙ ДЛЯ
ПРОГРАММИРОВАНИЯ УСТРОЙСТВ
С ПОРТОМ RS-232
DB9F/RJ-KPL
db9frj_ru 05/15
В состав комплекта DB9F/RJ-KPL входит: основной кабель DB9F/RJ, переходник
RJ/PIN5-LCD
и розетка с двумя разъемами типа RJ (6 pin). К двум первым кабелям
приклеены метки зеленого цвета с соответствующим названием.
Комплект DB9F/RJ-KPL выпускается вместо двух ранее выпускаемых кабелей
с артикулами в прайслисте: DB9F/PIN5 (или RS-CA64/CA10) и DB9F/RJ. Он
предназначен для подключения к компьютеру устройств с портом RS-232, независимо
от типа разъемов, которыми они оборудованы (PIN-5 или RJ).
Комплект предназначен для работы с:
−
приемно-контрольными приборами: INTEGRA, CA-64, CA-10;
−
ЖКИ клавиатурами ПКП серии INTEGRA, CA-64 и CA-10;
−
коммуникационными модулями: GSM-4S, GSM LT-2S, GSM LT-1S;
− ACU-100 –
контроллером беспроводной системы ABAX.
На находящихся ниже рисунках представлены схемы подключения.

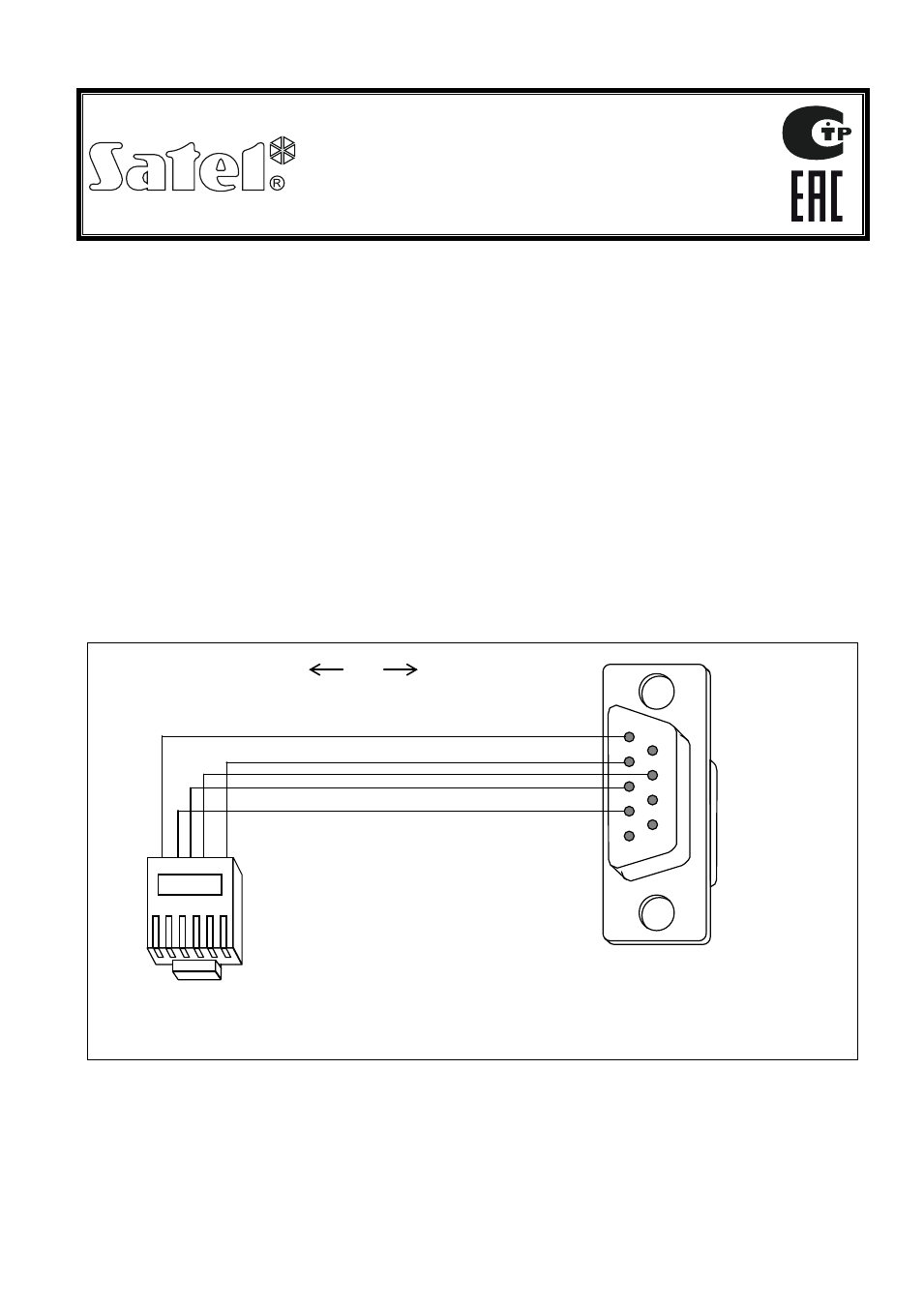

Рисунок 1. Схема подключения кабеля DB9F/RJ
к ПКП
(
вид разъема RJ)
DB9F
к ПК
(
вид разъема DB9F типа «мама»
со стороны точек пайки)
3
8
5
4
2
6 5 4 3 1
