6.2. Практика
Для просмотра графиков импульсной (ИХ) или переходной (ПХ) характеристик
нажмите
F
+
4
или
F
+
5
.

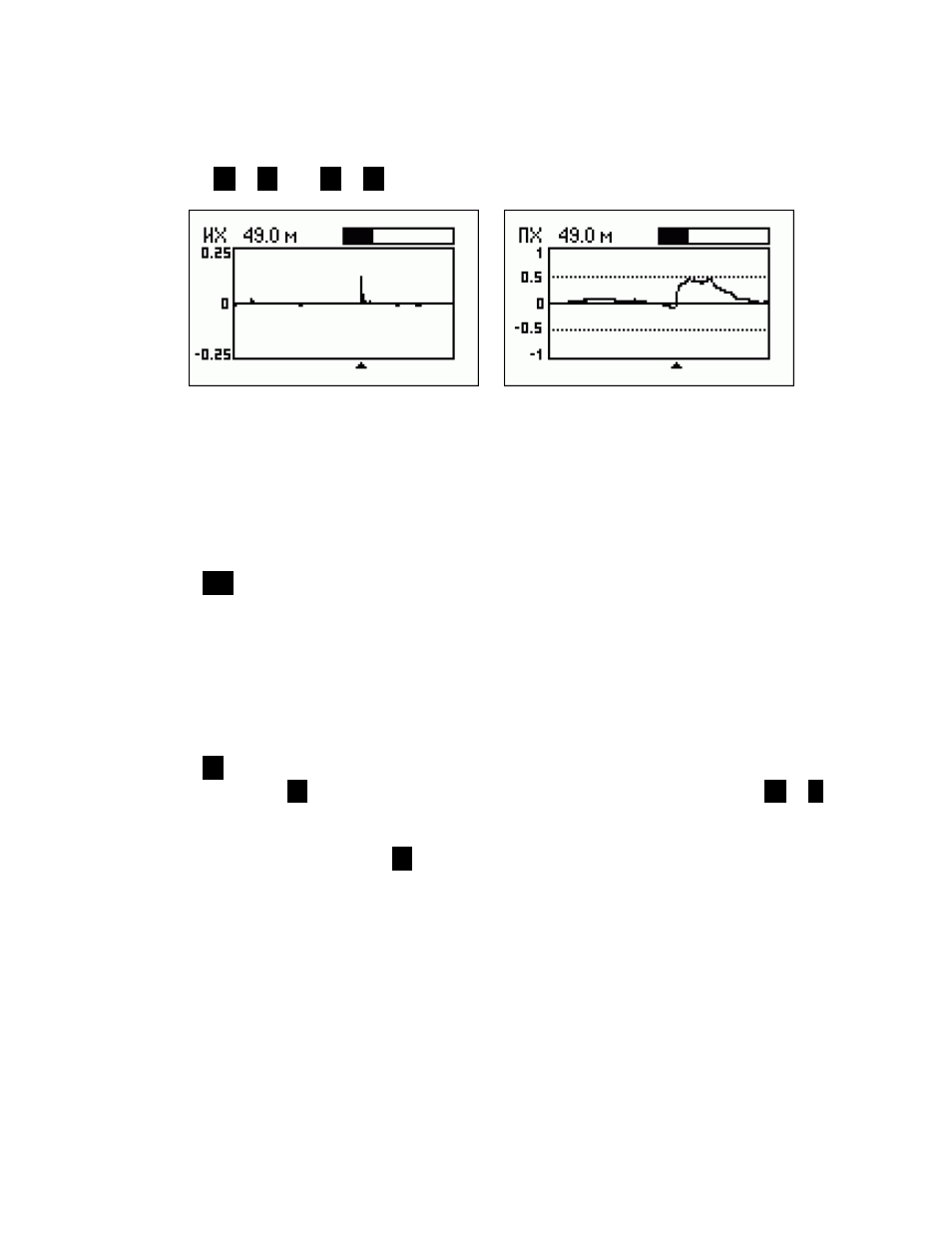

Графики импульсной и переходной характеристик
В Меню настроек можно задать характеристическое сопротивление и
коэффициент укорочения кабеля, а также единицы измерения (метры или футы)
для горизонтальной оси.
Кнопка
ok
запускает новое измерение, которое длится около 45 секунд. При
этом антенну можно не отключать от дальнего конца кабеля: это повлияет только
на ту часть графика, которая находится справа от конца кабеля.
Кнопки со стрелками позволяют перемещать курсор и изменять диапазон обзора.
Индикатор в виде закрашенного прямоугольника в правом верхнем углу экрана
показывает, в каком месте находится выводимая на экран часть графика.
Кнопка
6
запускает новое измерение и записывает результат в одну из 10 ячеек
памяти. Кнопкой
9
можно считать ранее записанные данные. Нажатие
F
+
9
позволяет редактировать названия ячеек памяти.
Как обычно, нажатие кнопки
1
выводит на экран список всех клавиш для
текущего режима работы.
