16

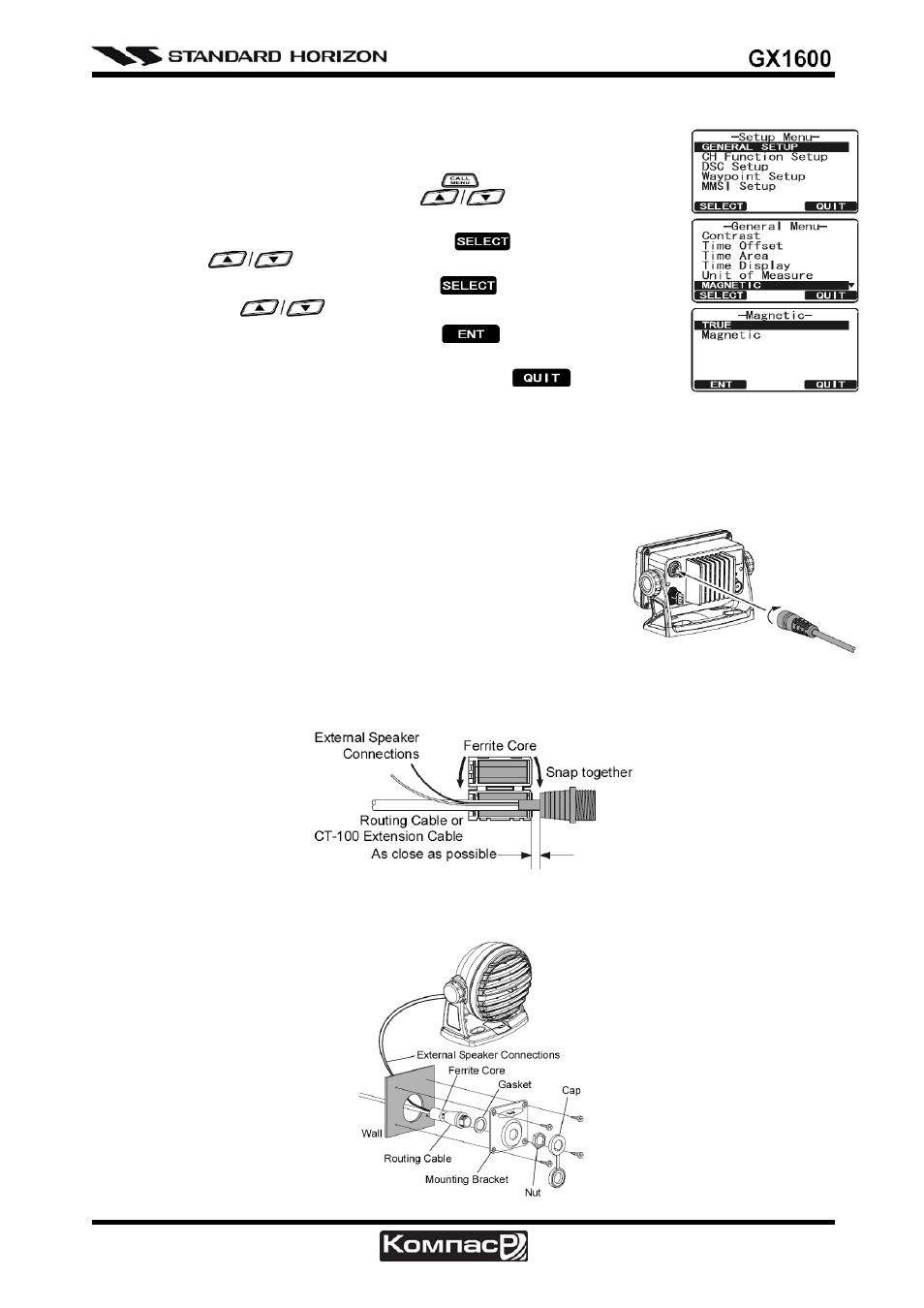

6.9.
ИЗМЕНЕНИЕ ОТОБРАЖЕНИЯ КУРСА.
Позволяет выбрать отображение GPS курса между Истинным (True) и
Магнитным (Magnetic). Настройка по умолчанию True.
1. Нажмите и удерживайте клавишу
до появления "SETUP
MENU", затем с помощью клавиш
выберите "GENERAL
SETUP".
2. Нажмите функциональную клавишу
, затем с помощью
клавиш
выберите "MAGNETIC".
3. Нажмите функциональную клавишу
.
4. Клавишами
выберите " MAGNETIC " или "TRUE".
5. Нажмите функциональную клавишу
для сохранения сде-
ланных изменений.
6. Для выхода из этого меню нажмите клавишу
.
6.10.
ПОДКЛЮЧЕНИЕ ВЫНОСНОГО КОММУНИКАТОРА RAM3 (CMP30).
С GX1600 возможно использование выносного коммуникатора RAM3 (CMP30) для удаленно-
го управления радиостанцией и функциями DSC. Дополнительно возможно использование
интерком связи между RAM3 и радиостанцией.
1. Подключите кабель к 8-ми пиновому разъему на задней
панели радиостанции и затяните прижимную гайку (см.
рисунок справа).
2. Установите ферритовый сердечник на кабель для под-
ключения RAM3, затем защелкните две половинки, как
показано на иллюстрации ниже.
3. Установите ферритовый сердечник как можно ближе к
разъему микрофона, как показано ниже.
4. Обмотайте сердечник некоторым количеством пластиковой ленты, чтобы избежать его
разъединения при возможной вибрации.
5. Следуйте инструкции, изображенной на рисунке ниже. Просверлите отверстие диа-
метром 30 мм, затем протяните через него кабель. С помощью гайки закрепите уста-
новочное основание, использую уплотнительное кольцо.
