7.4.

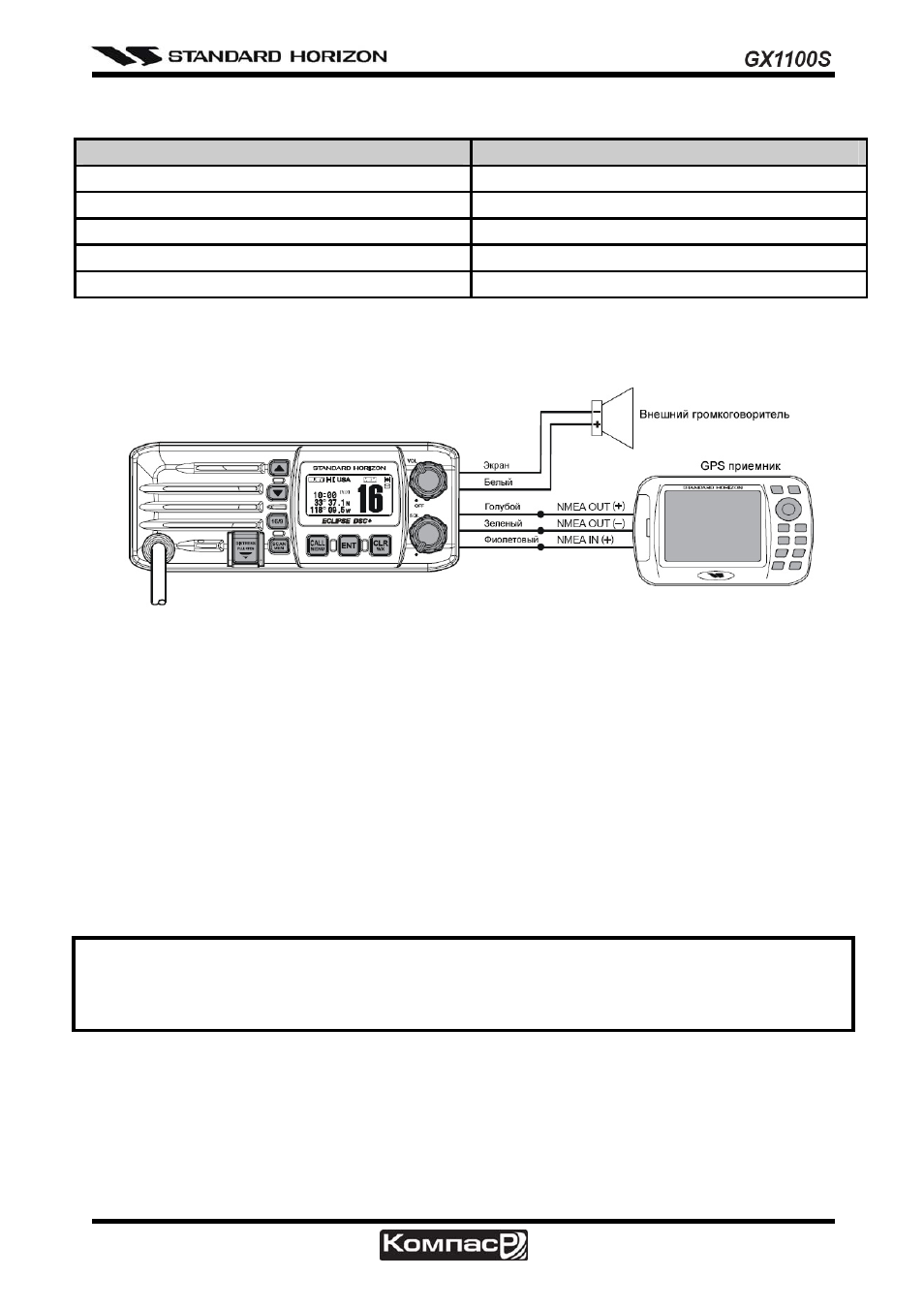

КАБЕЛЬ ДЛЯ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ
Цвет провода/назначение
Подключение
Белый – внешний громкоговоритель (+)
Подключение к внешнему динамику 4 Ом
Оплетка – внешний громкоговоритель (-)
Подключение к внешнему динамику 4 Ом
Голубой – NMEA вход (+)
Подключение к NMEA (+) выходу GPS приемника
Зеленый – NMEA вход (-)
Подключение к NMEA (земля) GPS приемника
Фиолетовый – NMEA (+)
Подключение к NMEA (+) входу GPS приемника
При подключении внешнего громкоговорителя или GPS приемника, удалите изоляцию с концов
проводов (размером около 2,5 см), соедините их скруткой и заизолируйте, используя гидроизлоляцион-
ные материалы.
• GPS
приемник должен иметь выход по протоколу NMEA и в меню установки быть настроен на
скорость передачи данных в 4800 бод. Если есть возможность выбора четности, то должно быть
выбрано без проверки четности.
• Для получения подробной информации по интерфейсу и выбору настроек, пожалуйста, обращай-
тесь к представителю производителя Вашего GPS приемника.
• GX1100S
совместим с протоколом NMEA-0183 версии 2.0 или выше.
• NMEA
поддерживает следующие расширения:
По входу: GLL, GGA, RMC и GNS (рекомендуется RMC)
По выходу: DSC и DSE (приложение DSC для карт плоттеров STANDARD HORIZON)
7.5.
ПРОВЕРКА ПОДКЛЮЧЕНИЯ GPS ПРИЕМНИКА
После подключения GPS приемника к GX1100S на дисплее в правом верхнем углу высветится
иконка присутствия навигационного спутника, а также отобразятся координаты Вашего текущего место-
положения (широта/долгота).
Предупреждение
Если возникнут проблемы с передачей данных по протоколу NMEA от GPS приемника, иконка присут-
ствия навигационного спутника будет мигать до тех пор, пока связь с GPS приемником не восстано-
виться
