48
Powermax125 Руководство по сервисному обслуживанию 80807J
3 – Основы эксплуатации системы
Подключение рабочего провода к источнику тока
1. Вставьте разъем рабочего кабеля в гнездо на передней панели источника тока.
Гнездо является шпоночным. Выровняйте шпонку на разъеме рабочего кабеля
с отверстием на гнезде источника тока.
2. Вставьте разъем рабочего кабеля до упора в гнездо на источнике тока и поверните по часовой стрелке
примерно на 1/4 поворота, пока разъем не будет посажен до упора, чтобы добиться оптимального
электрического соединения.
Неплотное соединение может привести к перегреву разъема. Следует часто
проверять подключение рабочего кабеля на надежность.
ОСТОРОЖНО!
Проследите за тем, чтобы использовался рабочий провод, подходящий для источника тока.
Для работы с системой Powermax125 необходимо использовать рабочий кабель на 125 А. Сила
тока указана рядом с резиновым чехлом разъема рабочего провода.
ОСТОРОЖНО!
Во избежание перегрева обеспечьте полную посадку рабочего провода в гнездо.

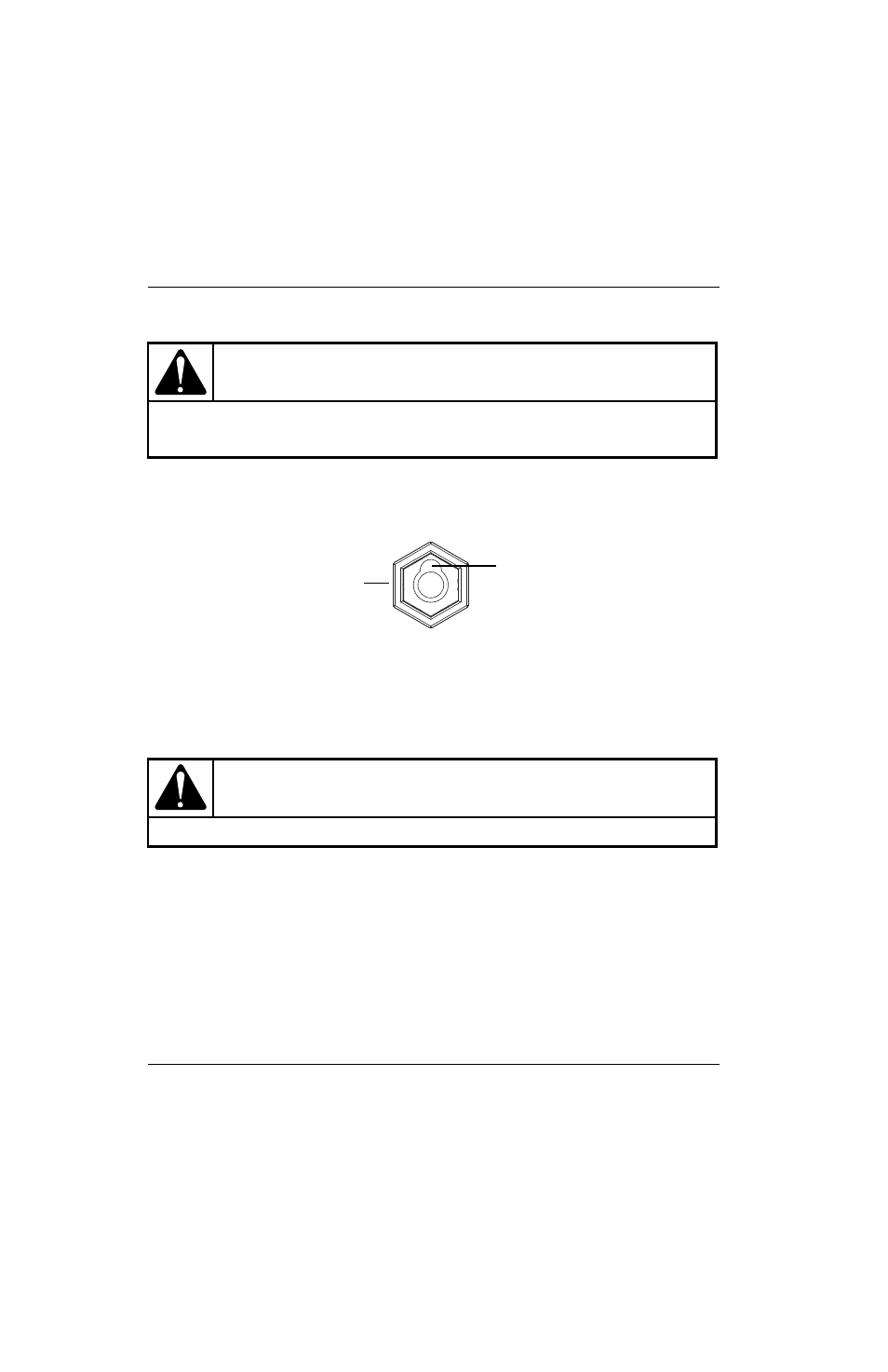

Гнездо рабочего кабеля
на источнике тока
Шпоночное отверстие
в верхней части гнезда
