Передняя и задняя панели
MG16/4, MG12/4
23
6 Разъемы C-R OUT
Используйте эти выходные штекерные стереоразъемы
для соединения с системой мониторинга.
Сигнал, отслеживаемый данными разъемами,
определяется положениями переключателей
ST-GROUP, 2TR IN и переключателей PFL на
входных каналах.
7 Разъемы SEND
• AUX1, AUX2
Это выходные штекерные разъемы, симметричные
по сопротивлению. Они выводят сигнал с шины
AUX1 или AUX2 соответственно. Используйте эти
разъемы для вывода сигналов на процессор
эффектов, режиссерский блок или другие подобные
системы мониторинга.
8 Разъемы RETURN L (MONO), R
Это несимметричные входные штекерные разъемы.
Получаемый ими сигнал передается на шину Stereo, а
также шины AUX1 и AUX2. Эти разъемы обычно
используются для получения сигнала возврата от
внешнего
процессора
эффектов
(реверберации,
задержки и т.п.).
Их также можно использовать в качестве
дополнительного стереовыхода. При подключении
только к разъему L(MONO) микшер распознает
сигнал как моно и разводит его на разъемы L и R.
9 Разъемы REC OUT (L, R)
Соединив эти разъемы с внешним DAT-рекордером
или
магнитофоном,
можно
записывать
сигнал,
аналогичный сигналу с разъемов ST OUT.
Мастер-фейдер микшера ST не влияет на сигнал,
выводимый с этих разъемов. Обязательно
выполните соответствующие настройки уровня
сигнала на записывающем устройстве.
0 Разъемы 2TR IN
Эти штырьковые разъемы RCA-типа служат в качестве
источника входного стереосигнала. Используйте их, если
требуется подключить проигрыватель компакт-дисков
или DAT-рекордер к микшеру для мониторинга.
Уровень сигнала можно настраивать регулятором
2TR IN в секции главных регуляторов.
A Переключатель POWER
Используйте его для включения питания микшера или
его перевода в режим STANDBY.
Учтите, что когда переключатель находится в
положении
STANDBY,
ток
продолжает
поступать. Если вы не планируете использовать
микшер в течение длительного времени,
обязательно выньте шнур питания адаптера из
розетки.
B Разъем AC ADAPTOR IN
Подключает адаптер питания PA-20, входящий в
комплект поставки (см. стр. 5).
Используйте
только
адаптер
типа
PA-20,
поставляемый вместе с микшером. Использование
другого адаптера может привести к пожару или
поражению
электрическим током.

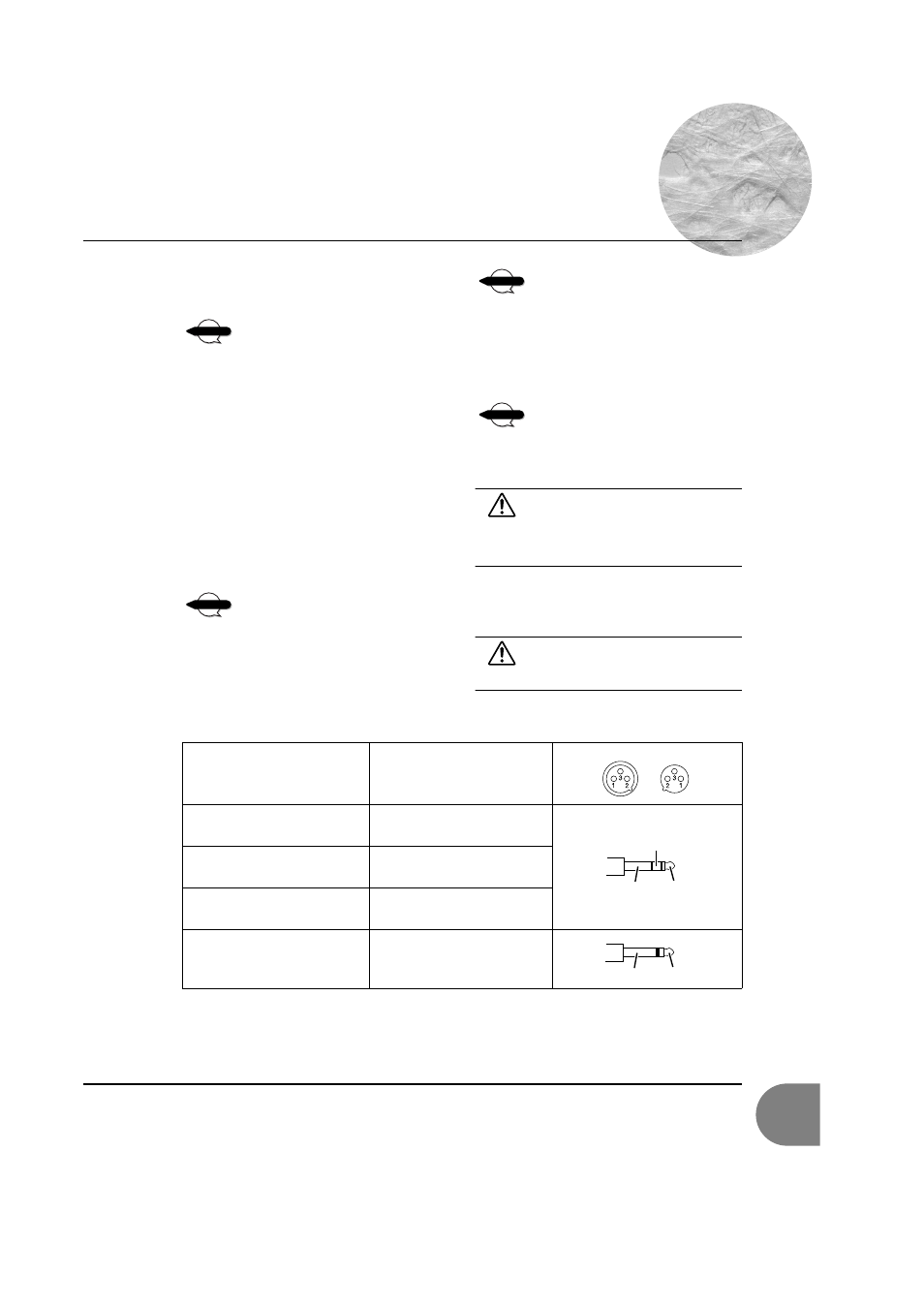

Полярность разъемов
* Эти разъемы также позволяют подключать телефонные штекеры. Если используются штекерные моноразъемы, подключение
будет несимметричным.
è ËϘ‡ÌËÂ
è ËϘ‡ÌËÂ
è ËϘ‡ÌËÂ
è ËϘ‡ÌËÂ
MIC INPUT, ST OUT
Контакт 1: земля
Контакт 2: «горячий» (+)
Контакт 3: «холодный» (–)
LINE INPUT (моноканалы),
GROUP OUT, ST OUT, C-R OUT
AUX1, AUX2
*
Наконечник: «горячий» (+)
Кольцо: «холодный» (–)
Рукав: земля
INSERT I/O
Наконечник: сигнал на выходе
Кольцо: сигнал на входе
Рукав: земля
PHONES
Наконечник: L
Кольцо: R
Рукав: земля
RETURN
LINE INPUT (стереоканалы)
Наконечник: «горячий»
Рукав: земля
INPUT
OUTPUT
Кольцо
Рукав
Наконечник
Рукав
Наконечник
