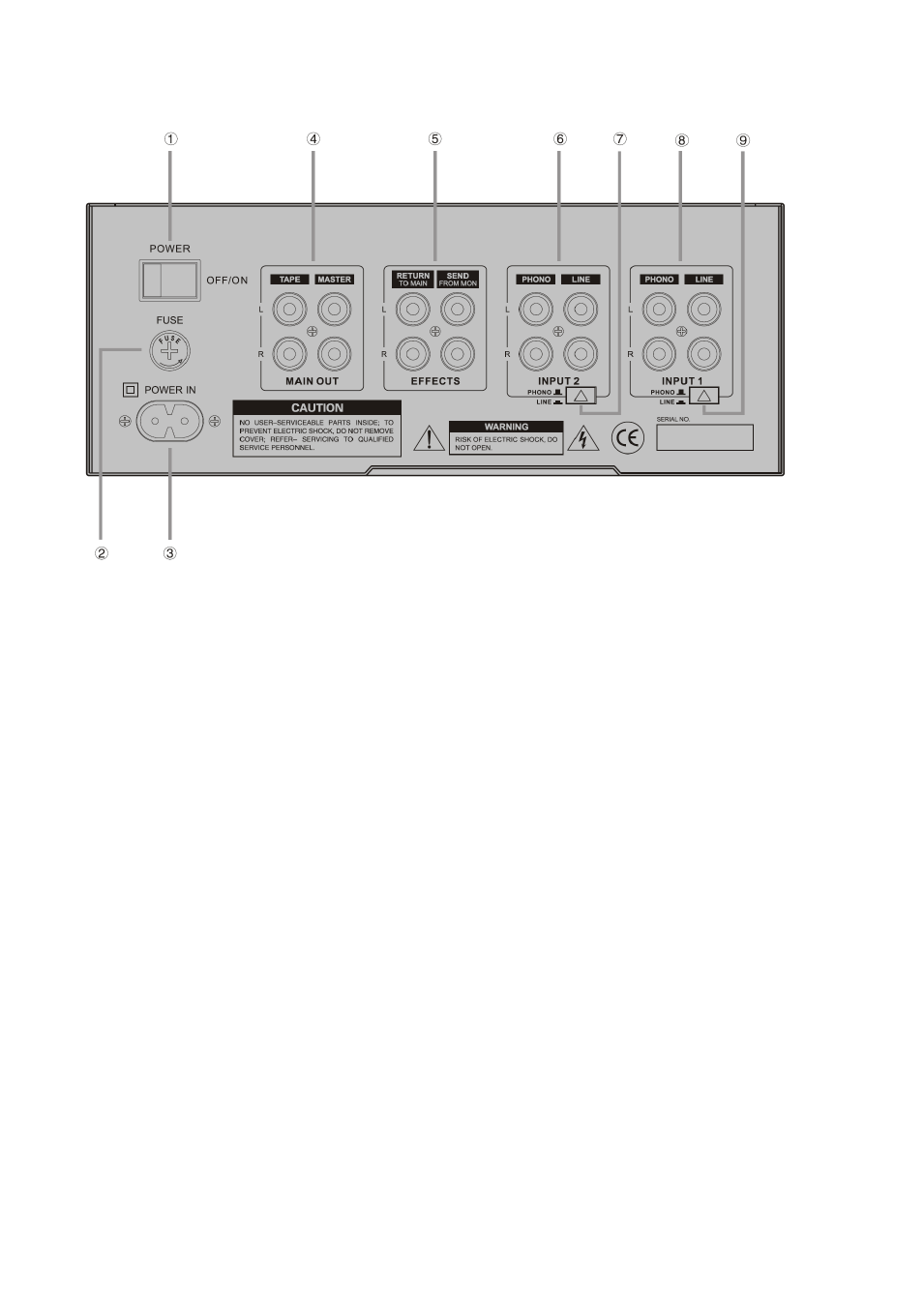

ЗАДНЯЯ ПАНЕЛЬ
1. Выключатель (POWER).
Данный однополюсный переключатель используется для включения питания M-20.
2. Гнездо предохранителя (FUSE)
При напряжении 230В±10%, следует устанавливать предохранитель F250mA/250A.
При напряжении 110В±10%, следует устанавливать предохранитель F500mA/250A.
Примечание: Замена предохранителя должна осуществляться только
квалифицированным персоналом.
3. Гнездо разъема питания (POWER IN)
4. Выходы на внешние устройства (MAIN OUT)
 Выход на записывающее устройство (TAPE OUTPUT)
Используется для подключения записывающего устройства, например, ноутбука.
 Основной выход (MASTER)
К данному выходу подключается микшерный пульт либо усилитель мощности, уровень
выходного сигнала регулируется при помощи общего регулятора громкости (MASTER).
5. Разъемы выхода на процессор эффектов и входа с процессора эффектов.
 Вход с процессора эффектов (RETURN).
Через данный разъем сигнал, обработанный процессором эффектов,
микшируется в общий выходной сигнал
 Выход на процессор эффектов (SEND).
Через данный разъем сигнал идет на внешний блок эффектов.
6. Входное гнездо 2 канала (INPUT 2).
7. Переключатель режима входа (PHONO/LINE)
Информация по переключению сигнала на 2 канале находится под номером 5 в списке
функций верхней панели.
8. Входное гнездо 1 канала (INPUT 1).
9. Переключатель режима входа (PHONO/LINE)
