Инструкция по эксплуатации Hyundai H-CMD4006
Страница 41
41
Внимание: Не меняйте соединение красного и желтого проводов!!!
Для некоторых моделей необходимо будет изменить соединение проводов питания, как показано на
картинке (измененное соединение), во избежание сброса всех настроек устройства после выключения
зажигания. Перед установкой свяжитесь с Вашим региональным дилером.

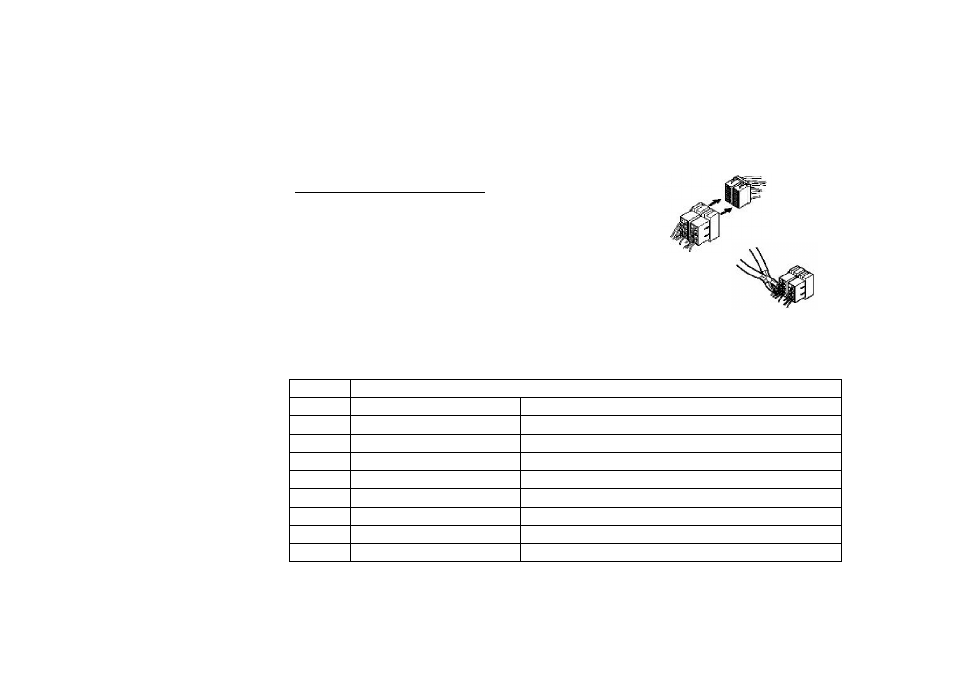

Использование разъема ISO
1. Если в Вашем автомобиле есть разъем ISO, произведите
подключение, как показано на рисунке.
2. Для подключений без разъемов ISO внимательно проверьте все
провода перед подключением, неправильное подключение
может привести к повреждениям изделия.
3. Обрежьте разъем, подключите цветные головки разъема к шнуру
питания батареи в соответствии с приведенной таблицей.
Номер
Функция
Разъем A
Разъем B
1
Задний правый(+)---Фиолетовый
2 Задний правый(-)---Фиолетовый/Черный
3
Передний правый(+)---Серый
4
Питание 12В (+)/желтый
Передний правый(-)---Серый/Черный
5
Авто антенна /синий
Передний левый(+)---Белый
6
Передний левый((-)---Белый/Черный
7 ACC+/красный
Задний левый(+)---Зеленый
8
Земля/черный
Задний левый(-)---Зеленый/Черный
