Для специалиста по установке оборудования
Подключение
Вы являетесь единственным
компетентным лицом, владеющим
методикой установки и подключения
оборудования ASKO.
Именно поэтому наша гарантия
распространяется только на
оборудование, установка и подключение
которого выполняются Вами в
соответствии с существующими
документами
Невыполнение этого условия повлечет за
собой ответственность специалиста по
установке и снимет ответственность с
компании ASKO.
Электрическое подключение необходимо
выполнить до того, как оборудование
будет встроено в уже имеющуюся мебель.
• Духовой шкаф должен быть подключен
при помощи кабеля питания (в
соответствии со стандартом) с 3 жилами
по 1,5 мм2 (1 фаза +1 нейтраль N + земля),
которые должны быть подключены к сети
220-240 В ~ однофазного тока
посредством розетки 1 фаза +1 нейтраль N
+ земля в соответствии со стандартом CEI
60083 или согласно правилам по
установке. Провод заземления (зеленый-
желтый) подсоединен к клемме 0
оборудования и должен быть подключен к
земле оборудования.

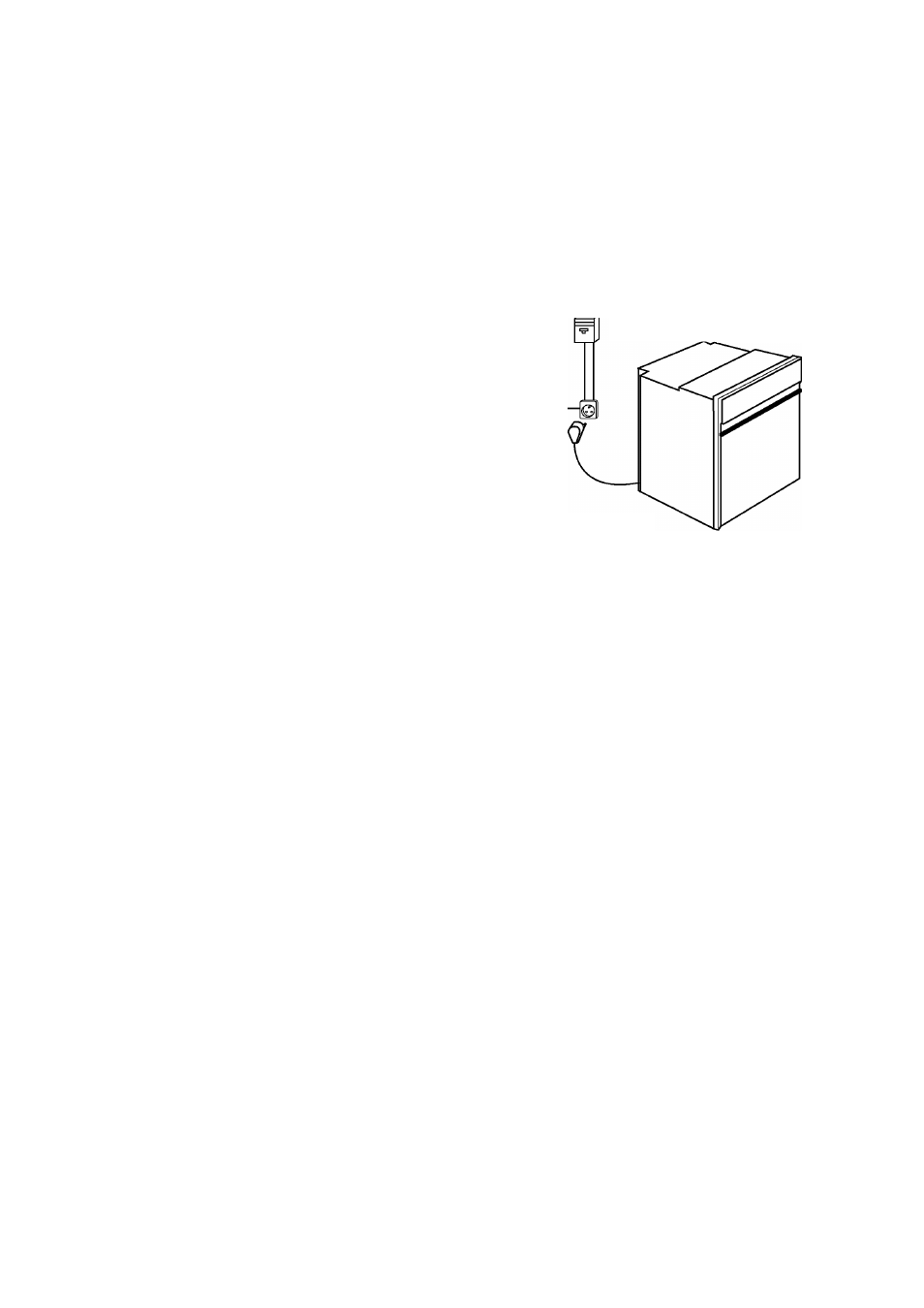

• При подключении при помощи розетки
необходимо обеспечить к ней свободный
доступ после установки оборудования.
• Нейтраль духового шкафа (синий
провод) должен быть подсоединен к
нейтрали сети.
каждый провод.
• Закрепите кабель при помощи
кабельного зажима, расположенного
справа от клеммника.
• Закройте крышку при помощи 2 винтов.
Розетка
2 полюса +
земля
стандарт
CEI 60083
Счетчик 20A однофазного тока
220-240 В ~ 50 Гц
Линия однофазного тока
220-240 В ~
Дифференциальный выключатель
или плавкий предохранитель 16A
Кабель питания
длина 1,50 м примерно
• Кабель питания (Н05 RR-F, Н05 RN-F или
Н05 W-F) должен быть достаточно
длинным, чтобы быть подключенным к
встраиваемому духовому шкафу,
установленному на пол возле имеющейся
мебели.
Для этого обрудование необходимо
отсоединить от сети:
• Откройте дверцу, расположенную внизу
справа на задней крышке, разжав 2 винта,
затем поверните дверцу.
• Снимите изоляцию с каждого провода
нового кабеля питания на длину 12 мм.
• Аккуратно выполните свивание жил.
• Разожмите винты клеммника и
извлеките провод питания, который нужно
заменить.
• Вставьте кабель питания со стороны
крышки в кабельный зажим,
расположенный справа от клеммника.
• Выполните подсоединение кабеля
согласно метке(меткам) на клеммнике.
• Все жилы проводов питания должны
быть зажаты под винтами.
• Провод фазы должен быть
подсоединенк клемме L.
• Провод заземления зеленый-желтый
должен быть подсоединен к клемме 0.
21
