4. Гайка (5 мм)
5. Пружинная шайба
6. Винт (5 X 25 мм)
7. Опорная планка.
8. Плоская шайба
1.
Установите монтажный кожух в приборную автомобиля, убедитесь, что он установлен
правильной стороной и нет препятствий (провода, элементы приборной панели) для
установки магнитол^!.
2.
После установки монтажного кожуха в приборную панель отогните на нем
металлические язычки, соответствующие толщине приборной панели. Это позволит
закрепить кожух на месте.
3.

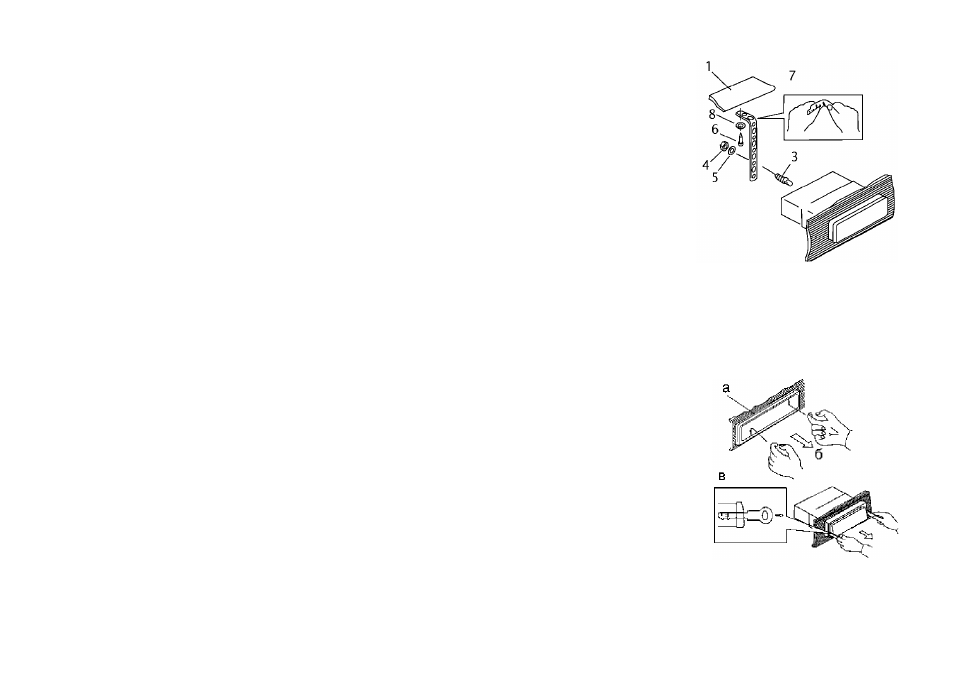

Обязательно используйте опорную планку для закрепления задней стороны проигрывателя. Определите место крепления
и установите ее согласно приведенному рисунку. Планку можно согнуть руками под нужным углом.
4. Подключите необходимые провода и разъемы. Убедитесь в правильности подключения.
5. Установите магнитолу в монтажный кожух до фиксации боковых защелок.
Снятие устройства
а - Декоративная рамка
б - Направление снятия рамки
в - Установка ключей съемников
1. Выключите магнитолу и снимите переднюю (для моделей со съемной передней панелью)
2.
Вставьте пальцы в канавку на передней стороне декоративной рамки (рамка снимается с
небольшим усилием). Потяните рамку на себя, чтобы снять ее.
3.
Вставьте входящие в комплект ключи съемники с обеих сторон корпуса устройства, как
показано на рисунке, до щелчка. Для того чтобы извлечь устройство из приборной панели,
потяните за съемники или магнитолу и вытяните её на себя (перед снятием убедитесь, что
магнитола не зафиксирована с опорной планкой).
