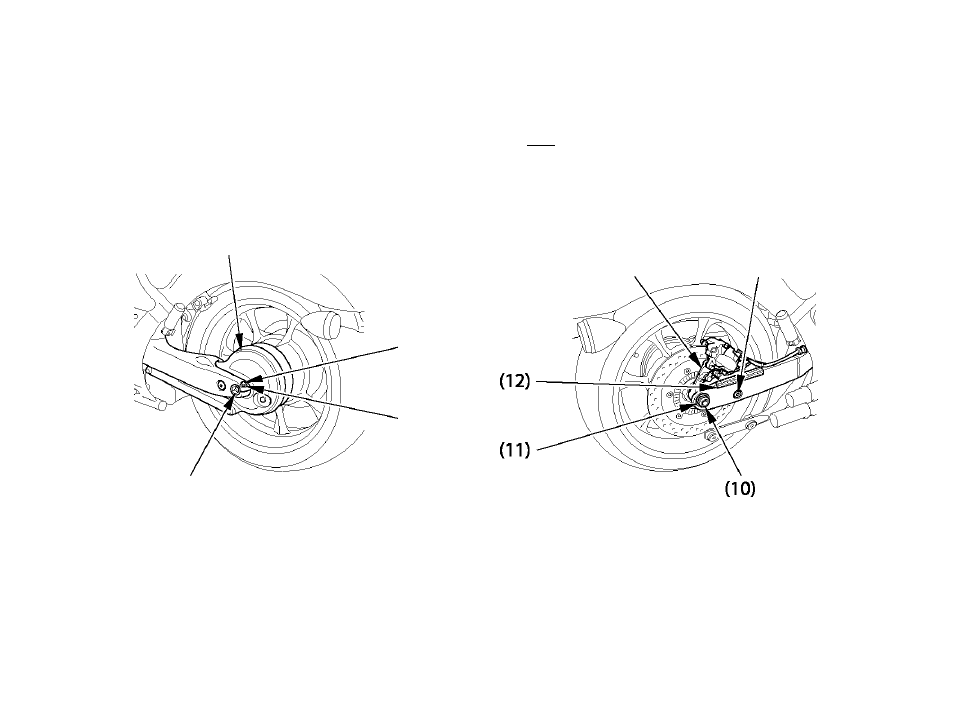

6. Выверните болт оси (8) с шайбой (9).
7. Снимите осевую гайку (10) и шайбу (И).
8. Покройте правую часть маятника защитной
плёнкой (12) или чем-либо подобным.
9. Выверните болт (13) заднего тормозного суп
порта.
(16)
(
8
)
(9)
10. Выдвиньте ось заднего колеса (14) влево до
того момента, пока колесо не освободится. Не
выдвигайте ось заднего колеса полностью.
11. Снимите задний тормозной суппорт (15).
12. Сместите колесо вправо, чтобы отделить его от
картера главной передачи (16).
13. Снимите колесо и боковую втулку.
(
15
)
(13)
(14)
(8) Осевой бош'
(9) Шайба
(14) Ось заднего колеса
(16) Картер главной передачи
(10) Гайка задней оси
(11) Шайба
(12) Защитная лента
(13) Болт заднего тормозного
суппорта
(15) Задний тормозной
суппорт
