САМОСТОЯТЕЛЬНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ
а180А01А-аАТ
ПРОВЕРКА ВЫСОТЫ ПЕДАЛИ
ТОРМОЗА НАД ПОЛОМ

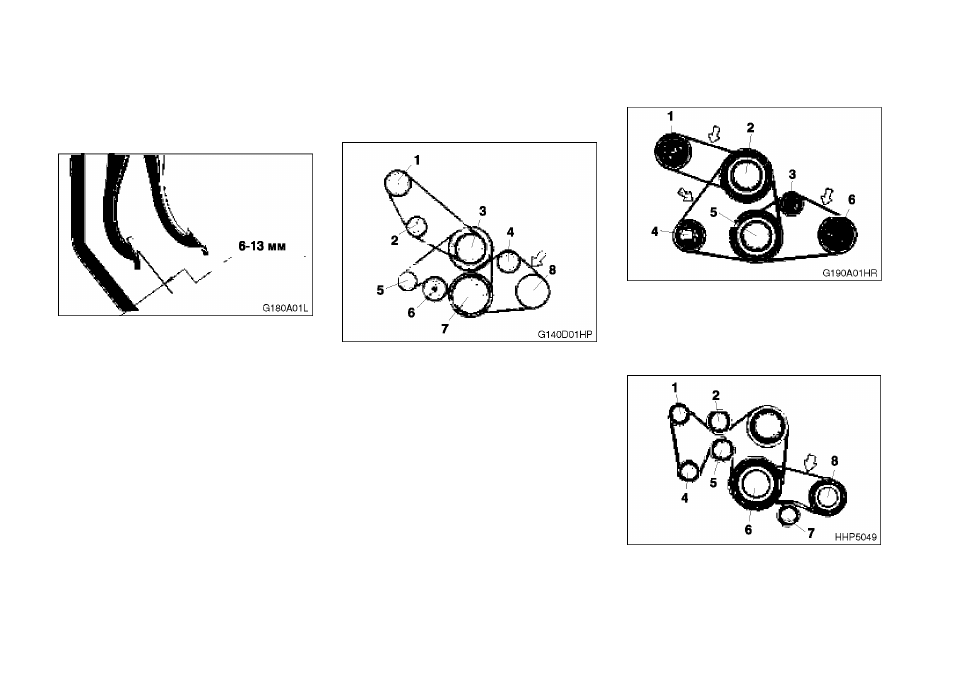

Чтобы проверить высоту педали тормоза над
полом, Вам потребуется помощник. При ра
ботающем двигателе, пусть Ващ помощник
нажмет на педаль тормоза несколько раз и
затем удерживает ее нажатой с силой при
близительно 490 Н (50 кг.). Высота педали
тормоза над полом -это расстояние от сере
дины накладки педали тормоза до поверхно
сти щумои-золяционного покрытия под на
польным ковровым покрытием. Если высота
педали тормоза над полом не находится в
пределах указанных на рисунке, предоставь
те Ващ автомобиль официальному дилеру
ХЁНДЭ для регулировки или при необходи
мости замены деталей.
а190А01НВ-0АТ
ПРОВЕРКА ПРИВОДНЫХ РЕМНЕЙ
1 - Шкив усилителя рулевого управления
2 - Шкив натяжителя
3 - Холостой щкив
4 - Шкив натяжителя
5 - Шкив генератора
6 - Шкив натяжителя
7 - Шкив коленчатого вала
8 - Шкив компрессора кондиционера
1 - Шкив усилителя рулевого управления
2 - Шкив водяной помпы
3 - Шкив натяжителя
4 - Шкив генератора
5 - Шкив коленчатого вала
6 - Шкив компрессора кондиционера
1 - Шкив генератора
2 - Холостой щкив
3 - Шкив водяного насоса
