1. Выберите такое положение, в котором отверстия для винтов на кронштейне (3) будут совмещены с
отверстиями для винтов на корпусе устройства и вкрутите по два винта (2) с каждой стороны.
2. Винт.
3. Монтажный кронштейн штатного радиоприемника.
4. Приборная панель или консоль автомобиля.
5. Защелка (снимите эту деталь).
Примечание
: При установке по методу Б монтажный кожух и внешняя декоративная рамка не
используются.
Снятие панели
1. Нажмите кнопку OPEN на панели. Панель опустится вниз (рис. 1).
2.
Сдвиньте панель вправо и вытяните на себя (рис. 2).

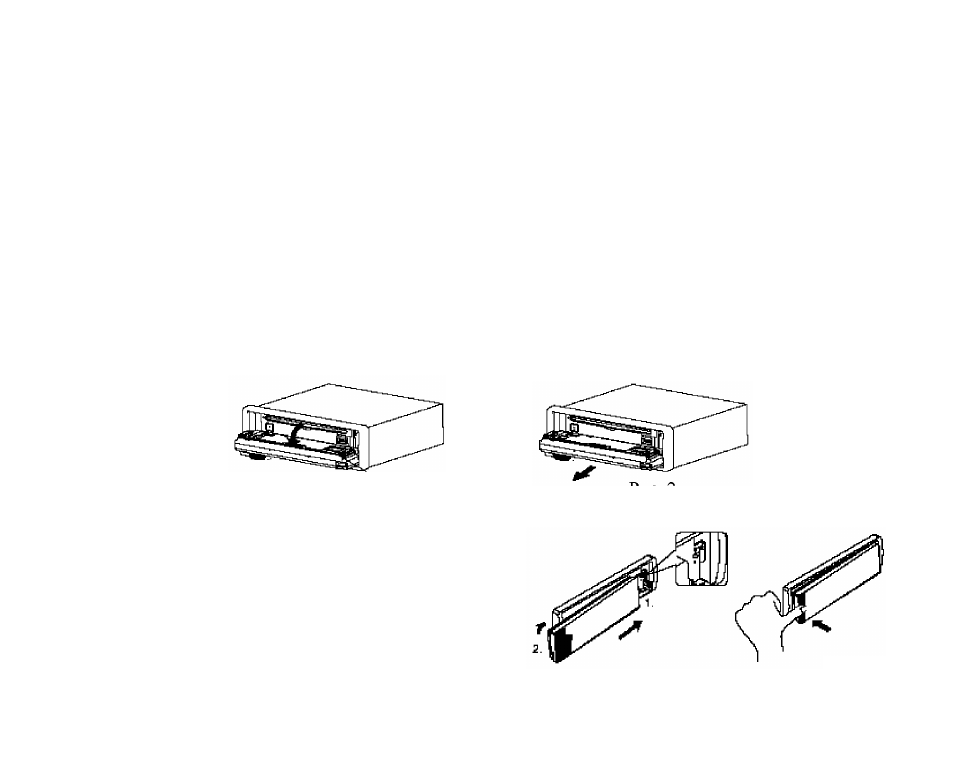

Рис. 1
Рис. 2
Подсоединение съемной панели
1.
Держите панель так, чтобы ее лицевая сторона была
направлена на Вас, и установите левую сторону
кронштейна панели (рис.3).
2.
Нажмите на правую сторону панели, чтобы она
защелкнулась (рис. 4).
47
Рис. 3
Нажмите
Рис. 4
