ТЕХНИЧЕСКИЕ ДАННЫЕ
НЯС410
Размеры
1410 X 520
X 1085 мм
Собственная масса
23 кг
Ширина покоса
41 см
Высота среза травы
30 — 75 мм
Диаметр передних колес
170 мм
Диаметр задних колес
210 мм
Объем травосборника
55 л
Двигатель (однофазный электрический)
1600 Вт
Скорость работь! двигателя (об/мин)
2В50
Уровень шума согласно директиве ЕЭС 2000/14/СЕ
93 дБ (А)
Давление звукового излучения на оператора (ЕЭС 81/1051
80 дБ(А)
Вибрация (ргЕЫ 1033)
2 м/с*

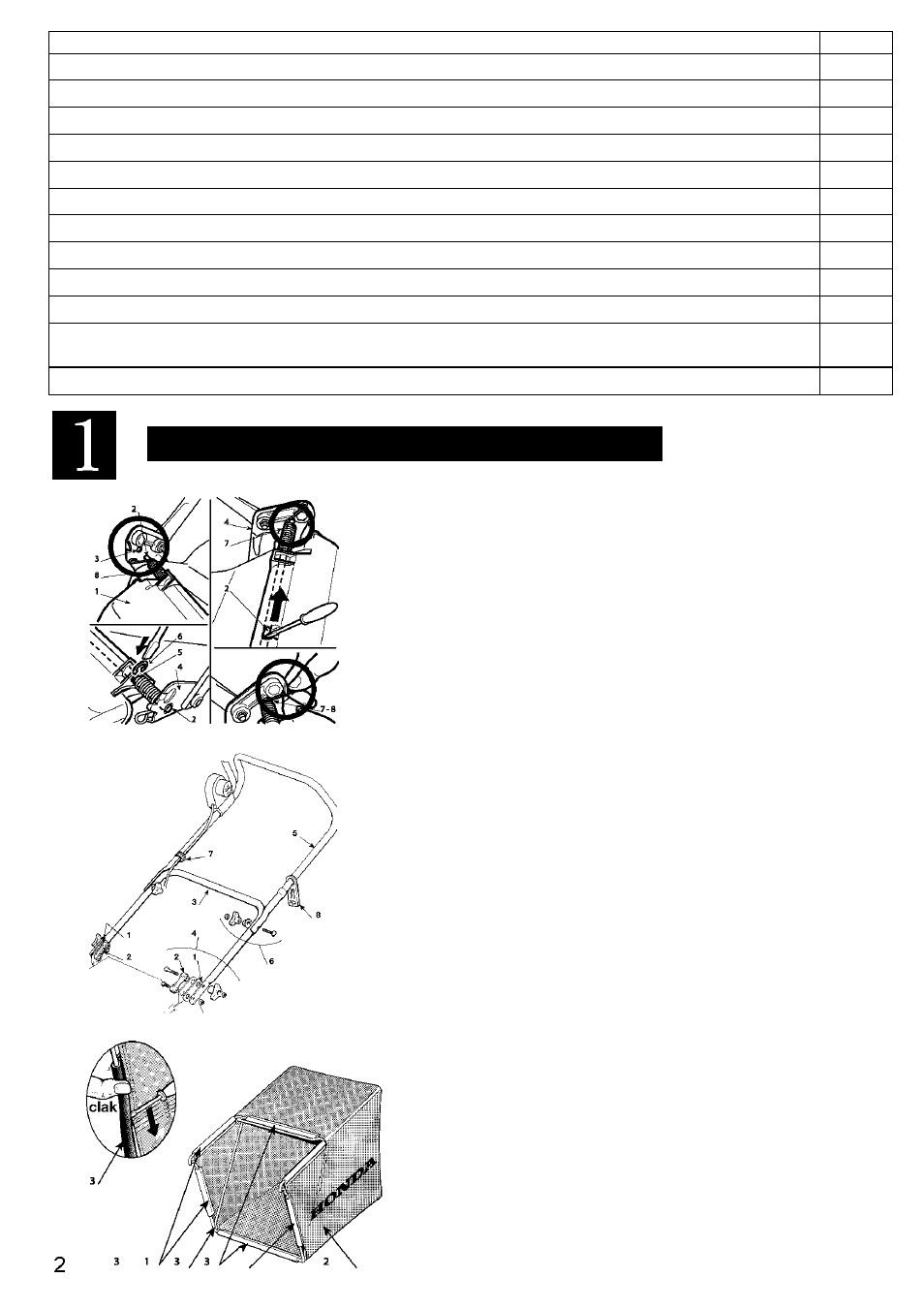

СБОРКА ГАЗОНОКОСИЛКИ
Для установки защитного щитка (1) вставьте левый конец
спицы (2) в отверстие левого крепления (3) на корпусе
газонокосилки. Совместите правый конец спицы с
отверстием в правом креплении (4) и при помощи отвертки
протолкните спицу в отверстие. Должна показаться канавка
(5). Вставьте в канавку стопорное кольцо (6) и установите
правую (7) и левую (8) пружины, как показано на рисунке.
Установите пластиковые втулки (1 и 2) на крепления на
корпусе газонокосилки. Установите нижнюю часть
ручки (3) и зафиксируйте ее при помощи винтов (4), как
показано на рисунке. Установите верхнюю часть ручки
(5) и зафиксируйте ее при помощи винтов (6). Установите
фиксатор провода (7), как показано на рисунке. На
рисунке показано место, где должен быть установлен
фиксатор (8) шнура питания.
Вставьте каркас (1) травосборника в травосборник (2)
и при помощи отвертки закрепите пластиковые
профили (3), как показано на рисунке.
