Инструкции по установке
Все работы по электрическому/гидравлическому
подключению прибора должны выполняться
квалифицированным электриком/водопроводчиком или
компетентным лицом.
Перед установкой машины снимите все упаковочные
детали.
Желательно устанавливать машину рядом с краном и
выводом в сливной трубопровод.
Крепление под столешницей
(кухонная стойка или раковина)

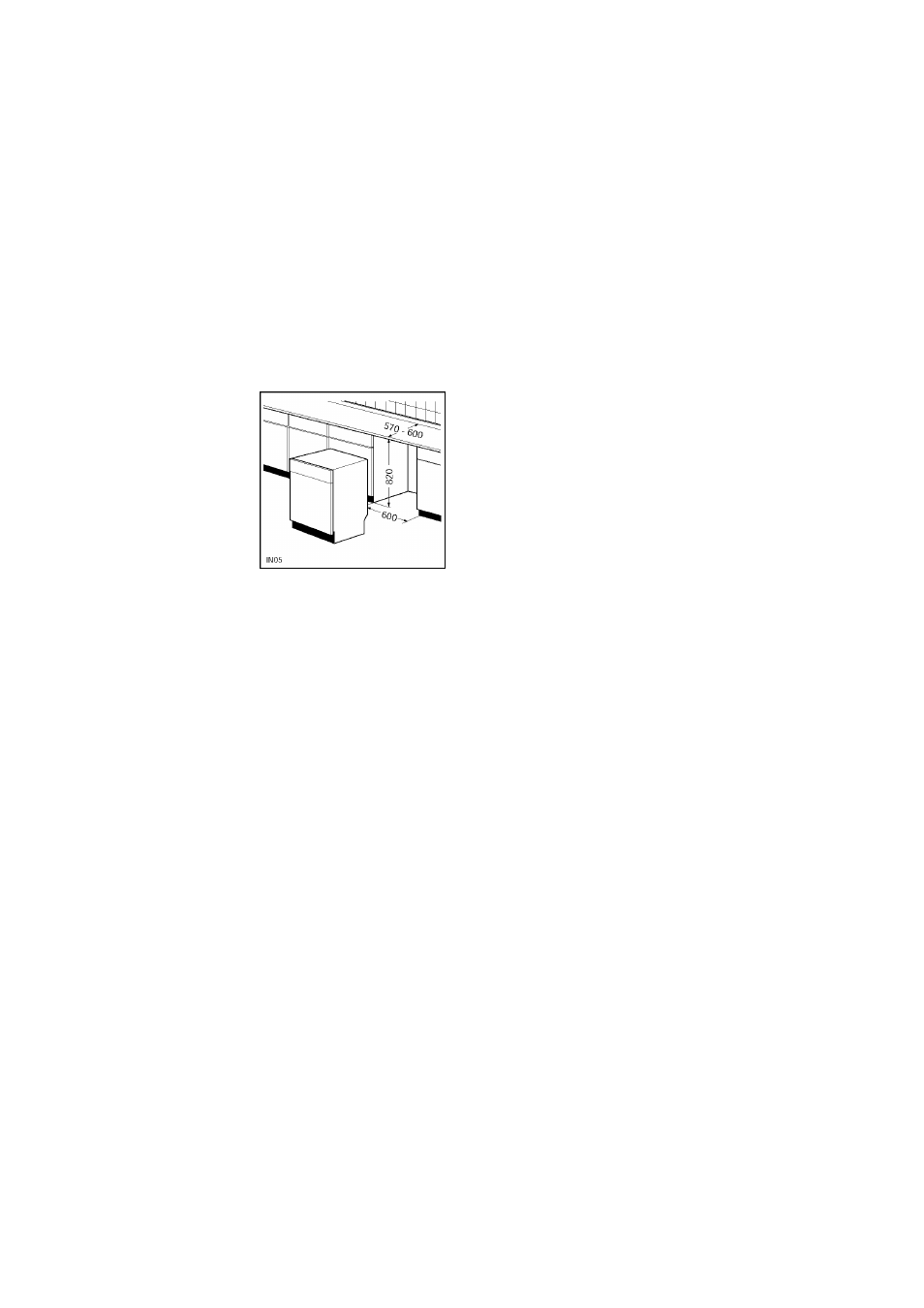

Сняв верхнюю панель машины, Вы можете установить ее
под раковину в закрытый элемент мебельной стойки или
под столешницу при условии, что проем соответствует
указанным на рисунке размерам.
Сделать следующее:
Вывинтите два задних блокировочных винта и, потянув
столешницу машины в направлении на себя и
высвободив из предних гнезд, поднимите ее.
Выровняв машину и отрегулировав ножки, задвиньте ее
под столешницу. Устанавливая машину, следите за тем,
чтобы не защемить питательный и сливной шланги и
чтобы они не перегнулись.
При выполнении работ, требующих доступа ко
внутренним комплектующим, отключите посудомоечную
машину от источника электрического питания.
Убедитесь в том, что установка машины не затруднит
выполнение технического обслуживания в случае вызова
техника сервисного центра.
Если позднее посудомоечная машина будет
использоваться как отдельно стоящее оборудование, то
предварительно нужно поставить на место верхнюю
панель.
Плинтус на отдельно стоящем оборудовании не
регулируется.
Выравнивание
Качественное выравнивание является определяющим
условием для качественного примыкания дверцы и ее
герметизации.
Когда машина качественно выровнена, ее дверца не
задевает за боковые стенки с обеих сторон корпуса.
В случае плохого закрытия дверцы следует ослабить или
затянуть ножки машины таким образом, пока не будет
обеспечено качественное выравнивание.
Расстояние между нижним краем предохранительного
клапана и поверхностью, на которой установлена
посудомоечная машина, должно быть не менее 30 см.
Подключение к водопроводной сети
Эту посудомоечную машину можно подключать как к
горячей (макс. 60°С), так и к холодной воде. Тем не менее
рекомендуется, чтобы она работала на подаче холодной
воды.
Горячая вода недостаточно эффективна при мойке
сильно загрязненной посуды, так как она значительно
сокращает длительность программы.
Для выполнения подключения стяжная гайка, которой
оснащен подводящий шланг, предназначена для посадки
как на трубы с 3/4 дюймовой резьбой, так и на
специальные быстроразъемные соединения.
Давление воды должно быть в пределах значений,
указанных в технических характеристиках. Местное
учреждение по водоснабжению может
проконсультировать Вас относительно средних значений
подачи воды в Вашем районе.
Во время подключения не допускайте изгибов и
перекручивания подающего и сливного шлангов.
Характерной чертой посудомоечной машины является
возможность закрепления подающих и сливных шлангов
воды как с левой, так и с правой стороны, в зависимости
от ее установки, посредством стяжной гайки. (Внимание!
НЕ все модели посудомоечных машин комплектуются
стяжной гайкой для подающего и сливного шлангов. В
этом случае указанное условие не обеспечивается).
Для предупреждения утечек воды следует надежно
затянуть стяжную гайку.
Прежде чем соединять машину с новыми трубами подачи
воды или с трубами, которые долго не использовались,
дайте воде стечь в течение нескольких минут.
Не применять для подсоединения старые бывшие в
употреблении шланги.
Машина оснащена предохранительным устройством, не
допускающим обратный сток грязной воды из машины в
сеть водоснабжения питьевой водой, и действующим в
соответствии с действующими стандартами по устройству
гидравлических систем.
Подающий шланг с предохранительным
клапаном
Подающий шланг с предохранительным клапаном
После подключения подающего шланга с двойными
стенками предохранительный клапан находится рядом с
краном. Шланг подачи воды находится под давлением
только когда по нему течет вода. В случае протекания
находящегося под давлением шланга предохранительный
клапан отсекает подачу воды.
Во время подключения шланга подачи воды следите за
следующим:
- Электрический провод для предохранительного
клапана находится в шланге с двойными стенками.
Запрещается погружать шланг и клапан в воду.
- В случае повреждения шланга подачи воды или
предохранительного клапана незамедлительно
отключите машину от сети электрического питания.
- Замена шланга подачи воды с предохранительным
клапаном должна производится только специалистом
или техником сервис-центра.
- Шланг подачи воды нужно прокладывать таким
образом, чтобы он никогда не был выше нижнего края
предохранительного клапана.
